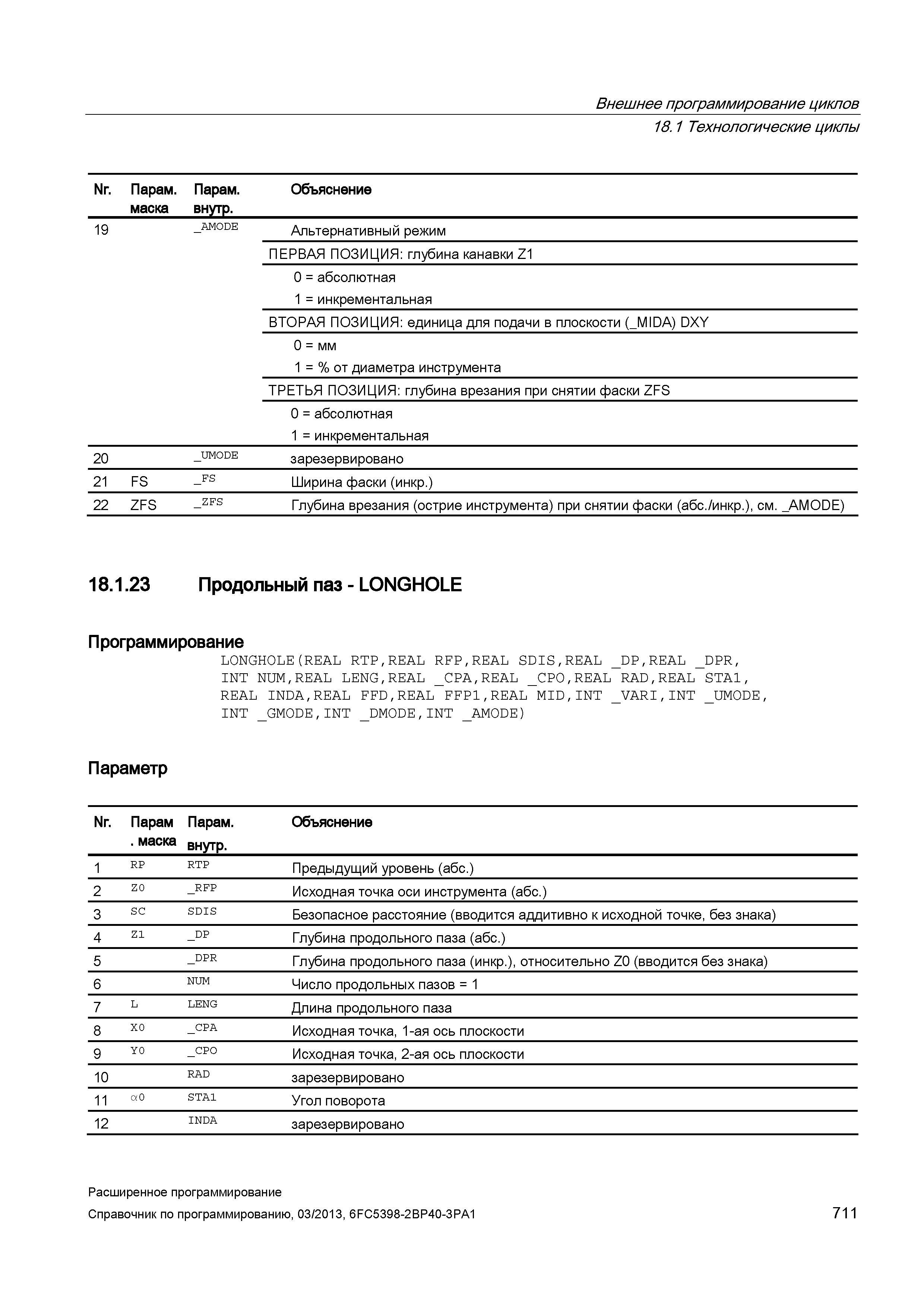

Внешнее программирование циклов 18.1 Технологические циклы/ Nr. Парам. маска Парам. внутр. Объяснение 19 _AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: глубина канавки Z1 0 = абсолютная 1 = инкрементальная ВТОРАЯ ПОЗИЦИЯ: единица для подачи в плоскости (_MIDA) DXY 0 = мм 1 = % от диаметра инструмента ТРЕТЬЯ ПОЗИЦИЯ: глубина врезания при снятии фаски ZFS 0 = абсолютная 1 = инкрементальная 20 _UMODE зарезервировано 21 FS _FS Ширина фаски (инкр.) 22 ZFS _ZFS Глубина врезания (острие инструмента) при снятии фаски (абс./инкр.), см. _AMODE) 18.1.23 Продольный паз - LONGHOLE Программирование LONGHOLE(REAL RTP,REAL RFP,REAL SDIS,REAL _DP,REAL _DPR, INT NUM,REAL LENG,REAL _CPA,REAL _CPO,REAL RAD,REAL STA1, REAL INDA,REAL FFD,REAL FFP1,REAL MID,INT _VARI,INT _UMODE, INT _GMODE,INT _DMODE,INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP RTP Предыдущий уровень (абс.) 2 Z0 _RFP Исходная точка оси инструмента (абс.) 3 SC SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 _DP Глубина продольного паза (абс.) 5 _DPR Глубина продольного паза (инкр.), относительно Z0 (вводится без знака) 6 NUM Число продольных пазов = 1 7 L LENG Длина продольного паза 8 X0 _CPA Исходная точка, 1-ая ось плоскости 9 Y0 _CPO Исходная точка, 2-ая ось плоскости 10 RAD зарезервировано 11 а0 STA1 Угол поворота 12 INDA зарезервировано Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 711
