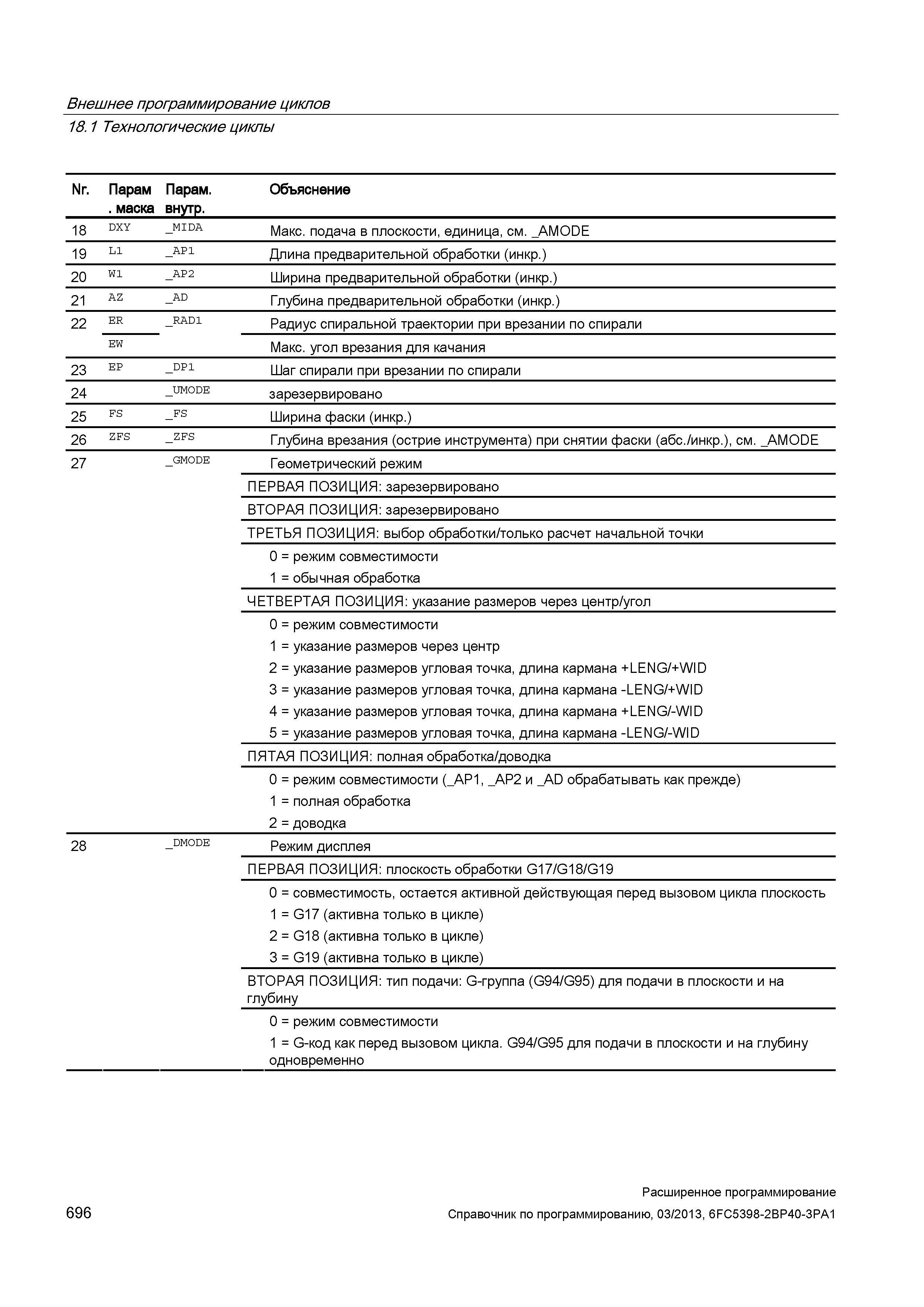

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 18 DXY _MIDA Макс. подача в плоскости, единица, см. _AMODE 19 L1 _AP1 Длина предварительной обработки (инкр.) 20 W1 _AP2 Ширина предварительной обработки (инкр.) 21 AZ _AD Глубина предварительной обработки (инкр.) 22 ER _RAD1 Радиус спиральной траектории при врезании по спирали EW Макс. угол врезания для качания 23 EP _DP1 Шаг спирали при врезании по спирали 24 _UMODE зарезервировано 25 FS _FS Ширина фаски (инкр.) 26 ZFS _ZFS Глубина врезания (острие инструмента) при снятии фаски (абс./инкр.), см. _AMODE 27 _GMODE Геометрический режим ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: выбор обработки/только расчет начальной точки 0 = режим совместимости 1 = обычная обработка ЧЕТВЕРТАЯ ПОЗИЦИЯ: указание размеров через центр/угол 0 = режим совместимости 1 = указание размеров через центр 2 = указание размеров угловая точка, длина кармана +LENG/+WID 3 = указание размеров угловая точка, длина кармана -LENG/+WID 4 = указание размеров угловая точка, длина кармана +LENG/-WID 5 = указание размеров угловая точка, длина кармана -LENG/-WID ПЯТАЯ ПОЗИЦИЯ: полная обработка/доводка 0 = режим совместимости (_AP1, _AP2 и _AD обрабатывать как прежде) 1 = полная обработка 2 = доводка 28 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) ВТОРАЯ ПОЗИЦИЯ: тип подачи: G-группа (G94/G95) для подачи в плоскости и на глубину 0 = режим совместимости 1 = G-код как перед вызовом цикла. G94/G95 для подачи в плоскости и на глубину одновременно 696 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
