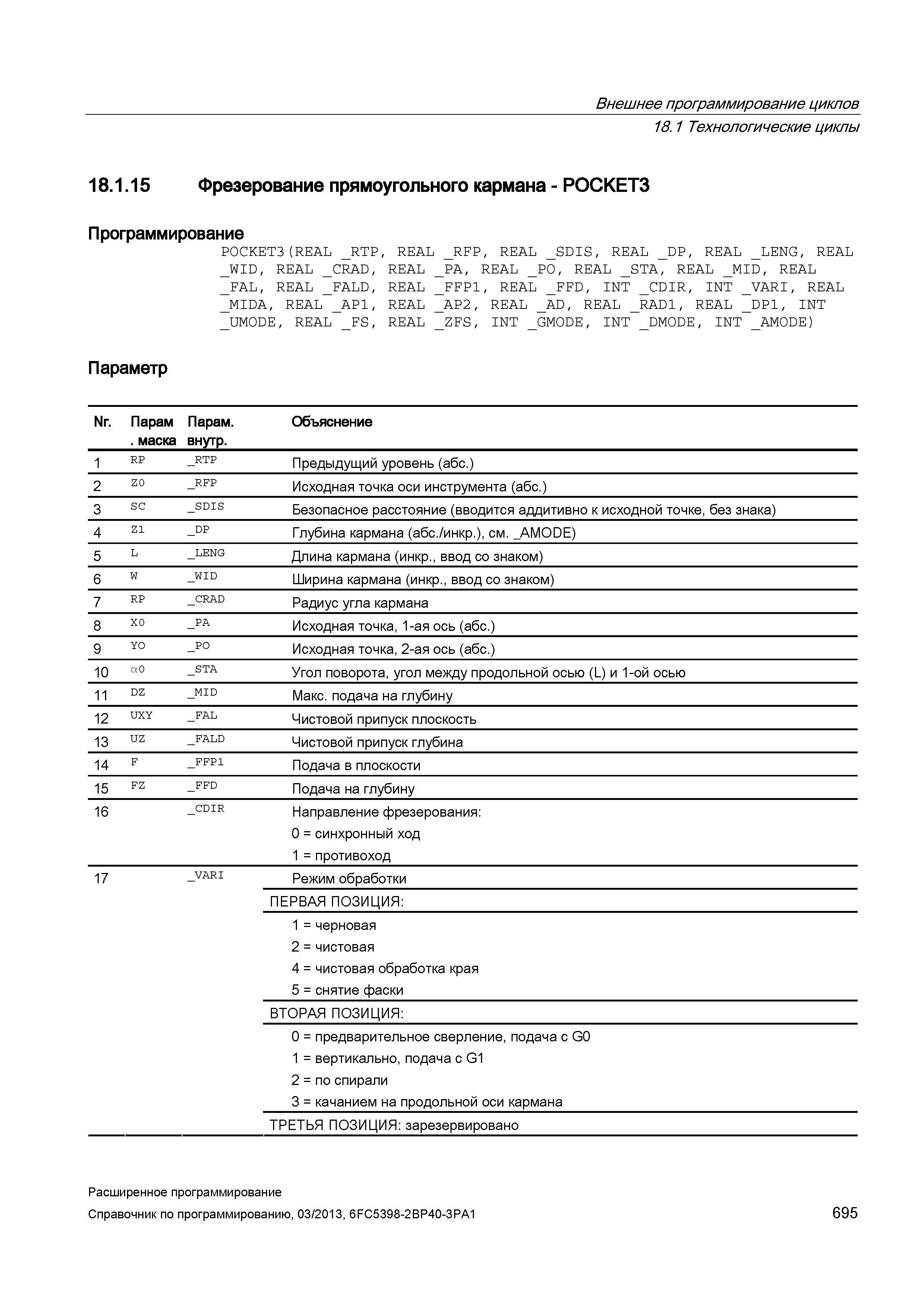

Внешнее программирование циклов 18.1 Технологические циклыы 18.1.15 Фрезерование прямоугольного кармана - POCKET3 Программирование POCKET3(REAL _RTP, REAL _RFP, REAL _SDIS, REAL _DP, REAL _LENG, REAL _WID, REAL _crad, REAL _pa, REAL _po, REAL _sta, REAL _mid, REAL _fal, real _fald, real _ffpi, real _ffd, int _cdir, int _vari, real _mida, REAL _AP1, REAL _AP2, real _ad, real _radi, real _dpi, int _umode, real _fs, real _zfs, int _gmode, int _dmode, int _amode) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP _rtp Предыдущий уровень (абс.) 2 Z0 _rfp Исходная точка оси инструмента (абс.) 3 SC _sdis Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 _dp Глубина кармана (абс./инкр.), см. _AMODE) 5 L _leng Длина кармана (инкр., ввод со знаком) 6 W _wid Ширина кармана (инкр., ввод со знаком) 7 RP _crad Радиус угла кармана 8 X0 _pa Исходная точка, 1-ая ось (абс.) 9 YO _po Исходная точка, 2-ая ось (абс.) 10 а0 _sta Угол поворота, угол между продольной осью (L) и 1-ой осью 11 DZ _mid Макс. подача на глубину 12 UXY _fal Чистовой припуск плоскость 13 UZ _fald Чистовой припуск глубина 14 F _FFP1 Подача в плоскости 15 FZ _ffd Подача на глубину 16 _cdir Направление фрезерования: 0 = синхронный ход 1 = противоход 17 _vari Режим обработки ПЕРВАЯ ПОЗИЦИЯ: 1 = черновая 2 = чистовая 4 = чистовая обработка края 5 = снятие фаски ВТОРАЯ ПОЗИЦИЯ: _ 0 = предварительное сверление, подача с G0 1 = вертикально, подача с G1 2 = по спирали 3 = качанием на продольной оси кармана ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 695
