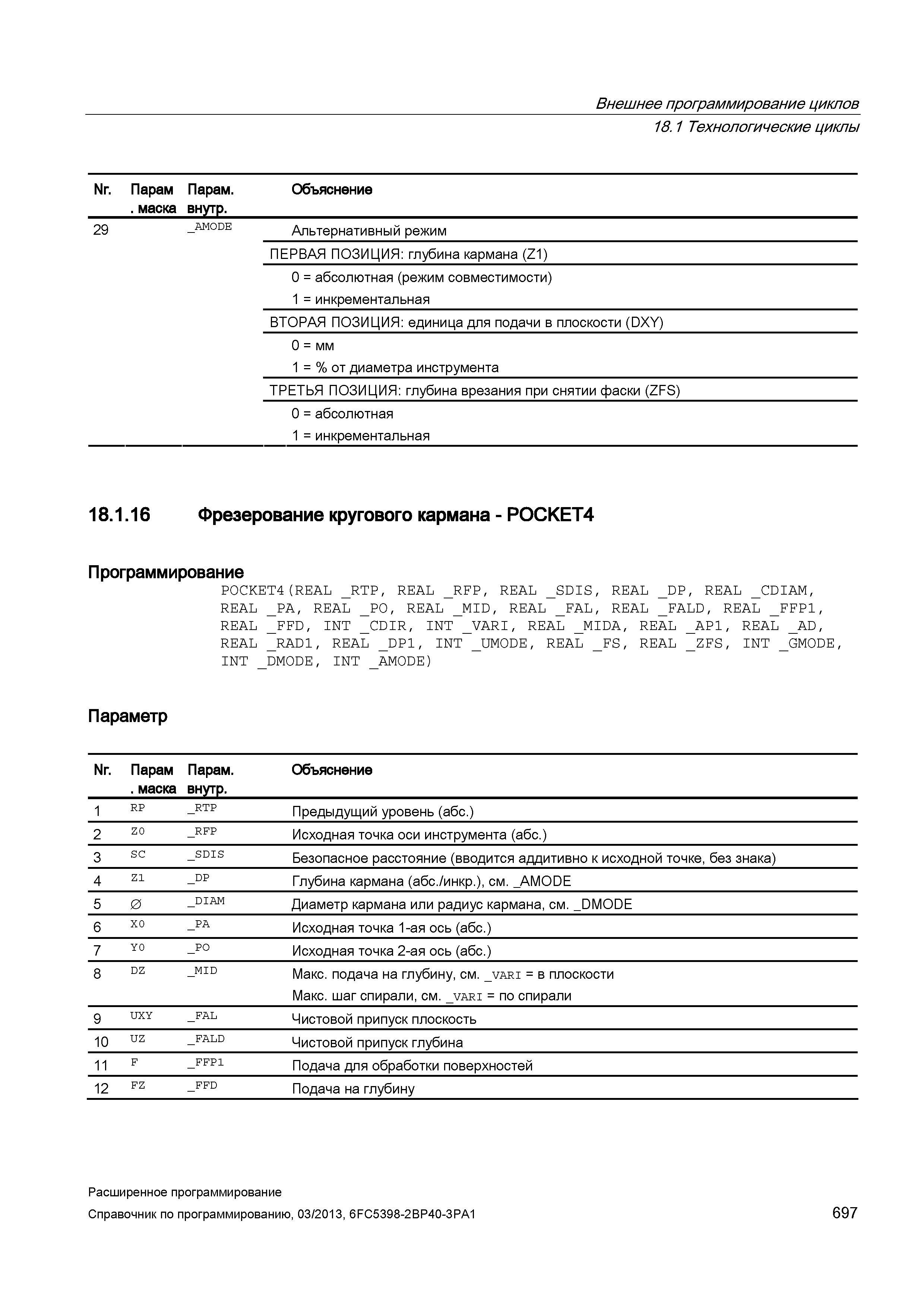

697 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.697

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 697 0697 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам Парам. Объяснение . маска внутр. 29 _amode Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: глубина кармана (Z1) 0 = абсолютная (режим совместимости) 1 = инкрементальная ВТОРАЯ ПОЗИЦИЯ: единица для подачи в плоскости (DXY) 0 = мм 1 = % от диаметра инструмента ТРЕТЬЯ ПОЗИЦИЯ: глубина врезания при снятии фаски (ZFS) 0 = абсолютная 1 = инкрементальная 18.1.16 Фрезерование кругового кармана - POCKET4 Программирование POCKET4(REAL _RTP, REAL _RFP, REAL _SDIS, REAL _DP, REAL _CDIAM, REAL _PA, REAL _PO, REAL _MID, REAL _FAL, REAL _FALD, REAL _FFP1, REAL _FFD, INT _CDIR, INT _VARI, REAL _MIDA, REAL _AP1, REAL _AD, REAL _RAD1, REAL _DP1, INT _UMODE, REAL _FS, REAL _ZFS, INT _GMODE, INT _DMODE, INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP _RTP Предыдущий уровень (абс.) 2 Z0 _RFP Исходная точка оси инструмента (абс.) 3 SC _SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 _DP Глубина кармана (абс./инкр.), см. _AMODE 5 0 _DIAM Диаметр кармана или радиус кармана, см. _DMODE 6 X0 _PA Исходная точка 1-ая ось (абс.) 7 Y0 _PO Исходная точка 2-ая ось (абс.) 8 DZ _MID Макс. подача на глубину, см. _vari = в плоскости Макс. шаг спирали, см. _vari = по спирали 9 UXY _FAL Чистовой припуск плоскость 10 UZ _FALD Чистовой припуск глубина 11 F _FFP1 Подача для обработки поверхностей 12 FZ _FFD Подача на глубину Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 697
