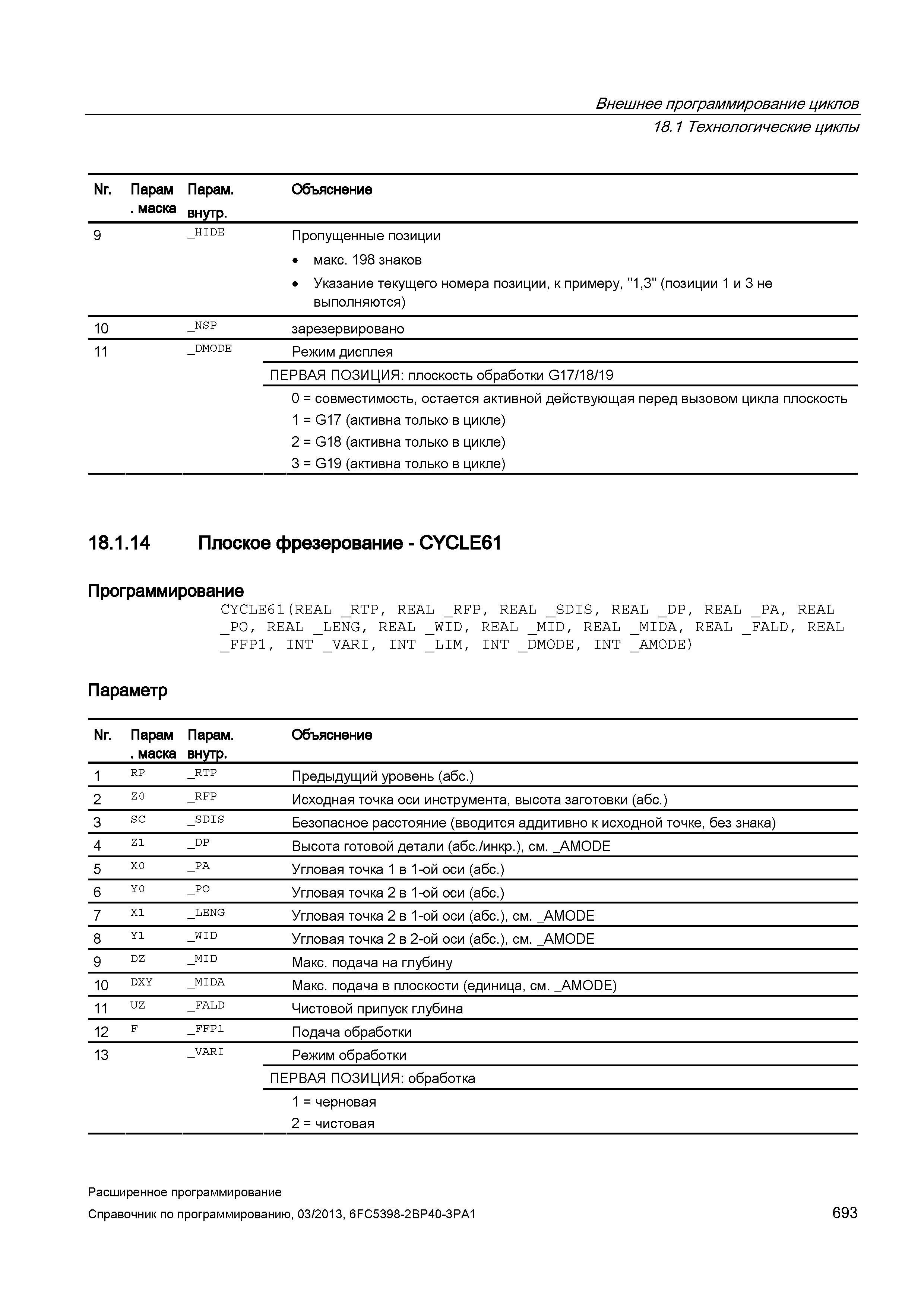

693 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.693

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 693 0693 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 9 _HIDE Пропущенные позиции макс. 198 знаков Указание текущего номера позиции, к примеру, "1,3" (позиции 1 и 3 не выполняются) 10 _NSP зарезервировано 11 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 18.1.14 Плоское фрезерование - CYCLE61 Программирование CYCLE61(REAL _RTP, REAL _RFP, REAL _SDIS, REAL _DP, REAL _PA, REAL _PO, REAL _LENG, REAL _WID, REAL _MID, REAL _MIDA, REAL _FALD, REAL _FFP1, INT _VARI, INT _LIM, INT _DMODE, INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP _RTP Предыдущий уровень (абс.) 2 Z0 _RFP Исходная точка оси инструмента, высота заготовки (абс.) 3 SC _SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 _DP Высота готовой детали (абс./инкр.), см. _AMODE 5 X0 _PA Угловая точка 1 в 1-ой оси (абс.) 6 Y0 _PO Угловая точка 2 в 1-ой оси (абс.) 7 X1 _LENG Угловая точка 2 в 1-ой оси (абс.), см. _AMODE 8 Y1 _WID Угловая точка 2 в 2-ой оси (абс.), см. _AMODE 9 DZ _MID Макс. подача на глубину 10 DXY _MIDA Макс. подача в плоскости (единица, см. _AMODE) 11 UZ _FALD Чистовой припуск глубина 12 F _FFP1 Подача обработки 13 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: обработка 1 = черновая 2 = чистовая Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 693
