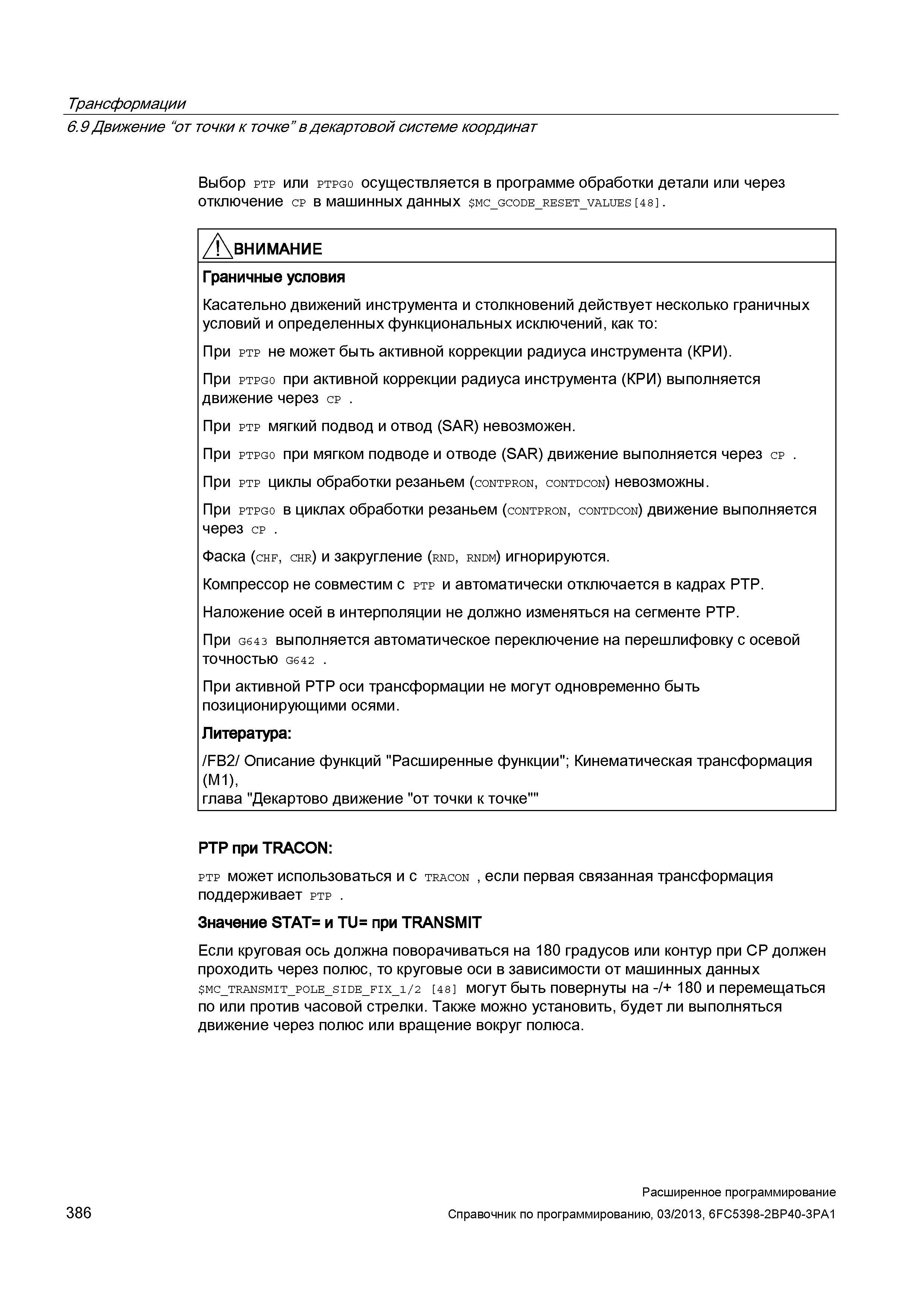

Трансформации 6.9 Движение “от точки к точке" в декартовой системе координат Выбор ptp или ptpg0 осуществляется в программе обработки детали или через отключение CP в машинных данных MC_GCODE_RESET_VALUES 48 . Граничные условия Касательно движений инструмента и столкновений действует несколько граничных условий и определенных функциональных исключений, как то: При ptp не может быть активной коррекции радиуса инструмента (КРИ). При ptpg0 при активной коррекции радиуса инструмента (КРИ) выполняется движение через cp . При ptp мягкий подвод и отвод (SAR) невозможен. При ptpg0 при мягком подводе и отводе (SAR) движение выполняется через cp . При ptp циклы обработки резаньем (contpron, contdcon) невозможны. При ptpg0 в циклах обработки резаньем (contpron, contdcon) движение выполняется через cp . Фаска (chf, chr) и закругление (rnd, rndm) игнорируются. Компрессор не совместим с ptp и автоматически отключается в кадрах PTP. Наложение осей в интерполяции не должно изменяться на сегменте PTP. При G643 выполняется автоматическое переключение на перешлифовку с осевой точностью G642 . При активной PTP оси трансформации не могут одновременно быть позиционирующими осями. Литература: /FB2/ Описание функций "Расширенные функции"; Кинематическая трансформация (М1), глава "Декартово движение "от точки к точке PTP при TRACON: ptp может использоваться и с tracon , если первая связанная трансформация поддерживает ptp . Значение STAT= и TU= при TRANSMIT Если круговая ось должна поворачиваться на 180 градусов или контур при CP должен проходить через полюс, то круговые оси в зависимости от машинных данных mc_transmit_pole_side_fix_1/2 48 могут быть повернуты на -/+ 180 и перемещаться по или против часовой стрелки. Также можно установить, будет ли выполняться движение через полюс или вращение вокруг полюса. 386 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
