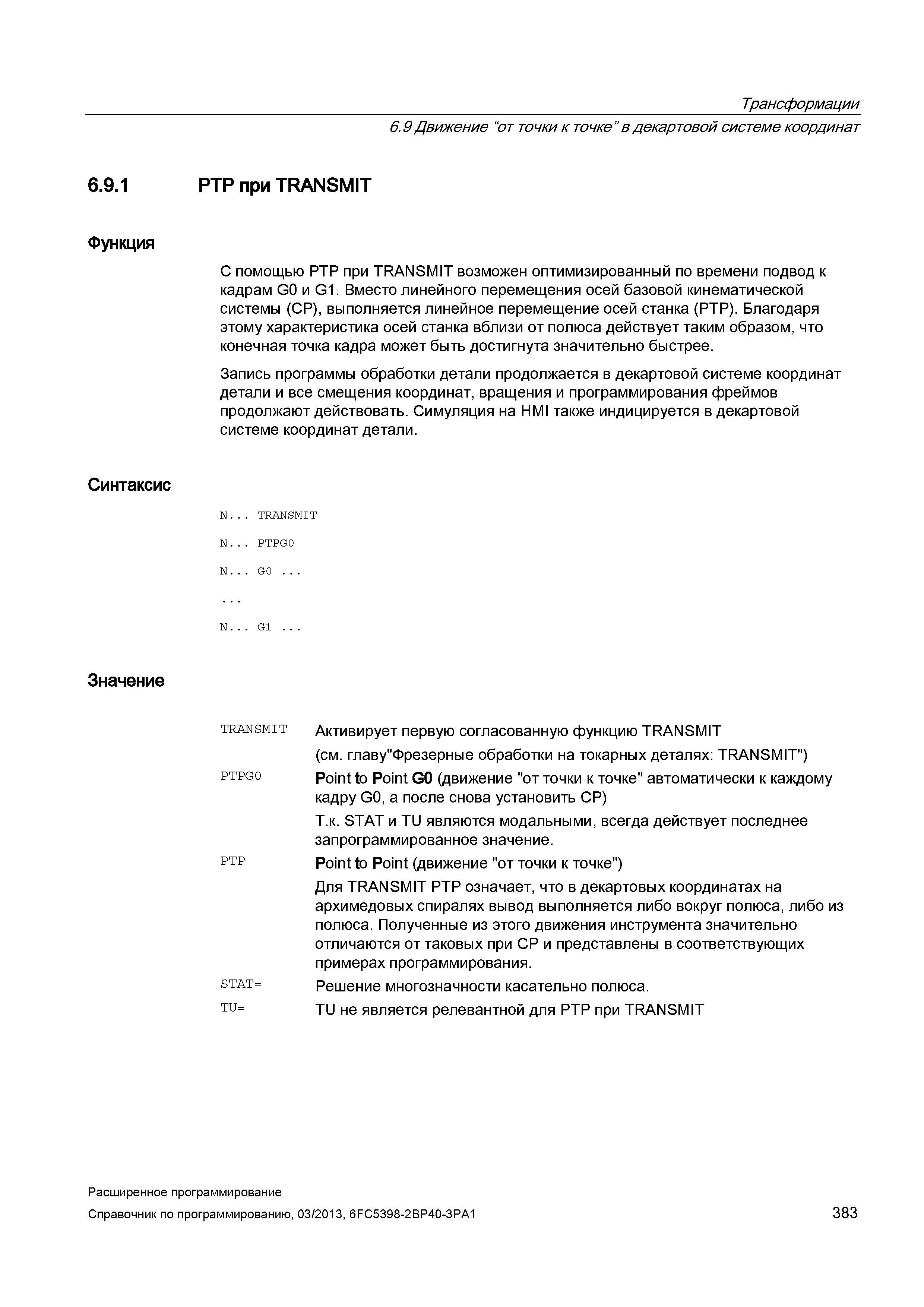

383 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.383

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 383 0383 Lab2u

Трансформации 6.9.1 Функция Синтаксис Значение 6.9 Движение “от точки к точке" в декартовой системе координат PTP при TRANSMIT С помощью PTP при TRANSMIT возможен оптимизированный по времени подвод к кадрам G0 и G1. Вместо линейного перемещения осей базовой кинематической системы (CP), выполняется линейное перемещение осей станка (PTP). Благодаря этому характеристика осей станка вблизи от полюса действует таким образом, что конечная точка кадра может быть достигнута значительно быстрее. Запись программы обработки детали продолжается в декартовой системе координат детали и все смещения координат, вращения и программирования фреймов продолжают действовать. Симуляция на HMI также индицируется в декартовой системе координат детали. N... TRANSMIT N... PTPG0 N... G0 ... N... G1 ... TRANSMIT Активирует первую согласованную функцию TRANSMIT (см. главу"Фрезерные обработки на токарных деталях: TRANSMIT") ptpg0 Point to Point G0 (движение "от точки к точке" автоматически к каждому кадру G0, а после снова установить CP) Т.к. STAT и TU являются модальными, всегда действует последнее запрограммированное значение. PTP Point to Point (движение "от точки к точке") Для TRANSMIT PTP означает, что в декартовых координатах на архимедовых спиралях вывод выполняется либо вокруг полюса, либо из полюса. Полученные из этого движения инструмента значительно отличаются от таковых при CP и представлены в соответствующих примерах программирования. stat= Решение многозначности касательно полюса. TU не является релевантной для PTP при TRANSMIT TU= Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 383
