SIEMENS | Руководство SIEMENS 2013 840D Расширенное программирование (Всего 894 стр.)




384 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.384
384 Трансформации 6 9 Движение “от точки к точке в декартовой системе координат Пример обхода полюса с PTP и TRANSMIT Программный код N001 G0 X3 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование стоек числового программного управления (ЧПУ) металлорежущих станков вер. 2013 Стр. 384

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 384 0384 Lab2u

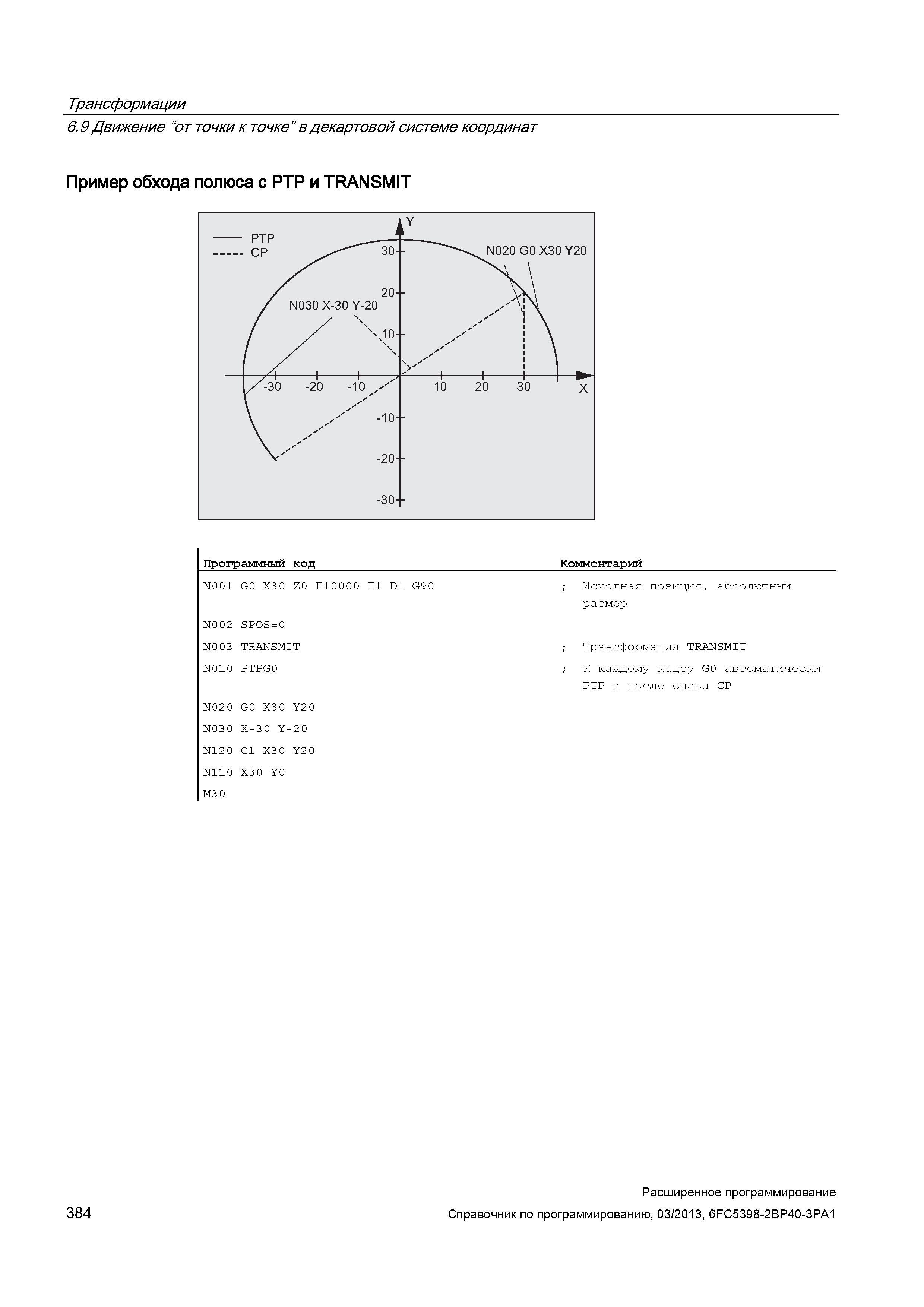

Трансформации 6.9 Движение “от точки к точке" в декартовой системе координат Пример обхода полюса с PTP и TRANSMIT Программный код N001 G0 X30 Z0 F10 0 0 0 T1 D1 G90 N002 SP0S=0 N003 TRANSMIT N010 pTpG0 N020 G0 X30 Y2 0 N030 X-30 Y-2 0 N120 G1 X30 Y2 0 N110 X30 Y0 M30 Комментарий ; Исходная позиция, абсолютный размер ; Трансформация TRANSMIT ; К каждому кадру G0 автоматически pTp и после снова cp 384 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
