245 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.245

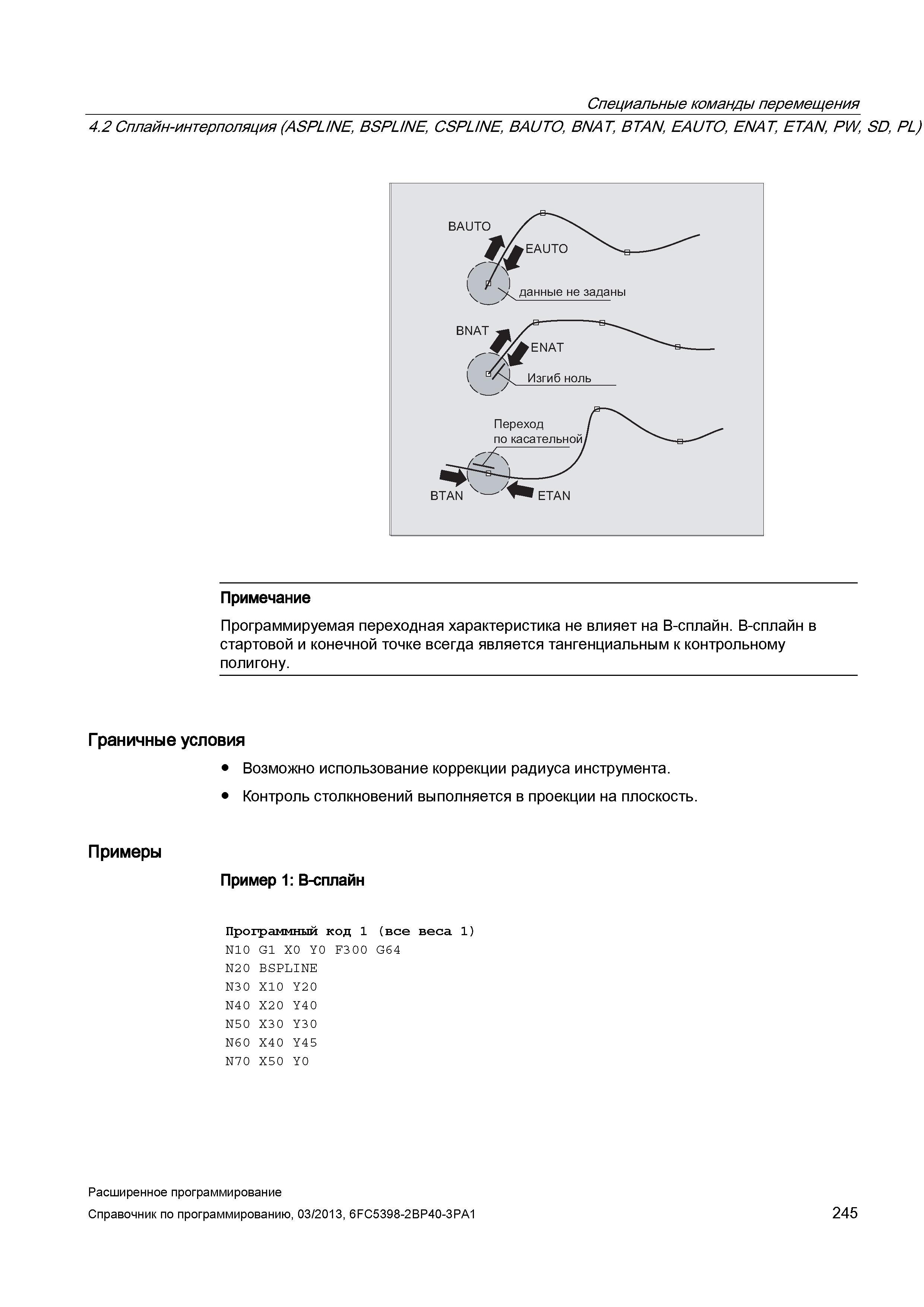

245 Специальные команды перемещения 4 2 Сплайн-интерполяция (ASPLINE, BSPLINE, CSPLINE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) Примеч Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование стоек числового программного управления (ЧПУ) металлорежущих станков вер. 2013 Стр. 245

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 245 0245 Lab2u

Специальные команды перемещения 4.2 Сплайн-интерполяция (ASPLINE, BSPLINE, CSPLINE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) Примечание Программируемая переходная характеристика не влияет на В-сплайн. B-сплайн в стартовой и конечной точке всегда является тангенциальным к контрольному полигону. Граничные условия Возможно использование коррекции радиуса инструмента. Контроль столкновений выполняется в проекции на плоскость. Примеры Пример 1: B-сплайн Программный код 1 (все веса 1) N10 G1 X0 Y0 F3 00 G64 N20 BSPLINE N30 X10 Y20 N40 X2 0 Y40 N50 X30 Y3 0 N60 X4 0 Y45 N70 X50 Y0 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 245
