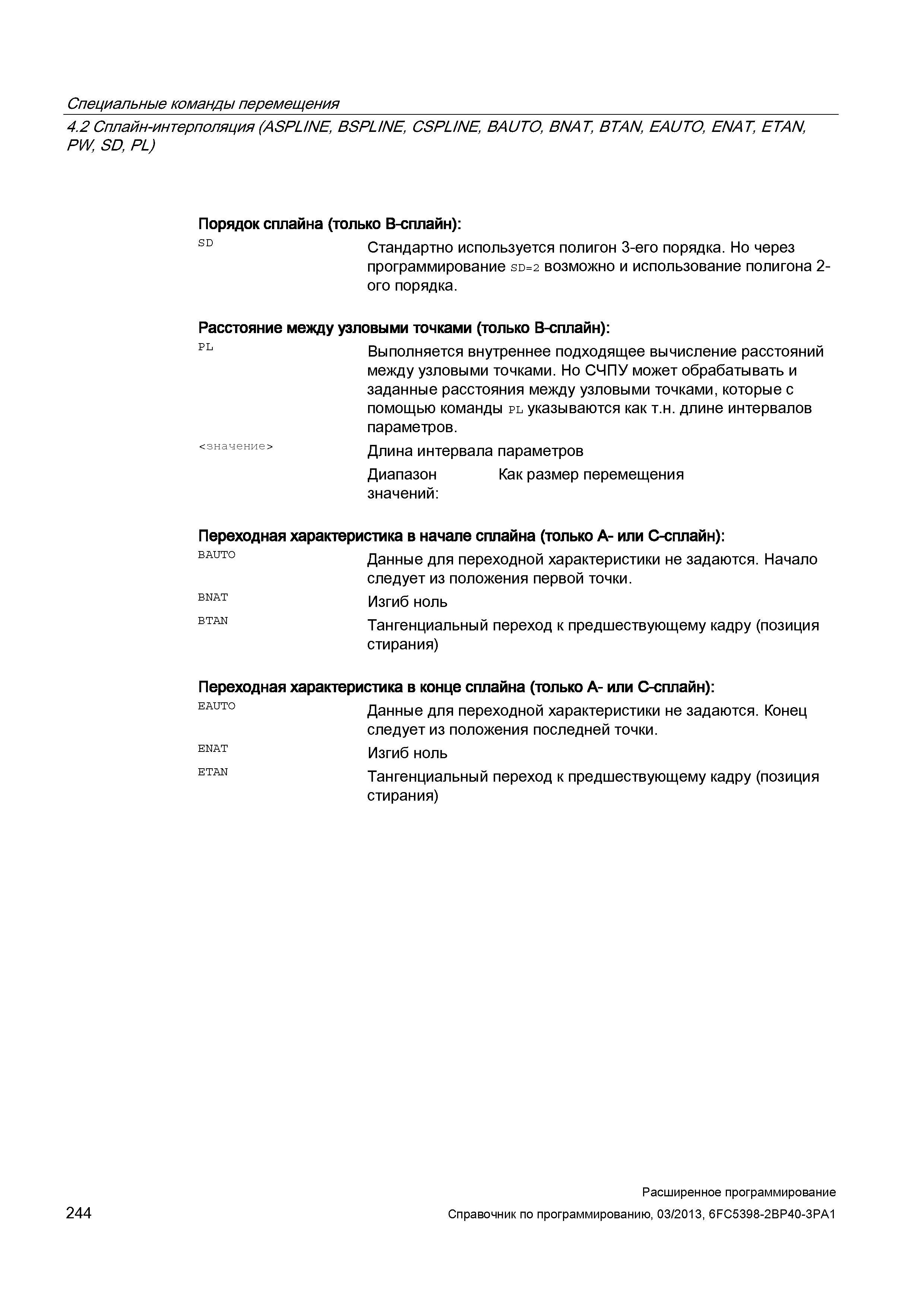

Специальные команды перемещения 4.2 Сплайн-интерполяция (ASPLINE, BSPLINE, CSPL/NE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW , SD, PL) 244 Порядок сплайна (только B-сплайн): SD Стандартно используется полигон 3-его порядка. Но через программирование sd=2 возможно и использование полигона 2ого порядка. Расстояние между узловыми точками (только B-сплайн): PL Выполняется внутреннее подходящее вычисление расстояний между узловыми точками. Но СЧПУ может обрабатывать и заданные расстояния между узловыми точками, которые с помощью команды pl указываются как т.н. длине интервалов параметров. <значение> Длина интервала параметров Диапазон Как размер перемещения значений: Переходная характеристика в начале сплайна (только A- или C-сплайн): BAUTO Данные для переходной характеристики не задаются. Начало следует из положения первой точки. BNAT Изгиб ноль BTAN Тангенциальный переход к предшествующему кадру (позиция стирания) Переходная характеристика в конце сплайна (только A- или C-сплайн): EAUTO Данные для переходной характеристики не задаются. Конец следует из положения последней точки. Изгиб ноль Тангенциальный переход к предшествующему кадру (позиция стирания) ENAT ETAN Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
