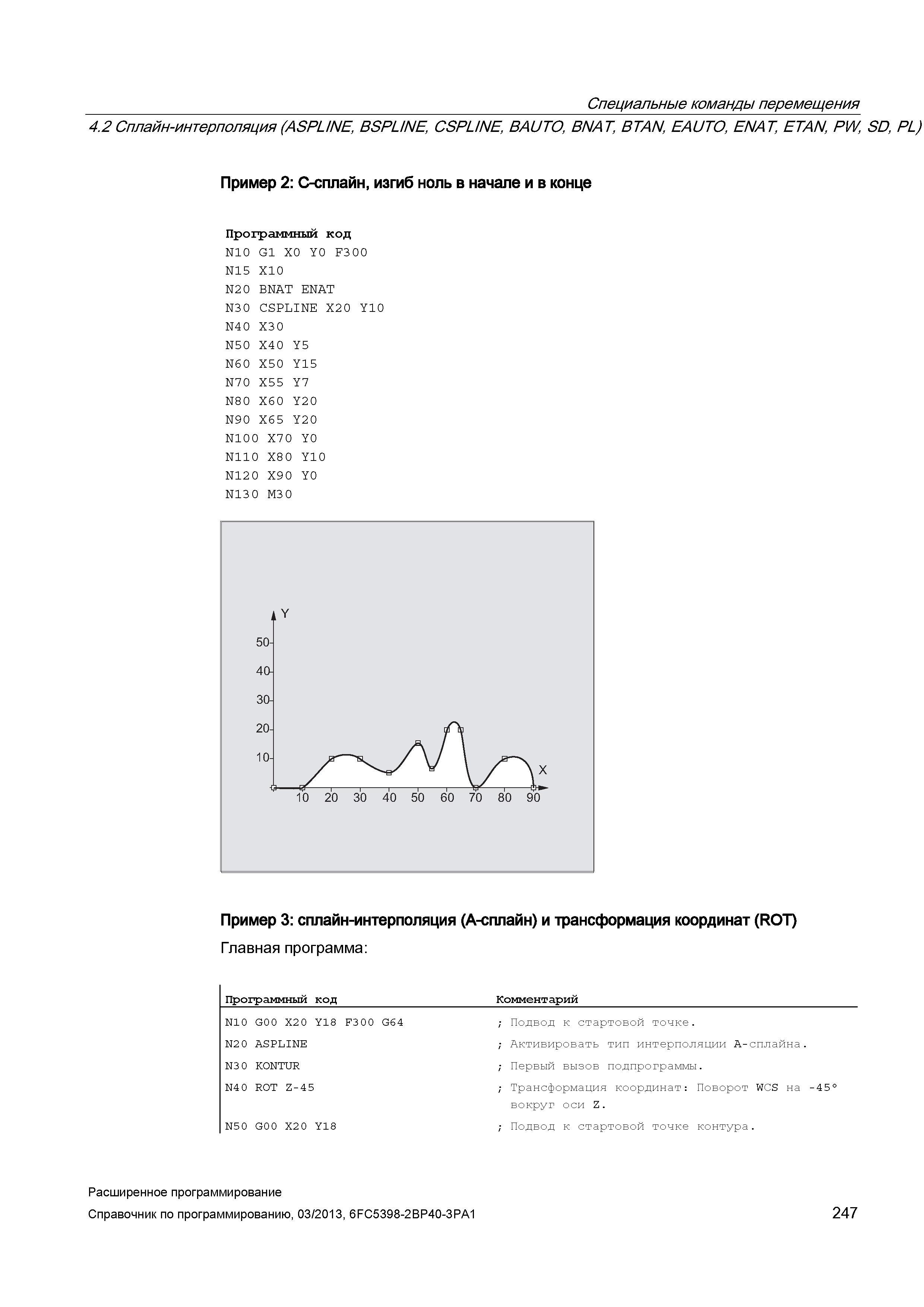

Специальные команды перемещения 4.2 Сплайн-интерполяция (ASPLINE, BSPL/NE, CSPL/NE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) Пример 2: C-сплайн, изгиб ноль в начале и в конце Программный код N10 G1 X0 Y0 F3 00 N15 X10 N2 0 BNAT ENAT N30 CSPLINE X2 0 Y10 N40 X30 N50 X4 0 Y5 N60 X50 Y15 N70 X55 Y7 N80 X60 Y20 N90 X6 5 Y20 N100 X70 Y0 N110 X8 0 Y10 N120 X9 0 Y0 N130 M30 Пример 3: сплайн-интерполяция (A-сплайн) и трансформация координат (ROT) Главная программа: Программный код Комментарий N10 G0 0 X2 0 Y18 F300 G64 ; Подвод к стартовой точке. N2 0 ASPLINE ; Активировать тип интерполяции A-сплайна. N3 0 KONTUR ; Первый вызов подпрограммы. N4 0 ROT Z-4 5 ; Трансформация координат: Поворот WСS на -45° вокруг оси Z. N50 G0 0 X2 0 Y18 ; Подвод к стартовой точке контура. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 247
