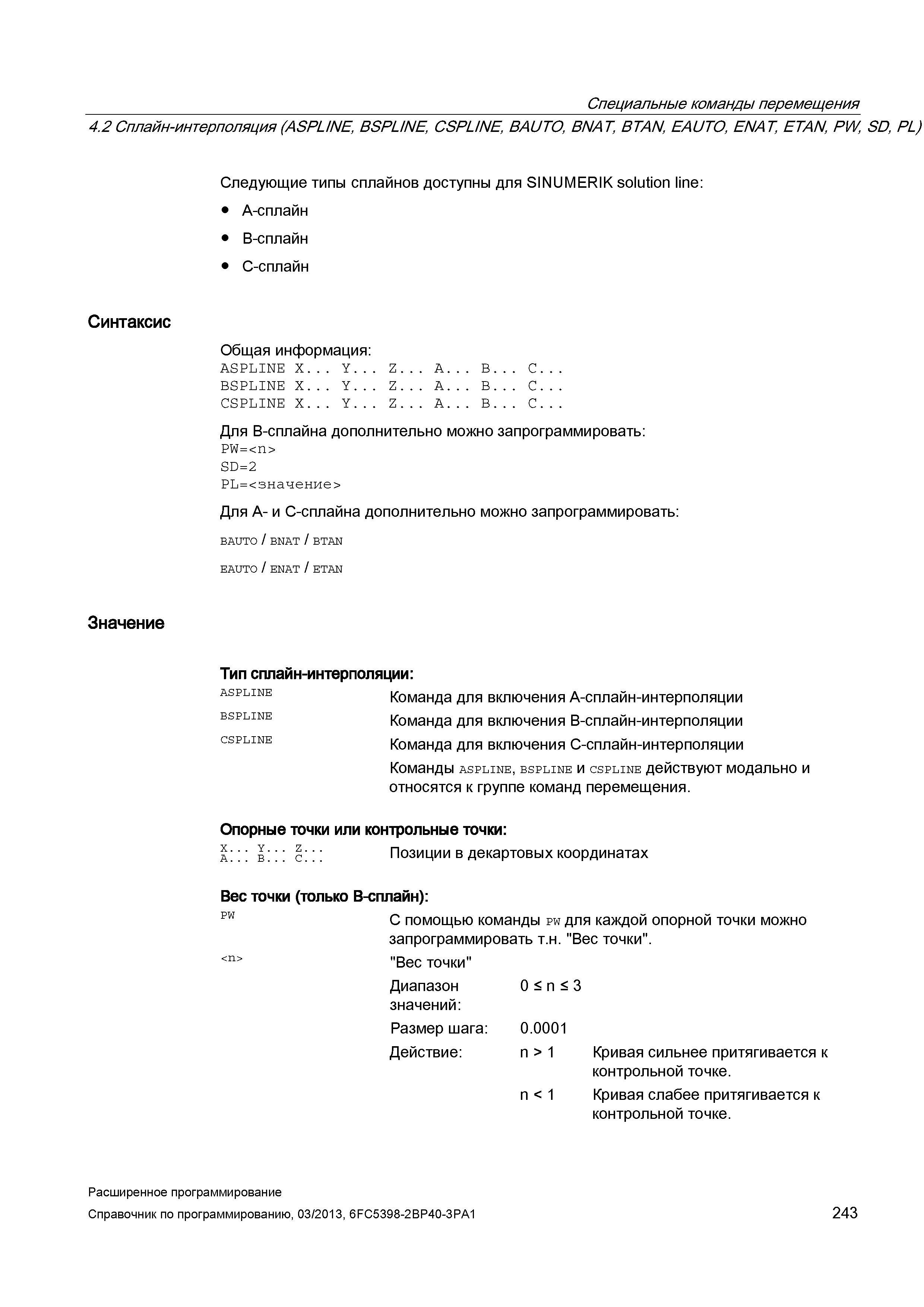

243 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.243

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 243 0243 Lab2u

Специальные команды перемещения 4.2 Сплайн-интерполяция (ASPLINE, BSPL/NE, CSPL/NE, BAUTO, BNAT, BTAN, EAUTO, ENAT, ETAN, PW, SD, PL) Следующие типы сплайнов доступны для SINUMERIK solution line: A-сплайн B-сплайн C-сплайн Синтаксис Значение Общая информация: ASPLINE X.. . Y.. . Z.. . A.. . B.. . C... BSPLINE X.. . Y.. . Z.. . A.. . B.. . C... CSPLINE X.. . Y.. . Z.. . A.. . B.. . C... Для В-сплайна дополнительно можно запрограммировать: PW= SD = 2 PL=<значение> Для A- и C-сплайна дополнительно можно запрограммировать: BAUTO / BNAT / BTAN EAUTO / ENAT / ETAN Тип сплайн-интерполяции: aspline Команда для включения А-сплайн-интерполяции bspline Команда для включения В-сплайн-интерполяции cspLiNE Команда для включения С-сплайн-интерполяции Команды aspline, bspline и cspline действуют модально и относятся к группе команд перемещения. Опорные точки или контрольные точки: Позиции в декартовых координатах X... Y... Z... A... B... C... Вес точки (только B-сплайн): PW С помощью команды pw для каждой опорной точки можно запрограммировать т.н. "Вес точки". "Вес точки" Диапазон значений: Размер шага: Действие: 0 < n < 3 0.0001 n > 1 n < 1 Кривая сильнее притягивается к контрольной точке. Кривая слабее притягивается к контрольной точке. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 243
