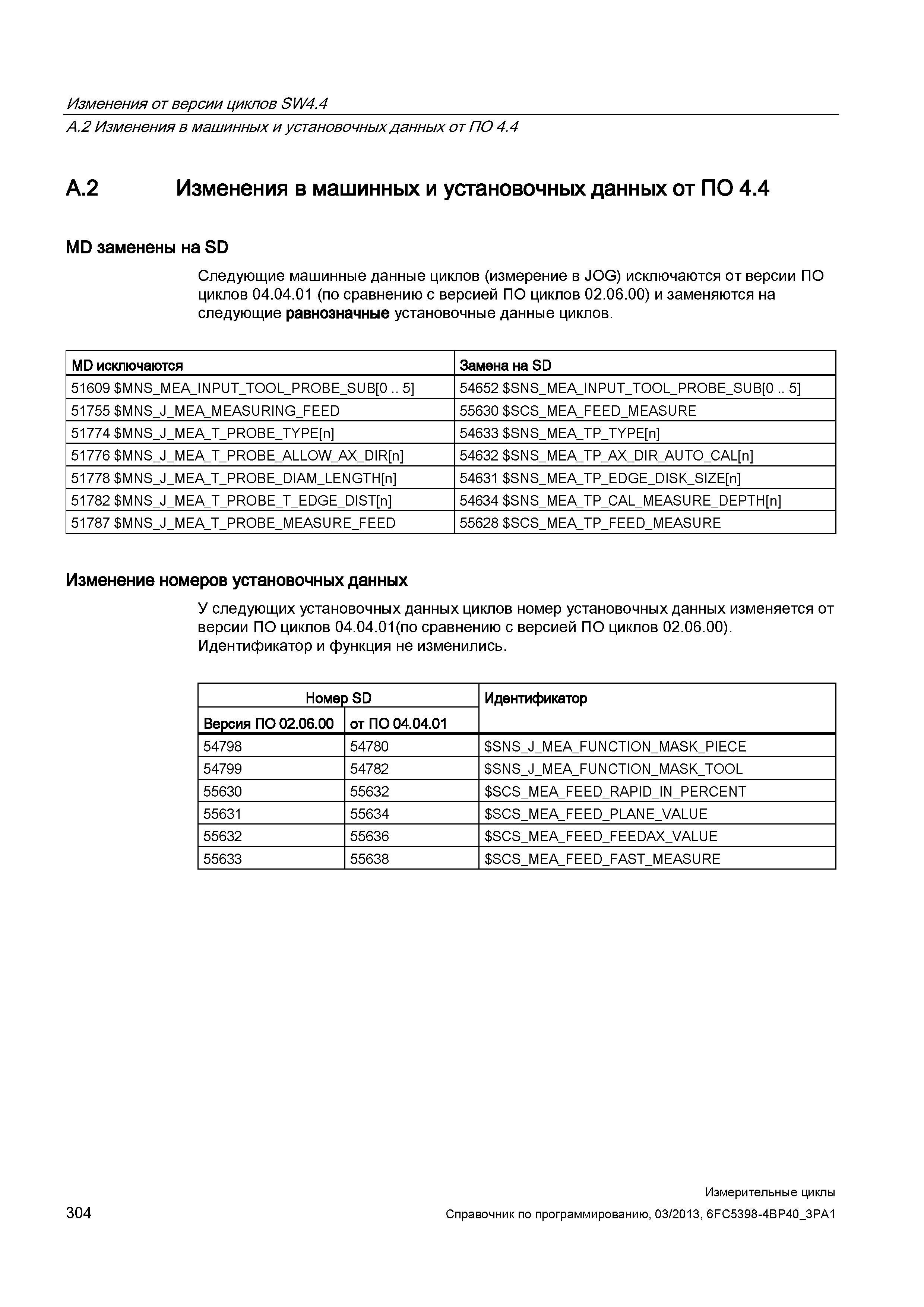

Изменения от версии циклов SW4.4 A.2 Изменения в машинных и установочных данных от ПО 4.4 A.2 Изменения в машинных и установочных данных от ПО 4.4 MD заменены на SD Следующие машинные данные циклов (измерение в JOG) исключаются от версии ПО циклов 04.04.01 (по сравнению с версией ПО циклов 02.06.00) и заменяются на следующие равнозначные установочные данные циклов. MD исключаются Замена на SD 51609 MNS_MEA_INPUT_TOOL_PROBE_SUB 0 .. 5 54652 SNS_MEA_INPUT_TOOL_PROBE_SUB 0 .. 5 51755 MNS_J_MEA_MEASURING_FEED 55630 SCS_MEA_FEED_MEASURE 51774 MNS_J_MEA_T_PROBE_TYPE n 54633 SNS_MEA_TP_TYPE n 51776 MNS_J_MEA_T_PROBE_ALLOW_AX_DIR n 54632 SNS_MEA_TP_AX_DIR_AUTO_CAL n 51778 MNS_J_MEA_T_PROBE_DIAM_LENGTH n 54631 SNS_MEA_TP_EDGE_DISK_SIZE n 51782 MNS J MEA T PROBE T EDGE DIST n 54634 SNS_M EA_TP_CAL_M EASURE_DEPTH n 51787 MNS_J_MEA_T_PROBE_MEASURE_FEED 55628 SCS_MEA_TP_FEED_MEASURE Изменение номеров установочных данных У следующих установочных данных циклов номер установочных данных изменяется от версии ПО циклов 04.04.01(по сравнению с версией ПО циклов 02.06.00). Идентификатор и функция не изменились. Номер SD Идентификатор Версия ПО 02.06.00 от ПО 04.04.01 54798 54780 SNS_J_MEA_FUNCTION_MASK_PIECE 54799 54782 SNS_J_MEA_FUNCTION_MASK_TOOL 55630 55632 SCS_MEA_FEED_RAPID_IN_PERCENT 55631 55634 SCS_MEA_FEED_PLANE_VALUE 55632 55636 SCS_MEA_FEED_FEEDAX_VALUE 55633 55638 SCS_MEA_FEED_FAST_MEASURE 304 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
