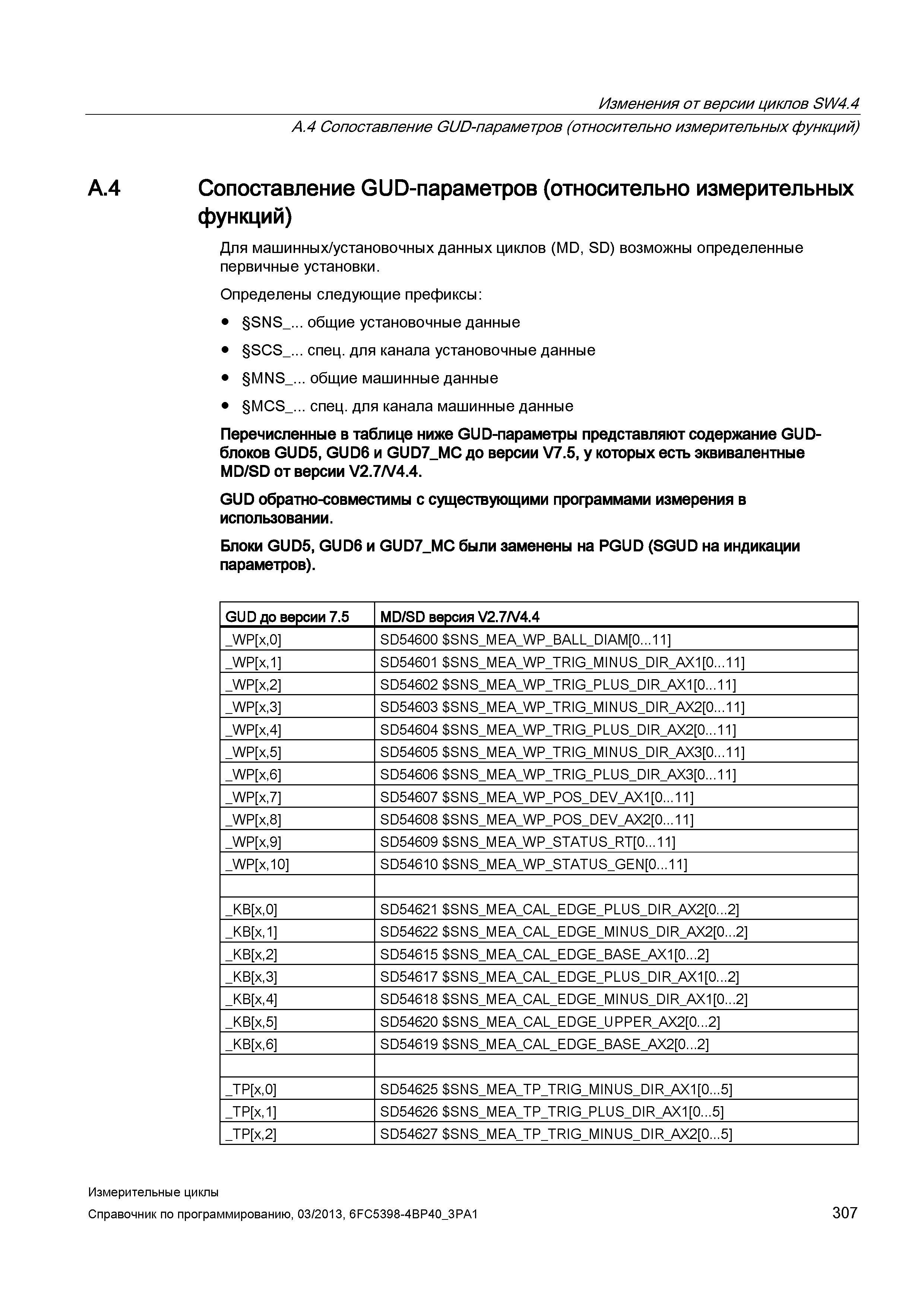

Изменения от версии циклов SW4.4 A.4 Сопоставление GUD-параметров (относительно измерительных функций) A.4 Сопоставление GUD-параметров (относительно измерительных функций) Для машинных/установочных данных циклов (MD, SD) возможны определенные первичные установки. Определены следующие префиксы: SNS_... общие установочные данные SCS_... спец. для канала установочные данные MNS_... общие машинные данные MCS_... спец. для канала машинные данные Перечисленные в таблице ниже GUD-параметры представляют содержание GUD-блоков GUD5, GUD6 и GUD7_MC до версии V7.5, у которых есть эквивалентные MD/SD от версии V2.7/V4.4. GUD обратно-совместимы с существующими программами измерения в использовании. Блоки GUD5, GUD6 и GUD7_MC были заменены на PGUD (SGUD на индикации параметров). GUD до версии 7.5 MD/SD версия V2.7/V4.4 _WP x,0 SD54600 SNS_M EA_WP_BALL_DIAM 0...11 _WP x,1 SD54601 SNS_MEA_WP_TRIG_MINUS_DIR_AX1 0...11 _WP x,2 SD54602 SNS MEA WP TRIG PLUS DIR AX1 0...11 _WP x,3 SD54603 SNS_MEA_WP_TRIG_MINUS_DIR_AX2 0...11 _WP x,4 SD54604 SNS MEA WP TRIG PLUS DIR AX2 0...11 _WP x,5 SD54605 SNS_MEA_WP_TRIG_MINUS_DIR_AX3 0...11 _WP x,6 SD54606 SNS MEA WP TRIG PLUS DIR AX3 0...11 _WP x,7 SD54607 SNS MEA WP POS DEV AX1 0...11 _WP x,8 SD54608 SNS MEA WP POS DEV AX2 0...11 _WP x,9 SD54609 SNS_MEA_WP_STATUS_RT 0...11 _WP x,10 SD54610 SNS_MEA_WP_STATUS_GEN 0...11 _KB x,0 SD54621 SNS MEA CAL EDGE PLUS DIR AX2 0...2 _KB x,1 SD54622 SNS_MEA_CAL_EDGE_MINUS_DIR_AX2 0...2 _KB x,2 SD54615 SNS_MEA_CAL_EDGE_BASE_AX1 0...2 _KB x,3 SD54617 SNS MEA CAL EDGE PLUS DIR AX1 0...2 _KB x,4 SD54618 SNS_MEA_CAL_EDGE_MINUS_DIR_AX1 0...2 _KB x,5 SD54620 SNS_MEA_CAL_EDGE_UPPER_AX2 0...2 _KB x,6 SD54619 SNS_MEA_CAL_EDGE_BASE_AX2 0...2 _TP x,0 SD54625 SNS_MEA_TP_TRIG_MINUS_DIR_AX1 0...5 _TP x,1 SD54626 SNS MEA TP TRIG PLUS DIR AX1 0...5 _TP x,2 SD54627 SNS_MEA_TP_TRIG_MINUS_DIR_AX2 0...5 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 307
