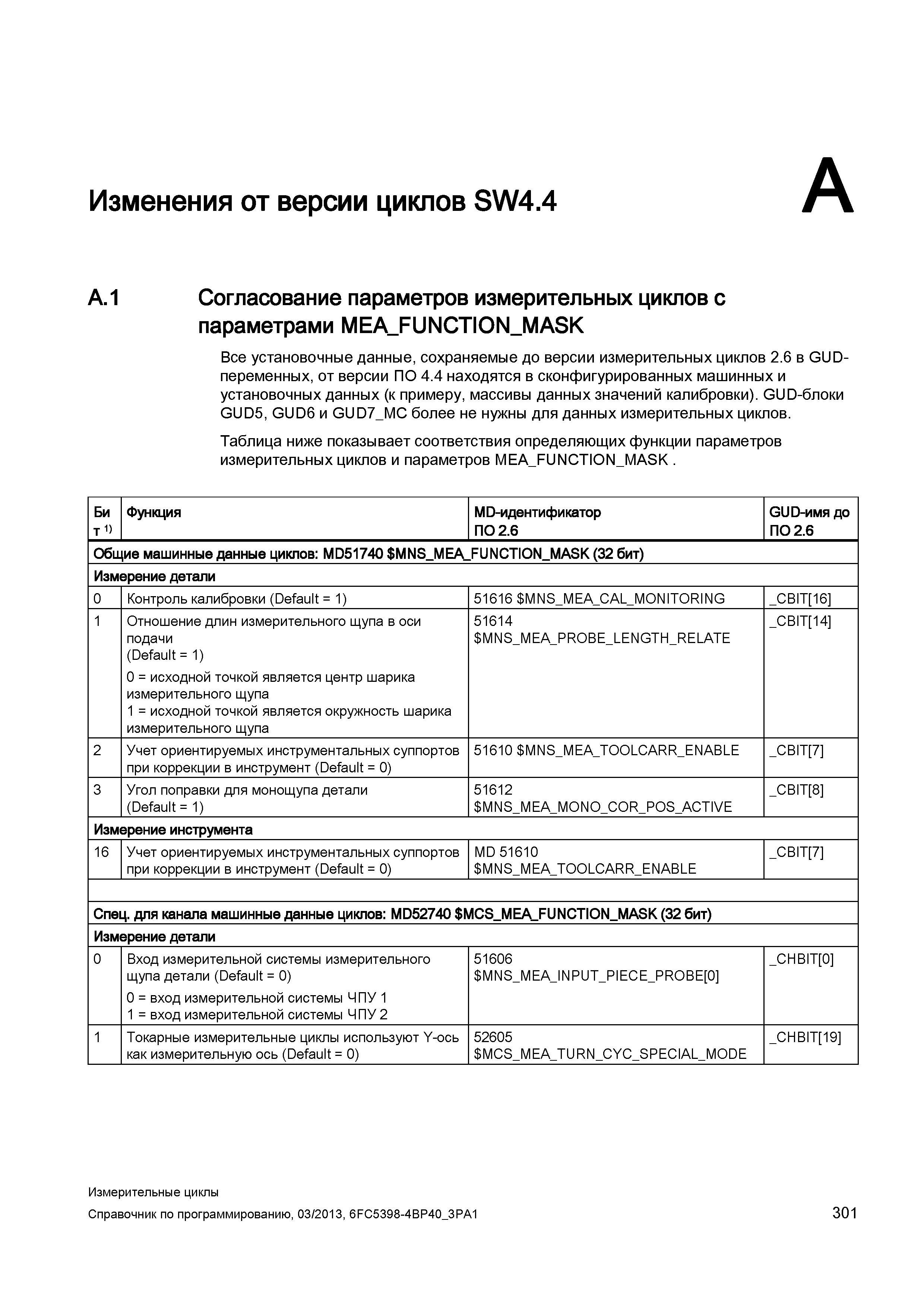

Изменения от версии циклов SW4.4 A A.1 Согласование параметров измерительных циклов с параметрами MEA_FUNCTION_MASK Все установочные данные, сохраняемые до версии измерительных циклов 2.6 в GUD-переменных, от версии ПО 4.4 находятся в сконфигурированных машинных и установочных данных (к примеру, массивы данных значений калибровки). GUD-блоки GUD5, GUD6 и GUD7_MC более не нужны для данных измерительных циклов. Таблица ниже показывает соответствия определяющих функции параметров измерительных циклов и параметров MEA_FUNCTION_MASK Би т 1) Функция MD-идентификатор ПО 2.6 GUD-имя до ПО 2.6 Общие машинные данные циклов: MD51740 MNS_MEA_FUNCTION_MASK (32 бит) Измерение детали 0 Контроль калибровки (Default = 1) 51616 MNS_MEA_CAL_MONITORING _CBIT 16 1 Отношение длин измерительного щупа в оси подачи (Default = 1) 0 = исходной точкой является центр шарика измерительного щупа 1 = исходной точкой является окружность шарика измерительного щупа 51614 MNS_MEA_PROBE_LENGTH_RELATE _CBIT 14 2 Учет ориентируемых инструментальных суппортов при коррекции в инструмент (Default = 0) 51610 MNS_MEA_TOOLCARR_ENABLE _CBIT 7 3 Угол поправки для монощупа детали (Default = 1) 51612 MNS_MEA_MONO_COR_POS_ACTIVE _CBIT 8 Измерение инструмента 16 Учет ориентируемых инструментальных суппортов при коррекции в инструмент (Default = 0) MD 51610 MNS_MEA_TOOLCARR_ENABLE _CBIT 7 Спец. для канала машинные данные циклов: MD52740 MCS_MEA_FUNCTION_MASK (32 бит) Измерение детали 0 Вход измерительной системы измерительного щупа детали (Default = 0) 0 = вход измерительной системы ЧПУ 1 1 = вход измерительной системы ЧПУ 2 51606 MNS_MEA_INPUT_PIECE_PROBE 0 _CHBIT 0 1 Токарные измерительные циклы используют Y-ось как измерительную ось (Default = 0) 52605 MCS_MEA_TURN_CYC_SPECIAL_MODE _CHBIT 19 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 301
