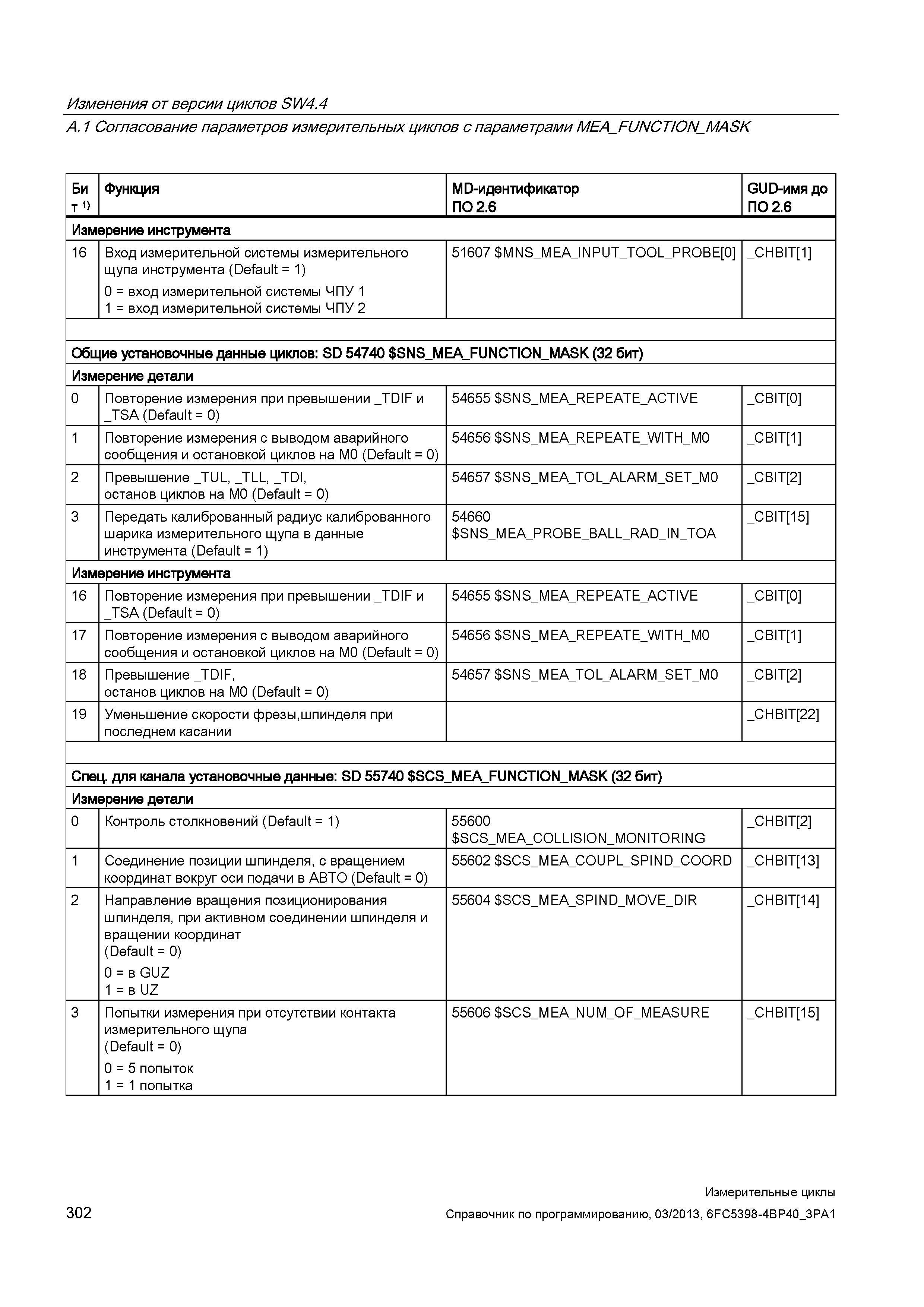

Изменения от версии циклов SW4.4 A.1 Согласование параметров измерительных циклов с параметрами MEA_FUNCTION_MASK Би т 1) Функция MD-идентификатор ПО 2.6 GUD-имя до ПО 2.6 Измерение инструмента 16 Вход измерительной системы измерительного щупа инструмента (Default = 1) 0 = вход измерительной системы ЧПУ 1 1 = вход измерительной системы ЧПУ 2 51607 MNS_MEA_INPUT_T00L_PR0BE 0 _CHBIT 1 Общие установочные данные циклов: SD 54740 SNS_MEA_FUNCTION_MASK (32 бит) Измерение детали 0 Повторение измерения при превышении TDIF и _TSA (Default = 0) 54655 SNS_MEA_REPEATE_ACTIVE _CBIT 0 1 Повторение измерения с выводом аварийного сообщения и остановкой циклов на M0 (Default = 0) 54656 SNS_MEA_REPEATE_WITH_M0 _CBIT 1 2 Превышение _TUL, _TLL, _TDI, останов циклов на M0 (Default = 0) 54657 SNS_M EA_T O L_ALARM_SET_M0 _CBIT 2 3 Передать калиброванный радиус калиброванного шарика измерительного щупа в данные инструмента (Default = 1) 54660 SNS_MEA_P R0BE_BALL_RAD_IN_T0A _CBIT 15 Измерение инструмента 16 Повторение измерения при превышении _TDIF и _TSA (Default = 0) 54655 SNS_MEA_REPEATE_ACTIVE _CBIT 0 17 Повторение измерения с выводом аварийного сообщения и остановкой циклов на M0 (Default = 0) 54656 SNS_MEA_REPEATE_WITH_M0 _CBIT 1 18 Превышение _TDIF, останов циклов на M0 (Default = 0) 54657 SNS_M EA_T 0 L_ALARM_SET_M0 _CBIT 2 19 Уменьшение скорости фрезы,шпинделя при последнем касании _CHBIT 22 Спец. для канала установочные данные: SD 55740 SCS_MEA_FUNCTION_MASK (32 бит) Измерение детали 0 Контроль столкновений (Default = 1) 55600 SCS_MEA_C0LLISI0N_M0NIT0RING _CHBIT 2 1 Соединение позиции шпинделя, с вращением координат вокруг оси подачи в АВТО (Default = 0) 55602 SCS_MEA_C0UPL_SPIND_C00RD _CHBIT 13 2 Направление вращения позиционирования шпинделя, при активном соединении шпинделя и вращении координат (Default = 0) 0 = в GUZ 1 = в UZ 55604 SCS_MEA_SPIND_M0VE_DIR _CHBIT 14 3 Попытки измерения при отсутствии контакта измерительного щупа (Default = 0) 0 = 5 попыток 1 = 1 попытка 55606 SCS_M EA_NUM_0F_MEASURE _CHBIT 15 302 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
