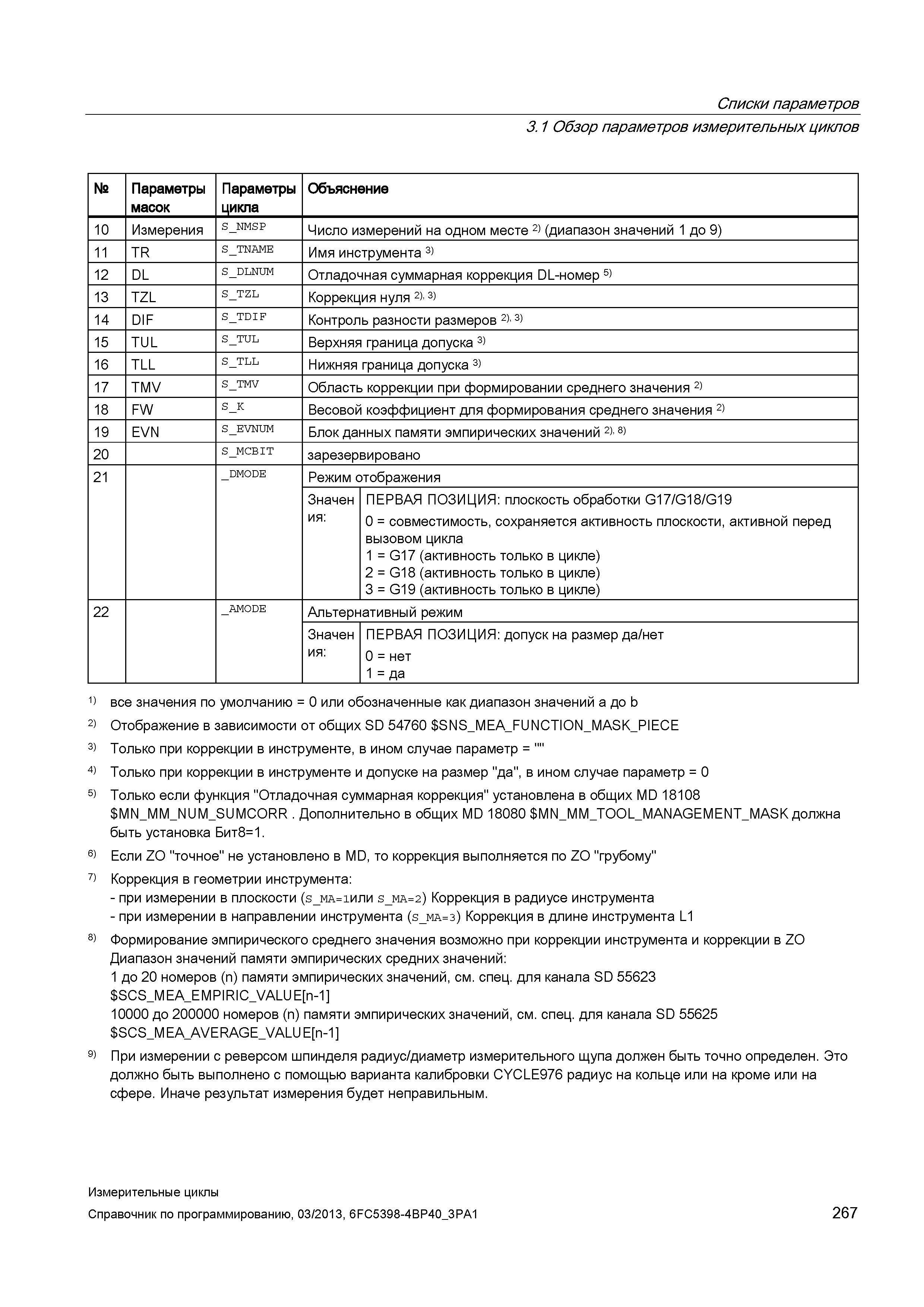

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметры цикла Объяснение 10 Измерения S_NMSP Число измерений на одном месте 2) (диапазон значений 1 до 9) 11 TR S_TNAME Имя инструмента 3) 12 DL S_DLNUM Отладочная суммарная коррекция DL-номер 5) 13 TZL S_TZL Коррекция нуля 2), 3) 14 DIF S_TDIF Контроль разности размеров 2) 3) 15 TUL S_TUL Верхняя граница допуска 3) 16 TLL S_TLL Нижняя граница допуска 3) 17 TMV S_TMV Область коррекции при формировании среднего значения 2) 18 FW S_K Весовой коэффициент для формирования среднего значения 2) 19 EVN S_EVNUM Блок данных памяти эмпирических значений 2), 8) 20 S_MCBIT зарезервировано 21 _DMODE Режим отображения Значен ия: ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, сохраняется активность плоскости, активной перед вызовом цикла 1 = G17 (активность только в цикле) 2 = G18 (активность только в цикле) 3 = G19 (активность только в цикле) 22 _AMODE Альтернативный режим Значен ия: ПЕРВАЯ ПОЗИЦИЯ: допуск на размер да/нет 0 = нет 1 = да 1) все значения по умолчанию = 0 или обозначенные как диапазон значений а до b 2) Отображение в зависимости от общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE 3) Только при коррекции в инструменте, в ином случае параметр = 4) Только при коррекции в инструменте и допуске на размер "да", в ином случае параметр = 0 5) Только если функция "Отладочная суммарная коррекция" установлена в общих MD 18108 MN_MM_NUM_SUMCORR Дополнительно в общих MD 18080 MN_MM_TOOL_MANAGEMENT_MASK должна быть установка Бит8=1. 6) Если ZO "точное" не установлено в MD, то коррекция выполняется по ZO "грубому" 7) Коррекция в геометрии инструмента: - при измерении в плоскости _ма=1или s_ma=2) Коррекция в радиусе инструмента - при измерении в направлении инструмента (s_ma=3) Коррекция в длине инструмента L1 8) Формирование эмпирического среднего значения возможно при коррекции инструмента и коррекции в ZO Диапазон значений памяти эмпирических средних значений: 1 до 20 номеров (n) памяти эмпирических значений, см. спец. для канала SD 55623 SCS_MEA_E MPIRIC_VALUE n-1 10000 до 200000 номеров (n) памяти эмпирических значений, см. спец. для канала SD 55625 SCS_MEA_AVERAGE_VALUE n-1 9) При измерении с реверсом шпинделя радиус/диаметр измерительного щупа должен быть точно определен. Это должно быть выполнено с помощью варианта калибровки CYCLE976 радиус на кольце или на кроме или на сфере. Иначе результат измерения будет неправильным. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 267
