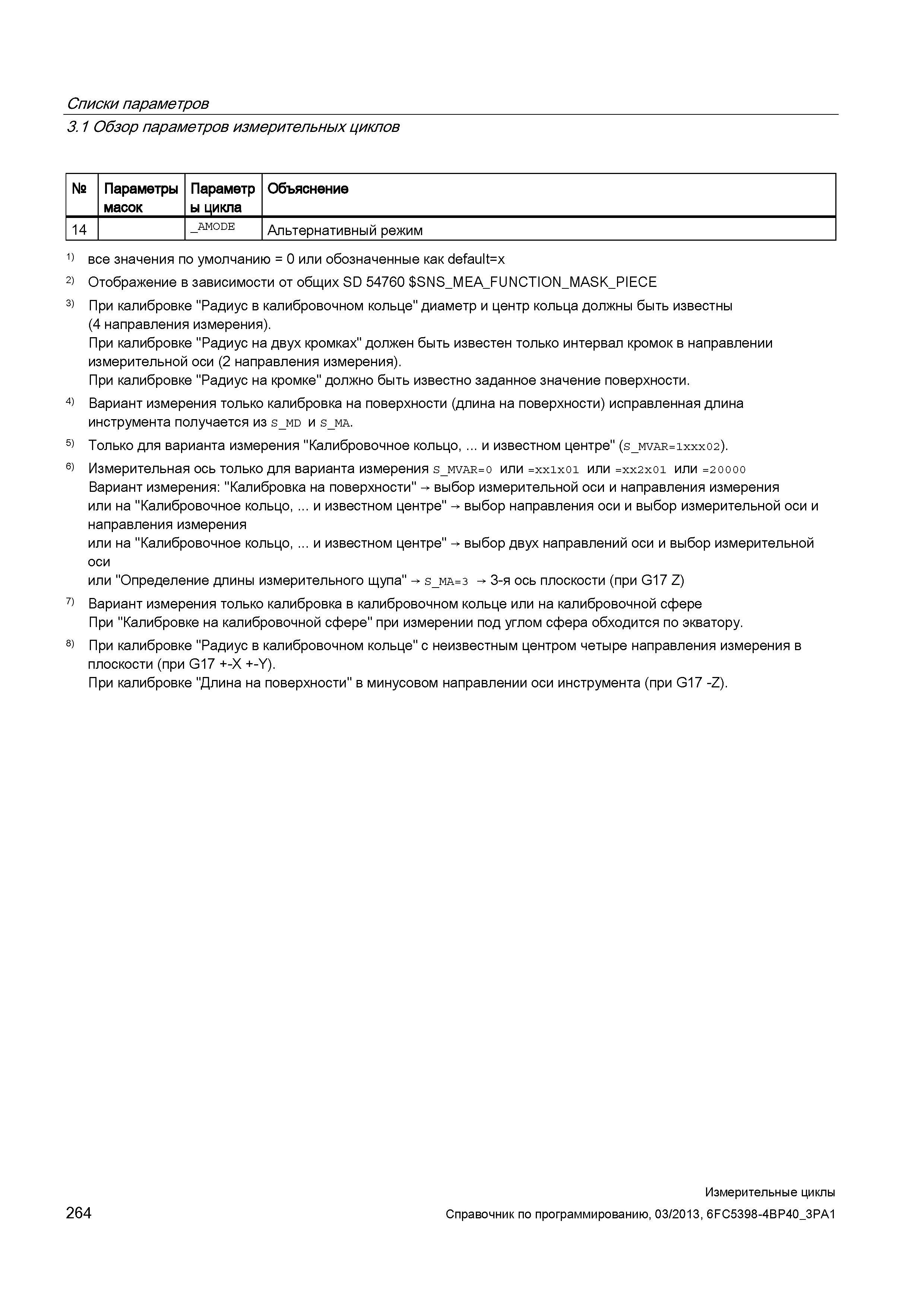

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметр ы цикла Объяснение 14 _AMODE Альтернативный режим 1) все значения по умолчанию = 0 или обозначенные как default=x 2) Отображение в зависимости от общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE 3) При калибровке "Радиус в калибровочном кольце" диаметр и центр кольца должны быть известны (4 направления измерения). При калибровке "Радиус на двух кромках" должен быть известен только интервал кромок в направлении измерительной оси (2 направления измерения). При калибровке "Радиус на кромке" должно быть известно заданное значение поверхности. 4) Вариант измерения только калибровка на поверхности (длина на поверхности) исправленная длина инструмента получается из s_md и s_ma. 5) Только для варианта измерения "Калибровочное кольцо, ... и известном центре" (s_mvar=1xxx02). 6) Измерительная ось только для варианта измерения s_mvar=o или =xx1x01 или =xx2x01 или =20000 Вариант измерения: "Калибровка на поверхности" выбор измерительной оси и направления измерения или на "Калибровочное кольцо, ... и известном центре" выбор направления оси и выбор измерительной оси и направления измерения или на "Калибровочное кольцо, ... и известном центре" выбор двух направлений оси и выбор измерительной оси или "Определение длины измерительного щупа" s_ma=3 3-я ось плоскости (при G17 Z) 7) Вариант измерения только калибровка в калибровочном кольце или на калибровочной сфере При "Калибровке на калибровочной сфере" при измерении под углом сфера обходится по экватору. 8) При калибровке "Радиус в калибровочном кольце" с неизвестным центром четыре направления измерения в плоскости (при G17 +-X +-Y). При калибровке "Длина на поверхности" в минусовом направлении оси инструмента (при G17 -Z). 264 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
