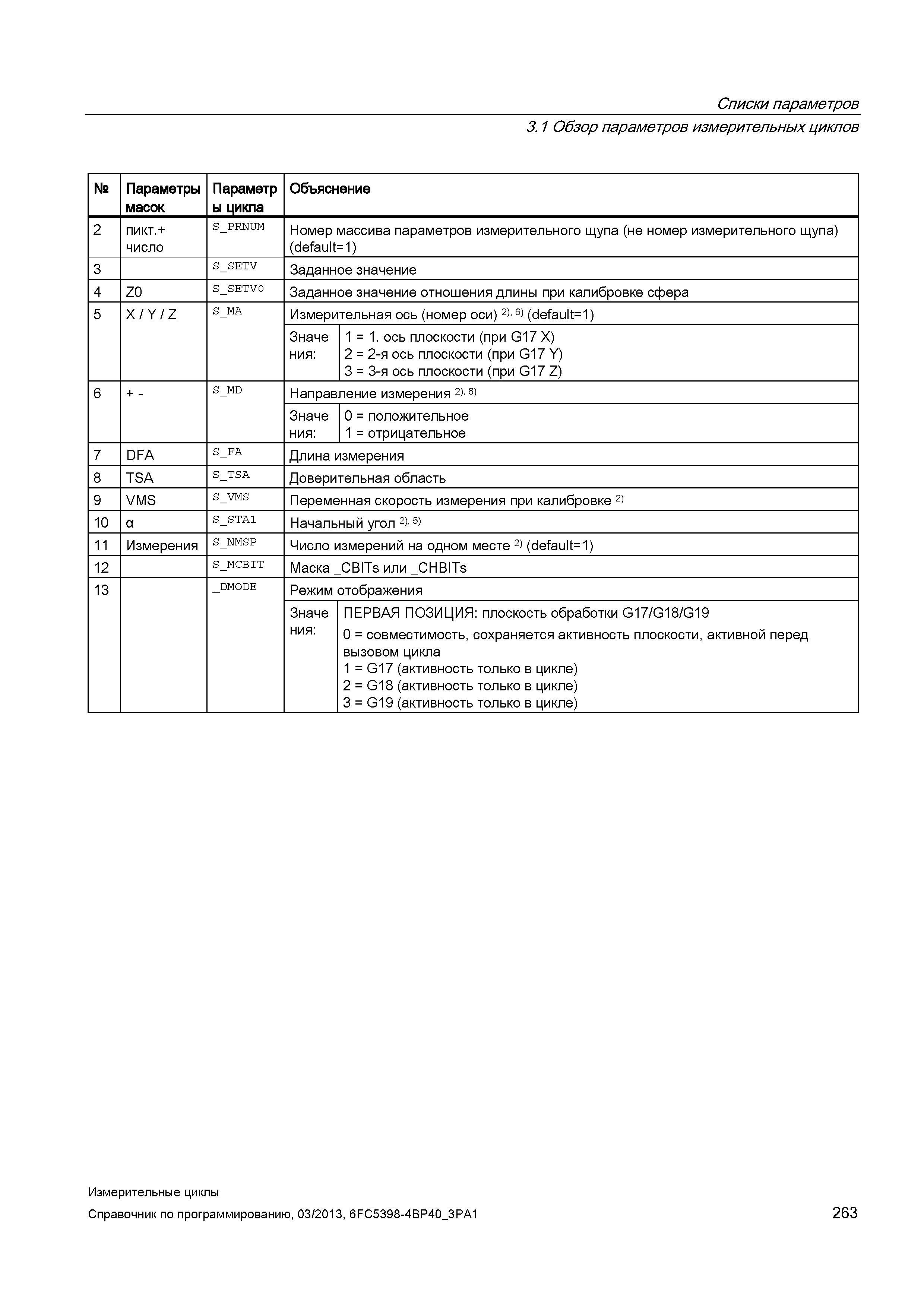

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметр ы цикла Объяснение 2 пикт.+ число S_PRNUM Номер массива параметров измерительного щупа (не номер измерительного щупа) (default=1) 3 S_SETV Заданное значение 4 Z0 S_SETV0 Заданное значение отношения длины при калибровке сфера 5 X / Y / Z S_MA Измерительная ось (номер оси) 2), 6) (default=1) Значе ния: 1 = 1. ось плоскости (при G17 X) 2 = 2-я ось плоскости (при G17 Y) 3 = 3-я ось плоскости (при G17 Z) 6 + - S_MD Направление измерения 2), 6) Значе ния: 0 = положительное 1 = отрицательное 7 DFA S_FA Длина измерения 8 TSA S_TSA Доверительная область 9 VMS S_VMS Переменная скорость измерения при калибровке 2) 10 а S_STA1 Начальный угол 2), 5) 11 Измерения S_NMSP Число измерений на одном месте 2) (default=1) 12 S_MCBIT Маска _CBITs или _CHBITs 13 _DMODE Режим отображения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, сохраняется активность плоскости, активной перед вызовом цикла 1 = G17 (активность только в цикле) 2 = G18 (активность только в цикле) 3 = G19 (активность только в цикле) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 263
