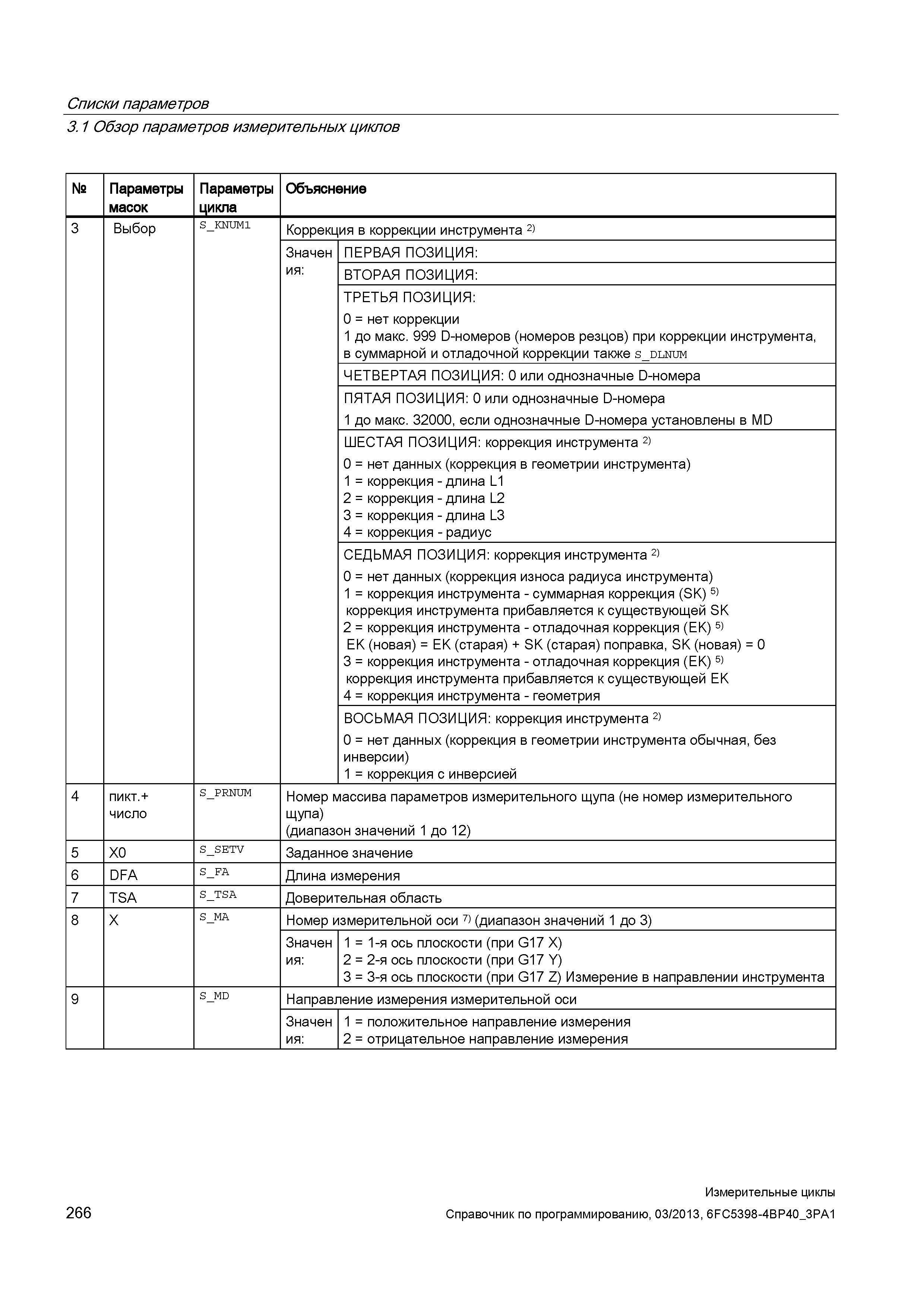

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметры цикла Объяснение 3 Выбор S_KNUM1 Коррекция в коррекции инструмента 2) Значен ия: ПЕРВАЯ ПОЗИЦИЯ: ВТОРАЯ ПОЗИЦИЯ: ТРЕТЬЯ ПОЗИЦИЯ: 0 = нет коррекции 1 до макс. 999 D-номеров (номеров резцов) при коррекции инструмента, в суммарной и отладочной коррекции также s_dlnum ЧЕТВЕРТАЯ ПОЗИЦИЯ: 0 или однозначные D-номера ПЯТАЯ ПОЗИЦИЯ: 0 или однозначные D-номера 1 до макс. 32000, если однозначные D-номера установлены в MD ШЕСТАЯ ПОЗИЦИЯ: коррекция инструмента 2) 0 = нет данных (коррекция в геометрии инструмента) 1 = коррекция - длина L1 2 = коррекция - длина L2 3 = коррекция - длина L3 4 = коррекция - радиус СЕДЬМАЯ ПОЗИЦИЯ: коррекция инструмента 2) 0 = нет данных (коррекция износа радиуса инструмента) 1 = коррекция инструмента - суммарная коррекция (SK) 5) коррекция инструмента прибавляется к существующей SK 2 = коррекция инструмента - отладочная коррекция (EK) 5) EK (новая) = EK (старая) + SK (старая) поправка, SK (новая) = 0 3 = коррекция инструмента - отладочная коррекция (EK) 5) коррекция инструмента прибавляется к существующей EK 4 = коррекция инструмента - геометрия ВОСЬМАЯ ПОЗИЦИЯ: коррекция инструмента 2) 0 = нет данных (коррекция в геометрии инструмента обычная, без инверсии) 1 = коррекция с инверсией 4 пикт.+ число S_PRNUM Номер массива параметров измерительного щупа (не номер измерительного щупа) (диапазон значений 1 до 12) 5 X0 S_SETV Заданное значение 6 DFA S_FA Длина измерения 7 TSA S_TSA Доверительная область 8 X S_MA Номер измерительной оси 7) (диапазон значений 1 до 3) Значен ия: 1 = 1-я ось плоскости (при G17 X) 2 = 2-я ось плоскости (при G17 Y) 3 = 3-я ось плоскости (при G17 Z) Измерение в направлении инструмента 9 S_MD Направление измерения измерительной оси Значен ия: 1 = положительное направление измерения 2 = отрицательное направление измерения 266 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
