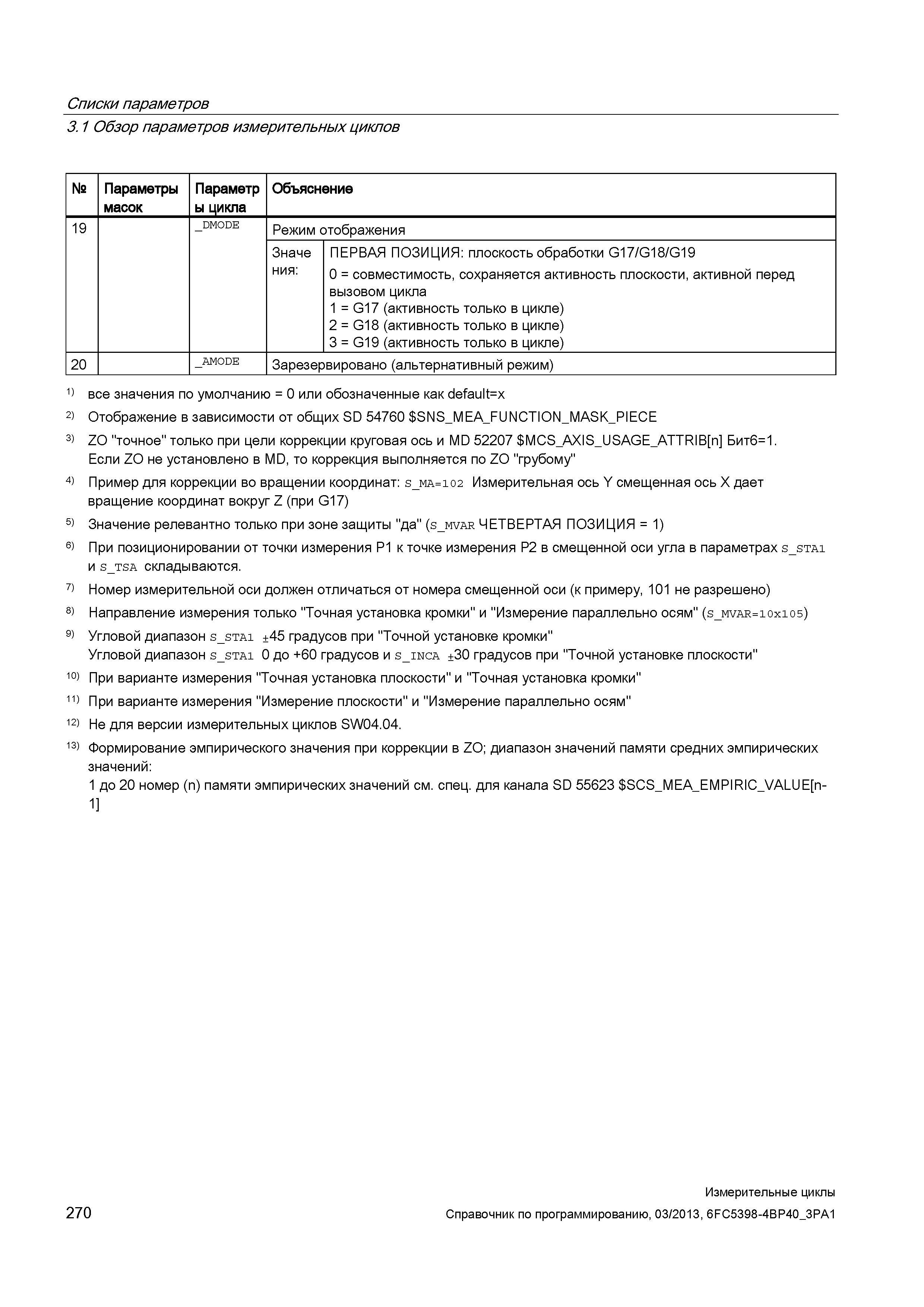

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметр ы цикла Объяснение 19 _DMODE Режим отображения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, сохраняется активность плоскости, активной перед вызовом цикла 1 = G17 (активность только в цикле) 2 = G18 (активность только в цикле) 3 = G19 (активность только в цикле) 20 _AMODE Зарезервировано (альтернативный режим) 1) все значения по умолчанию = 0 или обозначенные как default=x 2) Отображение в зависимости от общих SD 54760 SNS_MEA_FUNCTION_MASK_PIECE 3) ZO "точное" только при цели коррекции круговая ось и MD 52207 MCS_AXIS_USAGE_ATTRIB n Бит6=1. Если ZO не установлено в MD, то коррекция выполняется по ZO "грубому" 4) Пример для коррекции во вращении координат: s_ma=102 Измерительная ось Y смещенная ось X дает вращение координат вокруг Z (при G17) 5) Значение релевантно только при зоне защиты "да" (s_mvar ЧЕТВЕРТАЯ ПОЗИЦИЯ = 1) 6) При позиционировании от точки измерения P1 к точке измерения P2 в смещенной оси угла в параметрах s_sta1 и s_tsa складываются. 7) Номер измерительной оси должен отличаться от номера смещенной оси (к примеру, 101 не разрешено) 8) Направление измерения только "Точная установка кромки" и "Измерение параллельно осям" (s_mvar=10x105) 9) Угловой диапазон s_sta1 ±45 градусов при "Точной установке кромки" Угловой диапазон s_sta1 0 до +60 градусов и s_inca ±30 градусов при "Точной установке плоскости" 10) При варианте измерения "Точная установка плоскости" и "Точная установка кромки" 11) При варианте измерения "Измерение плоскости" и "Измерение параллельно осям" 12) Не для версии измерительных циклов SW04.04. 13) Формирование эмпирического значения при коррекции в ZO; диапазон значений памяти средних эмпирических значений: 1 до 20 номер (n) памяти эмпирических значений см. спец. для канала SD 55623 SCS_MEA_EMPIRIC_VALUE n-1 270 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
