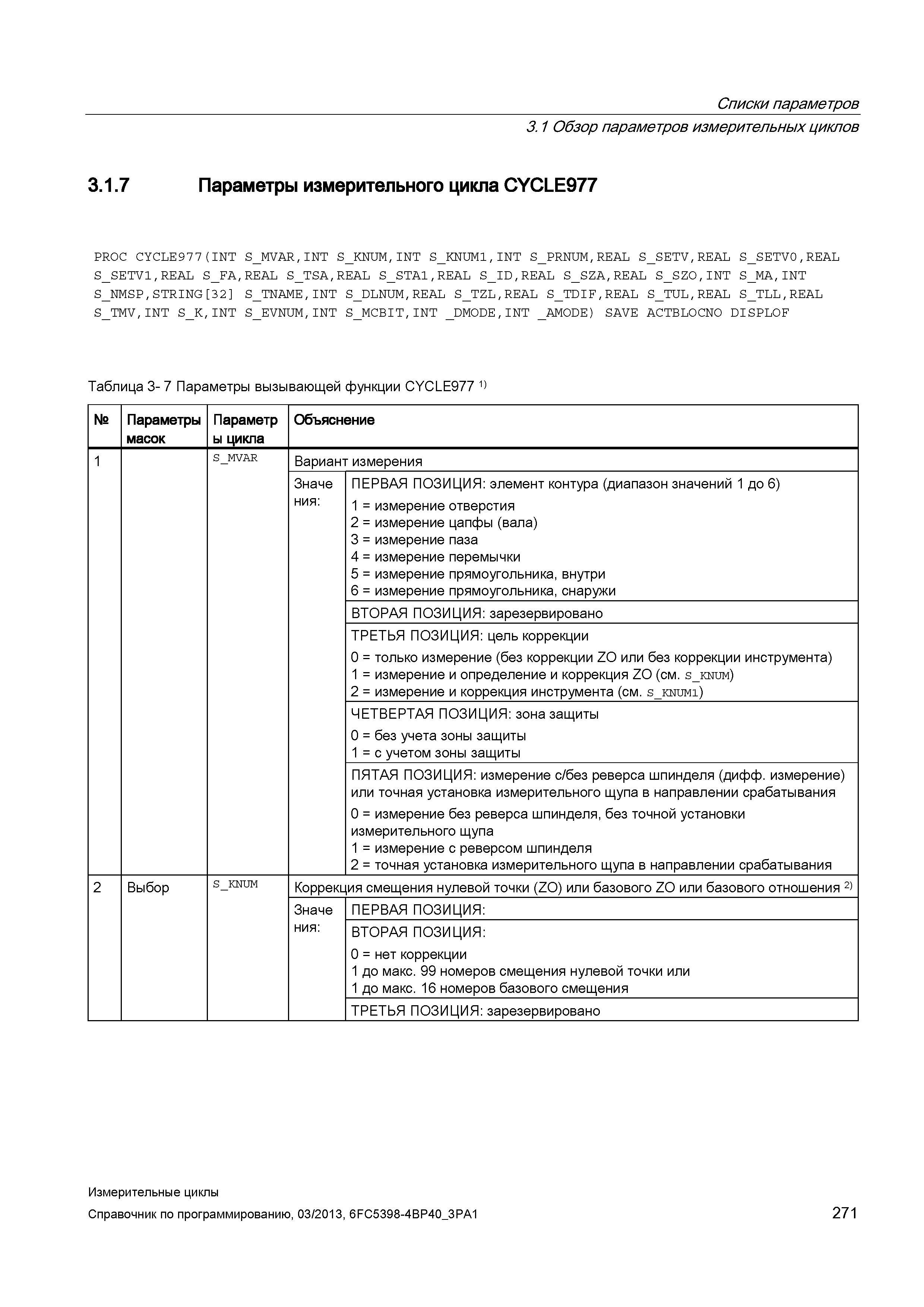

Списки параметров 3.1 Обзор параметров измерительных циклов 3.1.7 Параметры измерительного цикла CYCLE977 PROC CYCLE977(INT S_MVAR,INT S_KNUM,INT S_KNUM1,INT S_PRNUM,REAL S_SETV,REAL S_SETV0,REAL S_SETV1,REAL S_FA,REAL S_TSA,REAL S_STA1,REAL S_ID,REAL S_SZA,REAL S_SZO,INT S_MA,INT S_NMSP,STRING 32 S_TNAME,INT S_DLNUM,REAL S_TZL,REAL S_TDIF,REAL S_TUL,REAL S_TLL,REAL S_TMV,INT S_K,INT S_EVNUM,INT S_MCBIT,INT _DMODE,INT _AMODE) SAVE ACTBLOCNO DISPLOF Таблица 3- 7 Параметры вызывающей функции CYCLE977 1) № 1 Параметры масок Параметр ы цикла Объяснение Вариант измерения Значе ния: ПЕРВАЯ ПОЗИЦИЯ: элемент контура (диапазон значений 1 до 6) 1 = измерение отверстия 2 = измерение цапфы (вала) 3 = измерение паза 4 = измерение перемычки 5 = измерение прямоугольника, внутри 6 = измерение прямоугольника, снаружи ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: цель коррекции 0 = только измерение (без коррекции ZO или без коррекции инструмента) 1 = измерение и определение и коррекция ZO (см. s_knum) 2 = измерение и коррекция инструмента (см. s_knum1) ЧЕТВЕРТАЯ ПОЗИЦИЯ: зона защиты 0 = без учета зоны защиты 1 = с учетом зоны защиты ПЯТАЯ ПОЗИЦИЯ: измерение с/без реверса шпинделя (дифф. измерение) или точная установка измерительного щупа в направлении срабатывания 0 = измерение без реверса шпинделя, без точной установки измерительного щупа 1 = измерение с реверсом шпинделя 2 = точная установка измерительного щупа в направлении срабатывания Выбор Коррекция смещения нулевой точки (ZO) или базового ZO или базового отношения 2) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: ВТОРАЯ ПОЗИЦИЯ: 0 = нет коррекции 1 до макс. 99 номеров смещения нулевой точки или 1 до макс. 16 номеров базового смещения ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано 2 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 271
