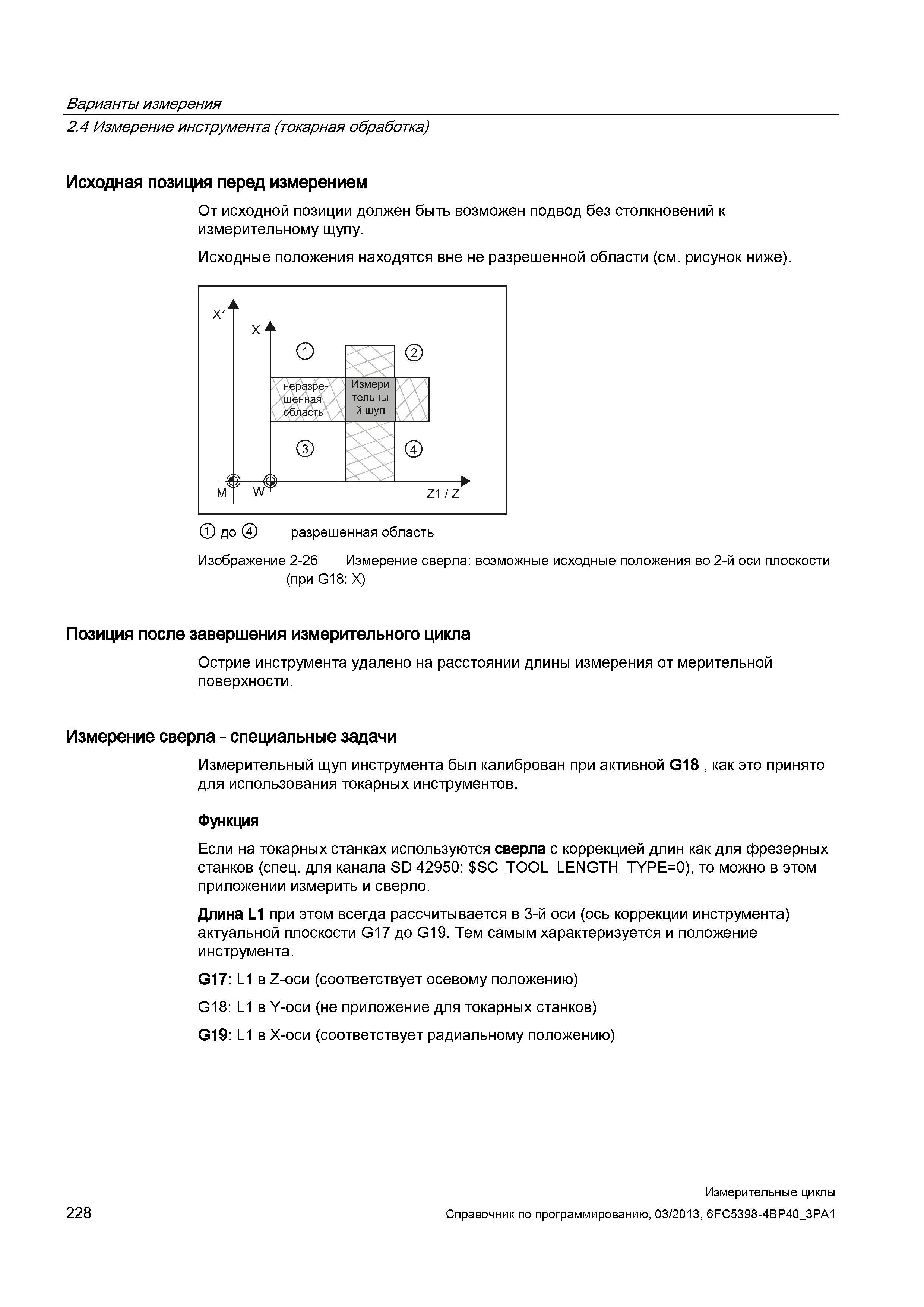

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Исходная позиция перед измерением От исходной позиции должен быть возможен подвод без столкновений к измерительному щупу. Исходные положения находятся вне не разрешенной области (см. рисунок ниже). Изображение 2-26 Измерение сверла: возможные исходные положения во 2-й оси плоскости (при G18: X) Позиция после завершения измерительного цикла Острие инструмента удалено на расстоянии длины измерения от мерительной поверхности. Измерение сверла - специальные задачи Измерительный щуп инструмента был калиброван при активной G18 , как это принято для использования токарных инструментов. Функция Если на токарных станках используются сверла с коррекцией длин как для фрезерных станков (спец. для канала SD 42950: SC_TOOL_LENGTH_TYPE=0), то можно в этом приложении измерить и сверло. Длина L1 при этом всегда рассчитывается в 3-й оси (ось коррекции инструмента) актуальной плоскости G17 до G19. Тем самым характеризуется и положение инструмента. G17: L1 в Z-оси (соответствует осевому положению) G18: L1 в Y-оси (не приложение для токарных станков) G19: L1 в Х-оси (соответствует радиальному положению) 228 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
