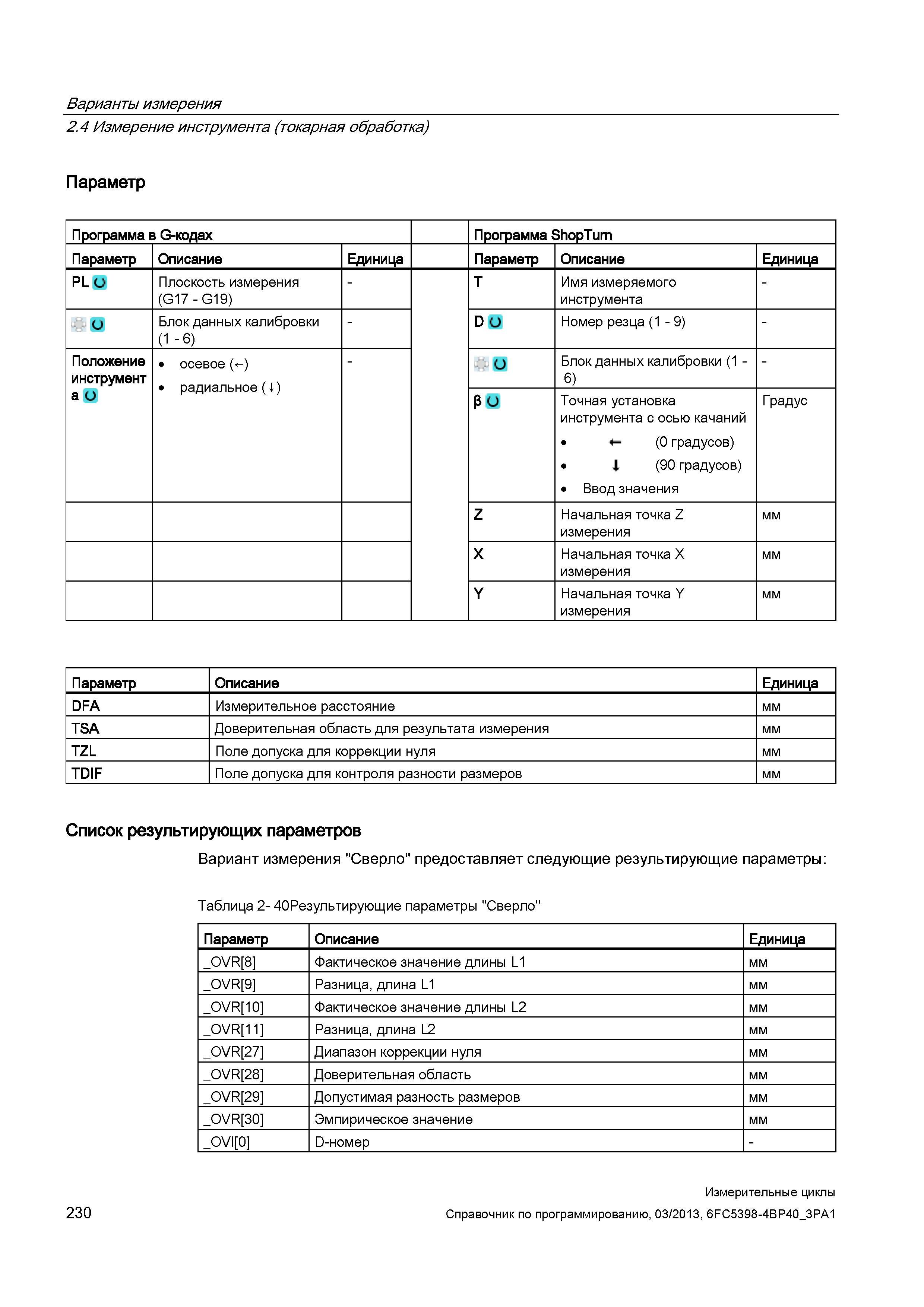

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Параметр Программа в G-кодах Программа ShopTurn Параметр Описание Единица Параметр Описание Единица PL и Плоскость измерения (G17 - G19) - T Имя измеряемого инструмента - Блок данных калибровки (1 - 6) - D и Номер резца (1 - 9) - Положение инструмент осевое ( ) радиальное (4) - &U Блок данных калибровки (1 -6) - а О ро Точная установка инструмента с осью качаний (0 градусов) 1 (90 градусов) Ввод значения Градус Z Начальная точка Z измерения мм X Начальная точка X измерения мм Y Начальная точка Y измерения мм Параметр Описание Единица DFA Измерительное расстояние мм TSA Доверительная область для результата измерения мм TZL Поле допуска для коррекции нуля мм TDIF Поле допуска для контроля разности размеров мм Список результирующих параметров Вариант измерения "Сверло" предоставляет следующие результирующие параметры: Таблица 2- 40Результирующие параметры "Сверло" Параметр Описание Единица _OVR 8 Фактическое значение длины L1 мм _OVR 9 Разница, длина L1 мм _0VR 10 Фактическое значение длины L2 мм _OVR 11 Разница, длина L2 мм _OVR 27 Диапазон коррекции нуля мм _OVR 28 Доверительная область мм _OVR 29 Допустимая разность размеров мм _0VR 30 Эмпирическое значение мм _0VI 0 D-номер - 230 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
