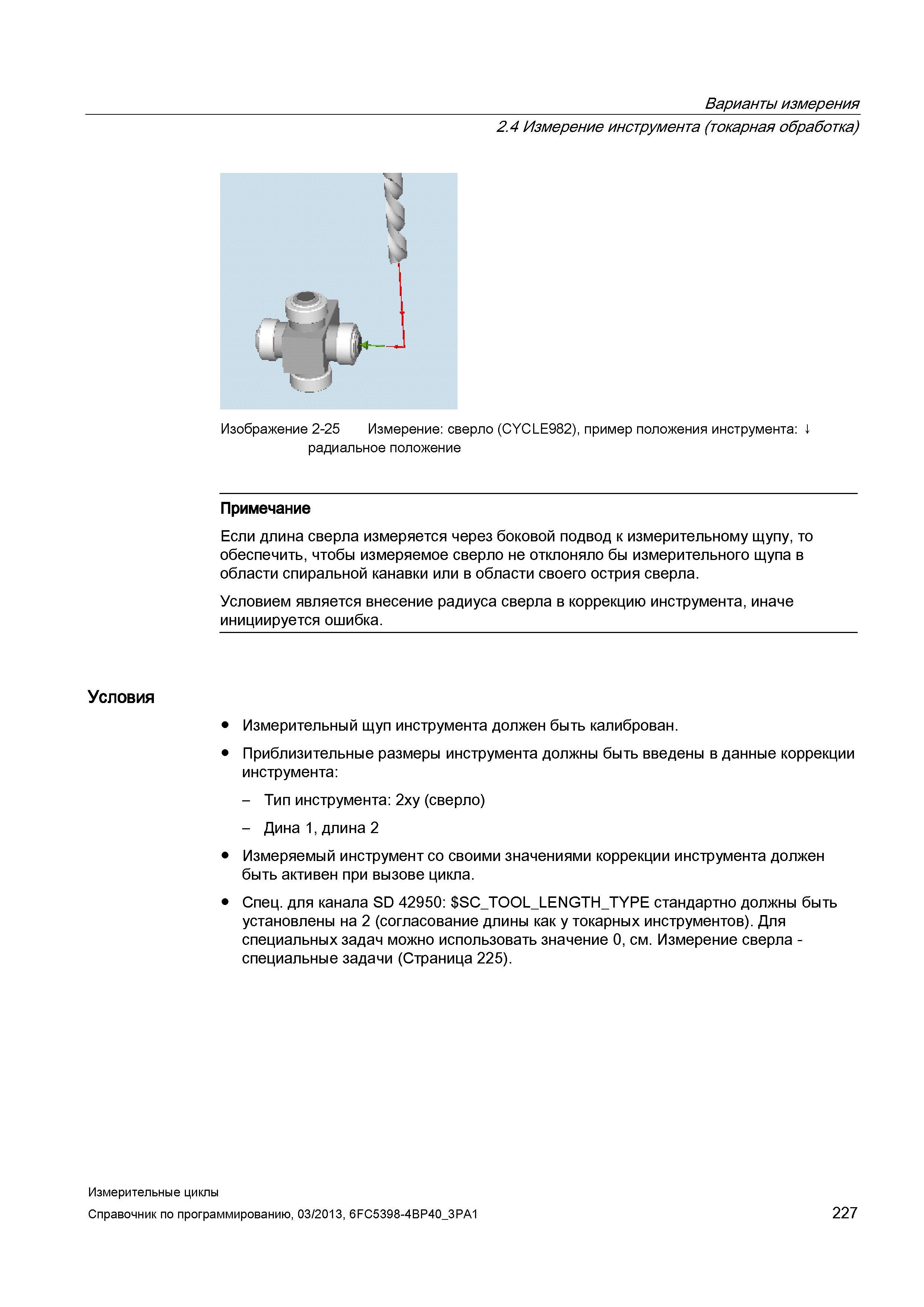

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Изображение 2-25 Измерение: сверло (CYCLE982), пример положения инструмента: 4 радиальное положение Примечание Если длина сверла измеряется через боковой подвод к измерительному щупу, то обеспечить, чтобы измеряемое сверло не отклоняло бы измерительного щупа в области спиральной канавки или в области своего острия сверла. Условием является внесение радиуса сверла в коррекцию инструмента, иначе инициируется ошибка. Условия Измерительный щуп инструмента должен быть калиброван. Приблизительные размеры инструмента должны быть введены в данные коррекции инструмента: - Тип инструмента: 2xy (сверло) - Дина 1, длина 2 Измеряемый инструмент со своими значениями коррекции инструмента должен быть активен при вызове цикла. Спец. для канала SD 42950: SC_TOOL_LENGTH_TYPE стандартно должны быть установлены на 2 (согласование длины как у токарных инструментов). Для специальных задач можно использовать значение 0, см. Измерение сверла -специальные задачи (Страница 225). Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 227
