SIEMENS | Руководство SIEMENS 2013 840D sl / 828D Измерительные циклы (Всего 322 стр.)




226 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.226
226 Варианты измерения 2 4 Измерение инструмента (токарная обработка) Принцип измерения Измеряются длина (L1 или L2) сверла в спараметрированной изме Руководство SIEMENS SINUMERIK 840D sl / 828D Программирование измерительных циклов числового программного управления (ЧПУ) металлорежущих станков Вер. 2013 Стр. 226

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 226 0226 Lab2u

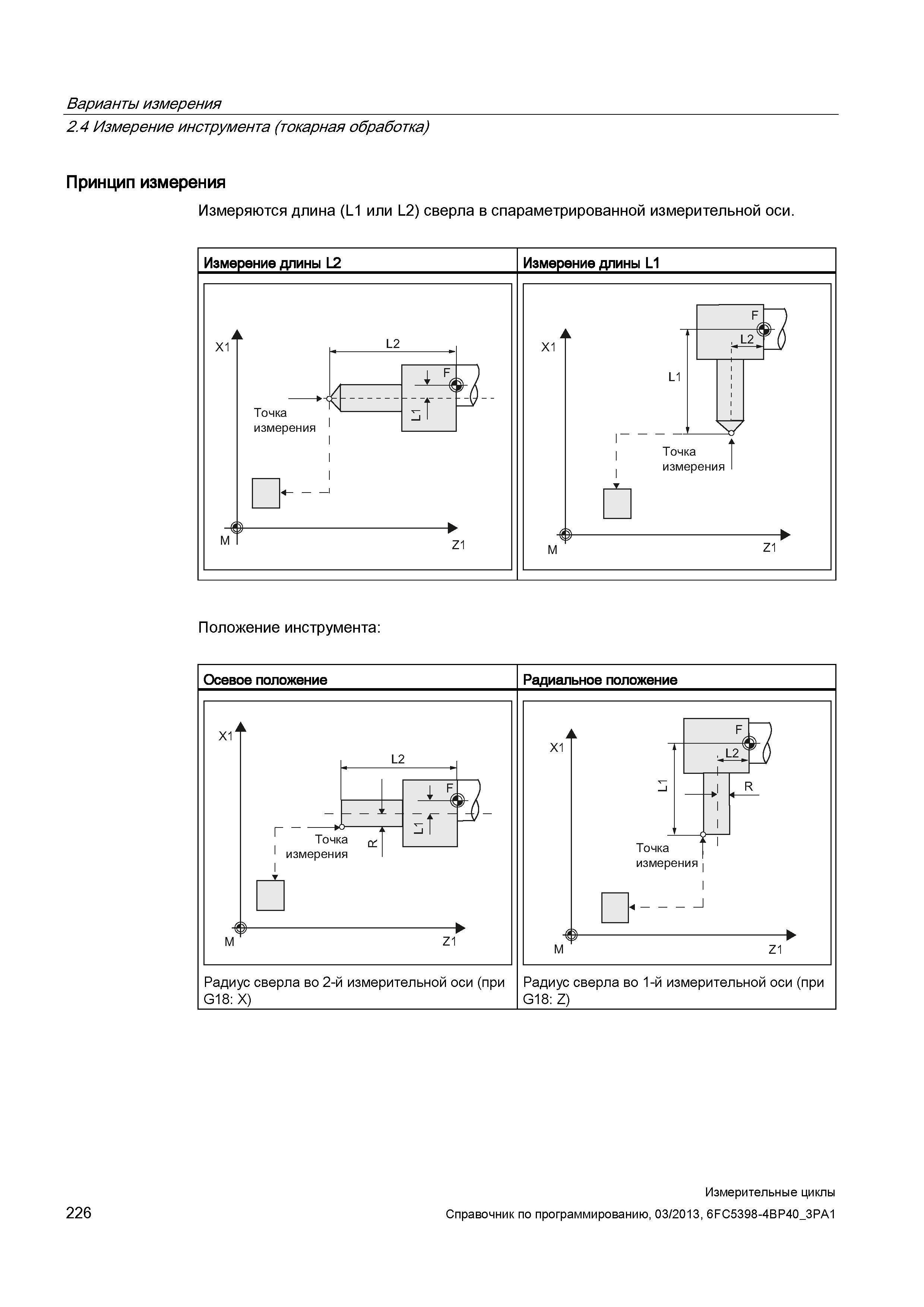

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Принцип измерения Измеряются длина (L1 или L2) сверла в спараметрированной измерительной оси. Измерение длины L2 Измерение длины L1 Положение инструмента: Осевое положение Радиальное положение Радиус сверла во 2-й измерительной оси (при G18: X) Радиус сверла во 1-й измерительной оси (при G18: Z) 226 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
