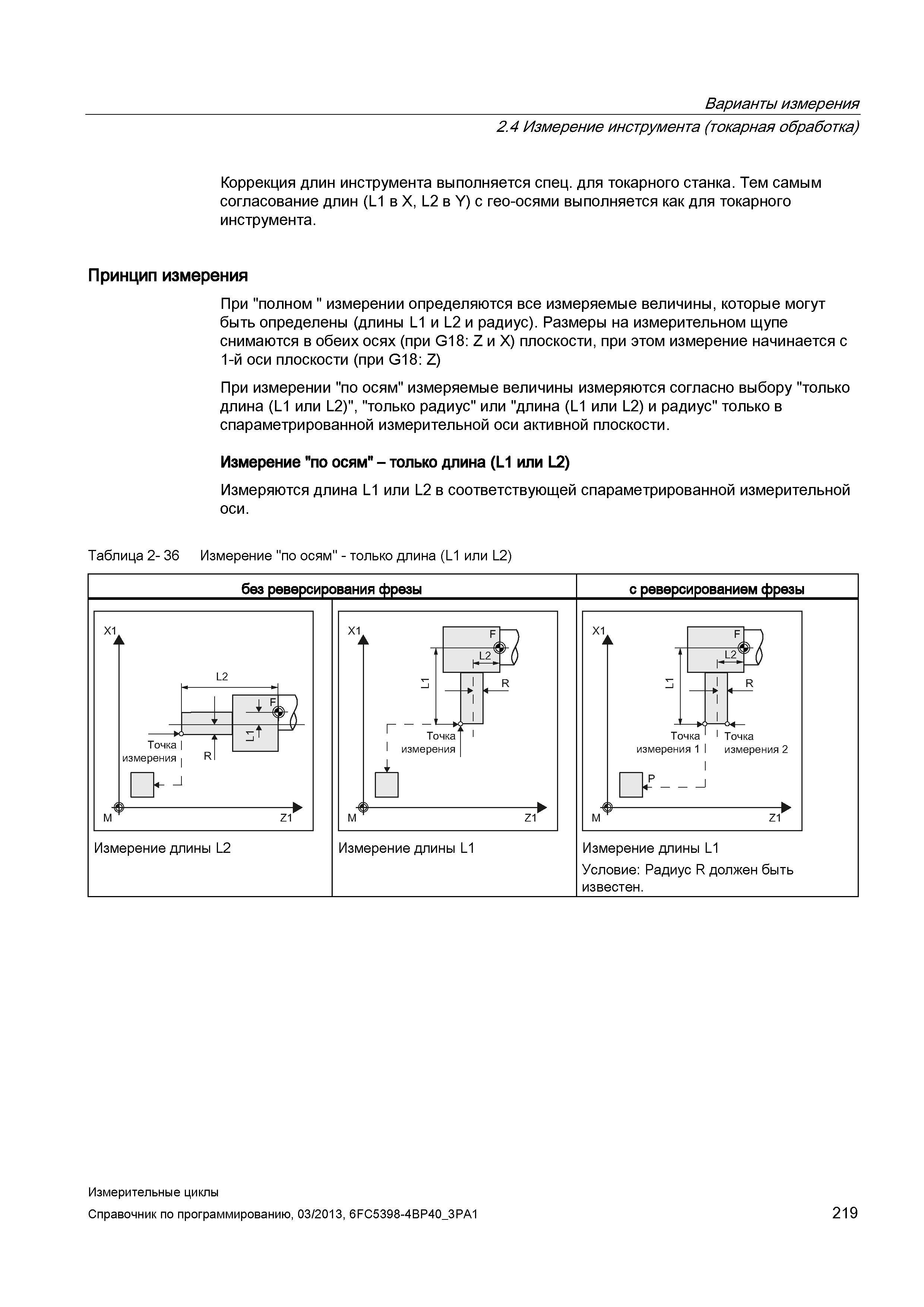

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Коррекция длин инструмента выполняется спец. для токарного станка. Тем самым согласование длин (L1 в X, L2 в Y) с гео-осями выполняется как для токарного инструмента. Принцип измерения При "полном " измерении определяются все измеряемые величины, которые могут быть определены (длины L1 и L2 и радиус). Размеры на измерительном щупе снимаются в обеих осях (при G18: Z и X) плоскости, при этом измерение начинается с 1-й оси плоскости (при G18: Z) При измерении "по осям" измеряемые величины измеряются согласно выбору "только длина (L1 или L2)", "только радиус" или "длина (L1 или L2) и радиус" только в спараметрированной измерительной оси активной плоскости. Измерение "по осям" - только длина (L1 или L2) Измеряются длина L1 или L2 в соответствующей спараметрированной измерительной оси. Таблица 2- 36 Измерение "по осям" - только длина (L1 или L2) без реверсирования фрезы с реверсированием фрезы Измерение длины L2 Измерение длины L1 XI м L2 В Точка 1 Точка измерения 11 измерения 2 ПК Z1 Измерение длины L1 Условие: Радиус R должен быть известен. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 219
