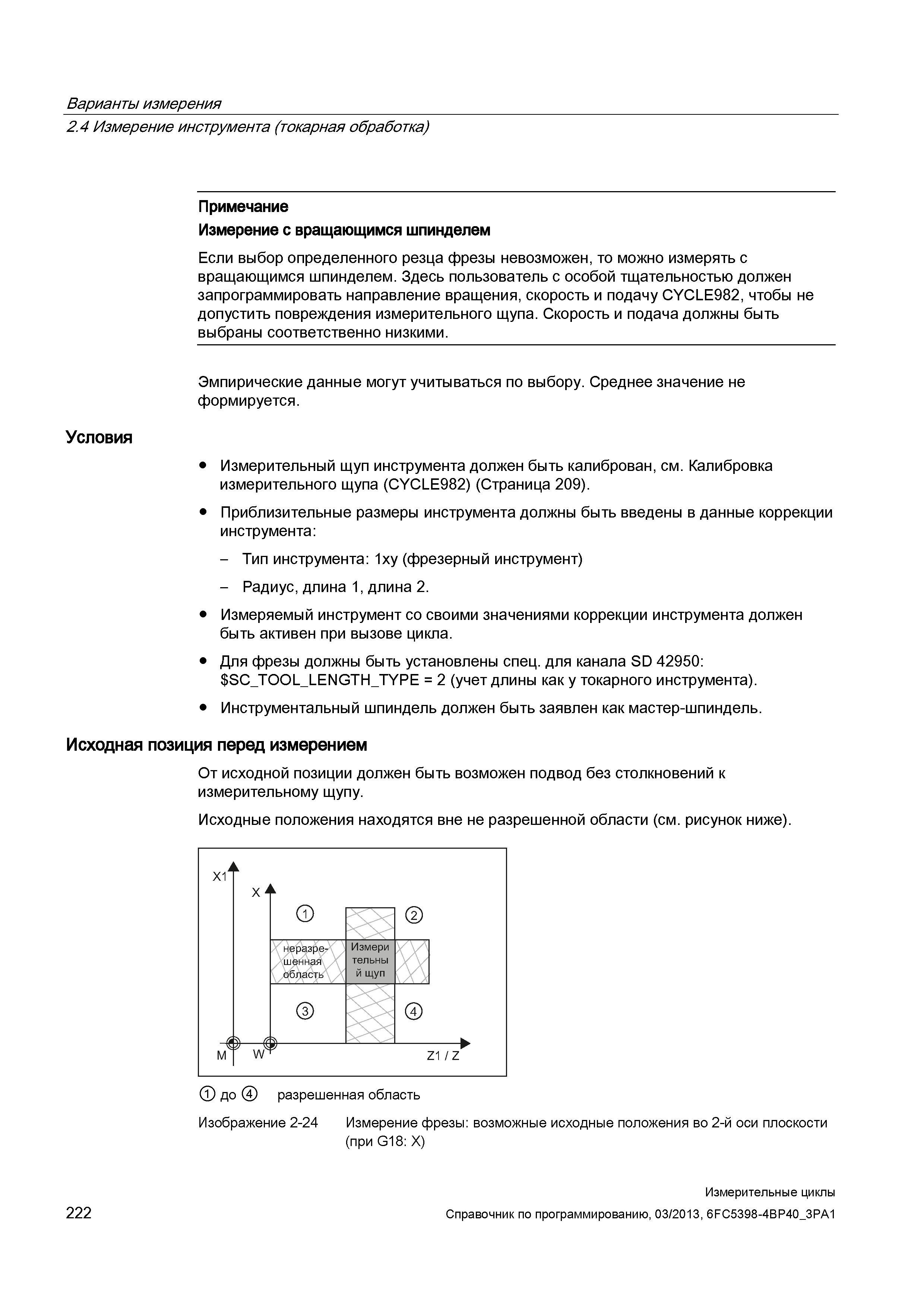

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Примечание Измерение с вращающимся шпинделем Если выбор определенного резца фрезы невозможен, то можно измерять с вращающимся шпинделем. Здесь пользователь с особой тщательностью должен запрограммировать направление вращения, скорость и подачу CYCLE982, чтобы не допустить повреждения измерительного щупа. Скорость и подача должны быть выбраны соответственно низкими. Эмпирические данные могут учитываться по выбору. Среднее значение не формируется. Условия Измерительный щуп инструмента должен быть калиброван, см. Калибровка измерительного щупа (CYCLE982) (Страница 209). Приблизительные размеры инструмента должны быть введены в данные коррекции инструмента: - Тип инструмента: 1xy (фрезерный инструмент) - Радиус, длина 1, длина 2. Измеряемый инструмент со своими значениями коррекции инструмента должен быть активен при вызове цикла. Для фрезы должны быть установлены спец. для канала SD 42950: SC_TOOL_LENGTH_TYPE = 2 (учет длины как у токарного инструмента). Инструментальный шпиндель должен быть заявлен как мастер-шпиндель. Исходная позиция перед измерением От исходной позиции должен быть возможен подвод без столкновений к измерительному щупу. Исходные положения находятся вне не разрешенной области (см. рисунок ниже). Изображение 2-24 Измерение фрезы: возможные исходные положения во 2-й оси плоскости (при G18: X) 222 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
