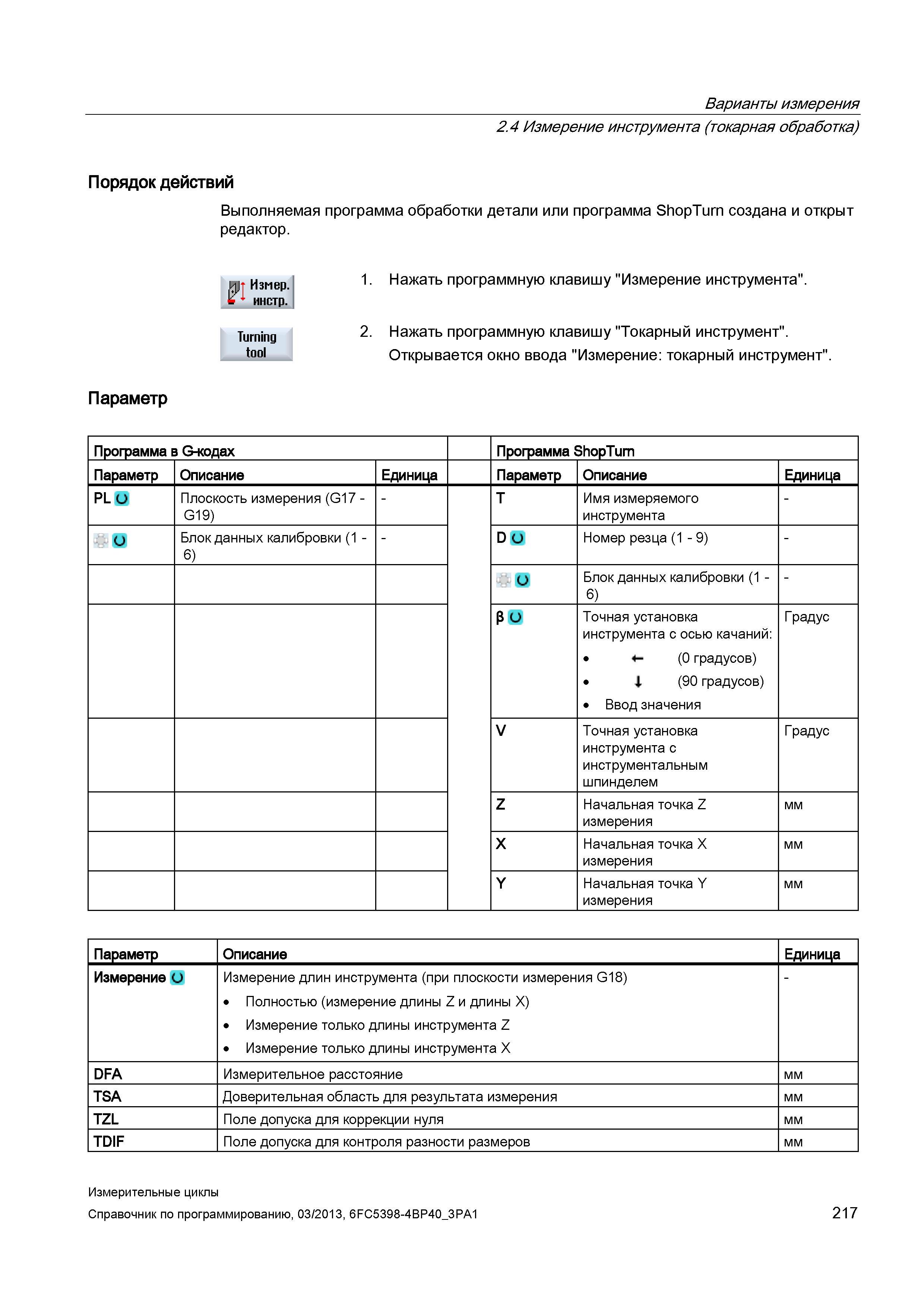

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Порядок действий Выполняемая программа обработки детали или программа ShopTurn создана и открыт редактор. 1. Нажать программную клавишу "Измерение инструмента". Turning tool 2. Нажать программную клавишу "Токарный инструмент". Открывается окно ввода "Измерение: токарный инструмент". Параметр Программа в G-кодах Программа ShopTurn Параметр Описание Единица Параметр Описание Единица PL и Плоскость измерения (G17 -G19) - T Имя измеряемого инструмента - Блок данных калибровки (1 -6) - D и Номер резца (1 - 9) - Блок данных калибровки (1 -6) - РО Точная установка инструмента с осью качаний: (0 градусов) 1 (90 градусов) Ввод значения Градус V Точная установка инструмента с инструментальным шпинделем Градус Z Начальная точка Z измерения мм X Начальная точка X измерения мм Y Начальная точка Y измерения мм Параметр Описание Единица Измерение О Измерение длин инструмента (при плоскости измерения G18) Полностью (измерение длины Z и длины X) Измерение только длины инструмента Z Измерение только длины инструмента Х DFA Измерительное расстояние мм TSA Доверительная область для результата измерения мм TZL Поле допуска для коррекции нуля мм TDIF Поле допуска для контроля разности размеров мм Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 217
