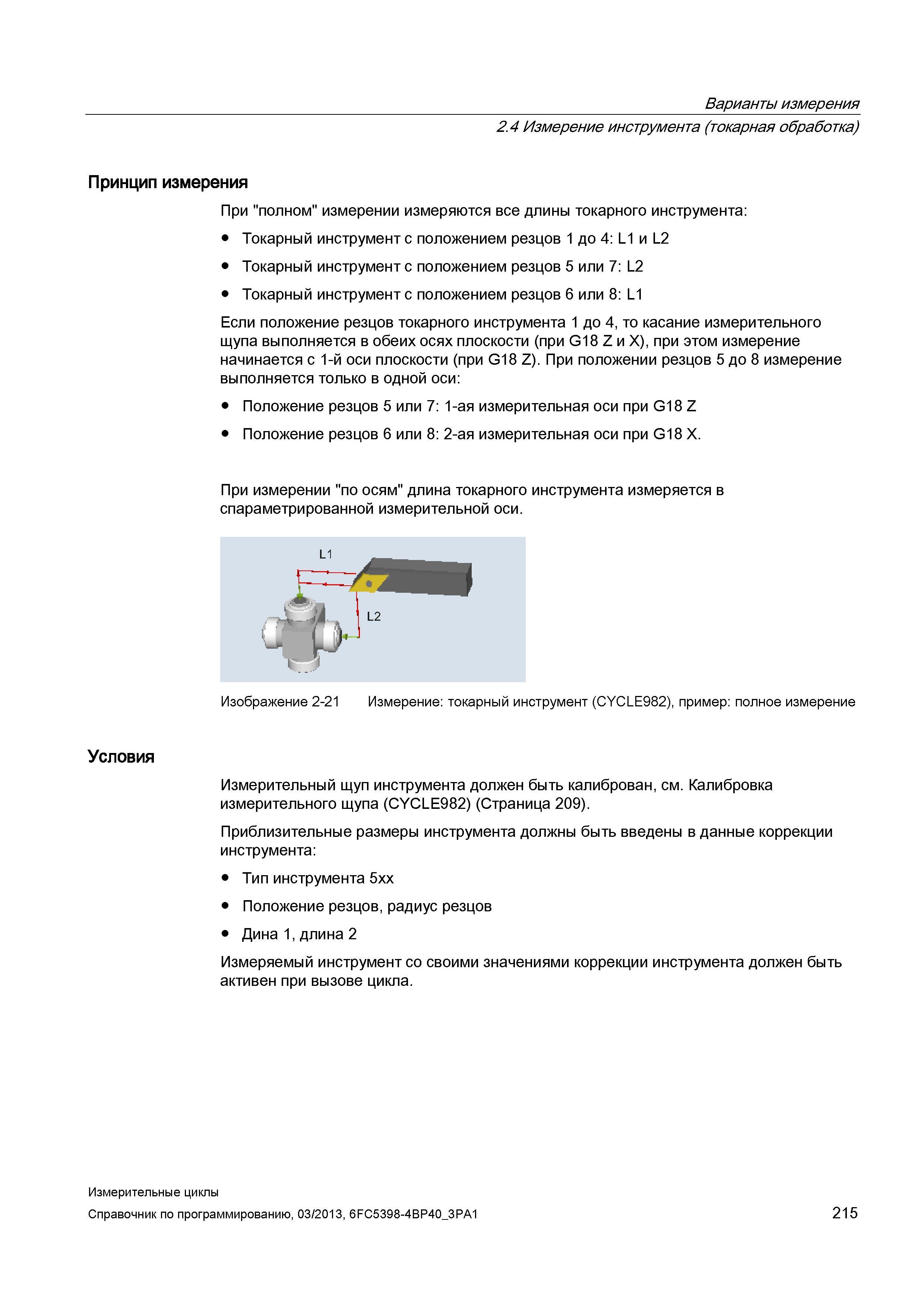

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Принцип измерения При "полном" измерении измеряются все длины токарного инструмента: Токарный инструмент с положением резцов 1 до 4: L1 и L2 Токарный инструмент с положением резцов 5 или 7: L2 Токарный инструмент с положением резцов 6 или 8: L1 Если положение резцов токарного инструмента 1 до 4, то касание измерительного щупа выполняется в обеих осях плоскости (при G18 Z и X), при этом измерение начинается с 1-й оси плоскости (при G18 Z). При положении резцов 5 до 8 измерение выполняется только в одной оси: Положение резцов 5 или 7: 1-ая измерительная оси при G18 Z Положение резцов 6 или 8: 2-ая измерительная оси при G18 Х. При измерении "по осям" длина токарного инструмента измеряется в спараметрированной измерительной оси. Изображение 2-21 Измерение: токарный инструмент (CYCLE982), пример: полное измерение Условия Измерительный щуп инструмента должен быть калиброван, см. Калибровка измерительного щупа (CYCLE982) (Страница 209). Приблизительные размеры инструмента должны быть введены в данные коррекции инструмента: Тип инструмента 5xx Положение резцов, радиус резцов Дина 1, длина 2 Измеряемый инструмент со своими значениями коррекции инструмента должен быть активен при вызове цикла. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 215
