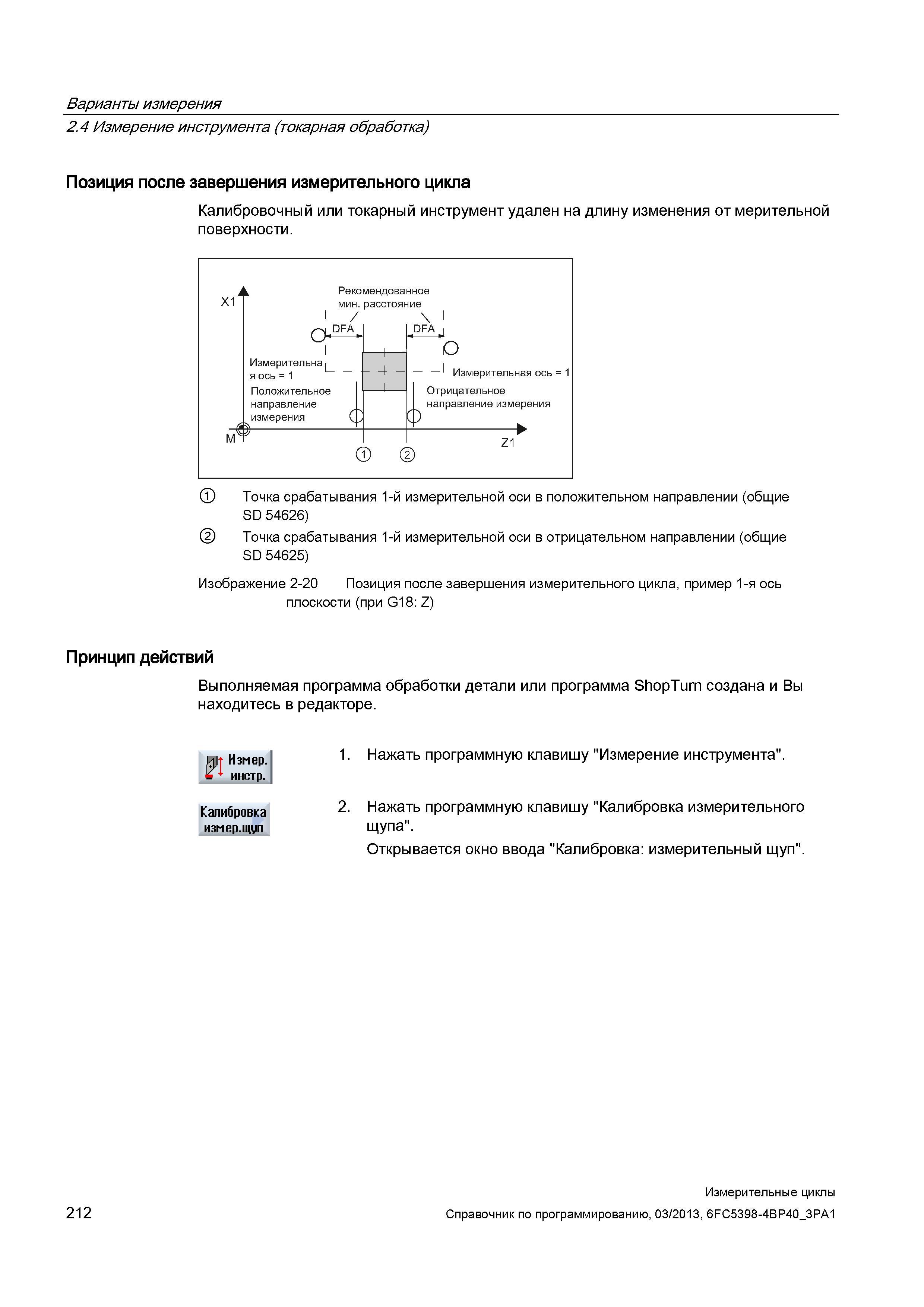

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Позиция после завершения измерительного цикла Калибровочный или токарный инструмент удален на длину изменения от мерительной поверхности. Х1 Рекомендованное мин. расстояние ' / \ i О DFA Измерительна я ось = 1 Положительное направление измерения I -_ с: DFA О О Измерительная ось = 1 Отрицательное направление измерения Z1 Точка срабатывания 1-й измерительной оси в положительном направлении (общие SD 54626) Точка срабатывания 1-й измерительной оси в отрицательном направлении (общие SD 54625) Изображение 2-20 Позиция после завершения измерительного цикла, пример 1-я ось плоскости (при G18: Z) Принцип действий Выполняемая программа обработки детали или программа ShopTurn создана и Вы находитесь в редакторе. И1Т Измер. ш * инстр. Калибровка измер. щуп 1. Нажать программную клавишу "Измерение инструмента". 2. Нажать программную клавишу "Калибровка измерительного щупа". Открывается окно ввода "Калибровка: измерительный щуп". 212 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
