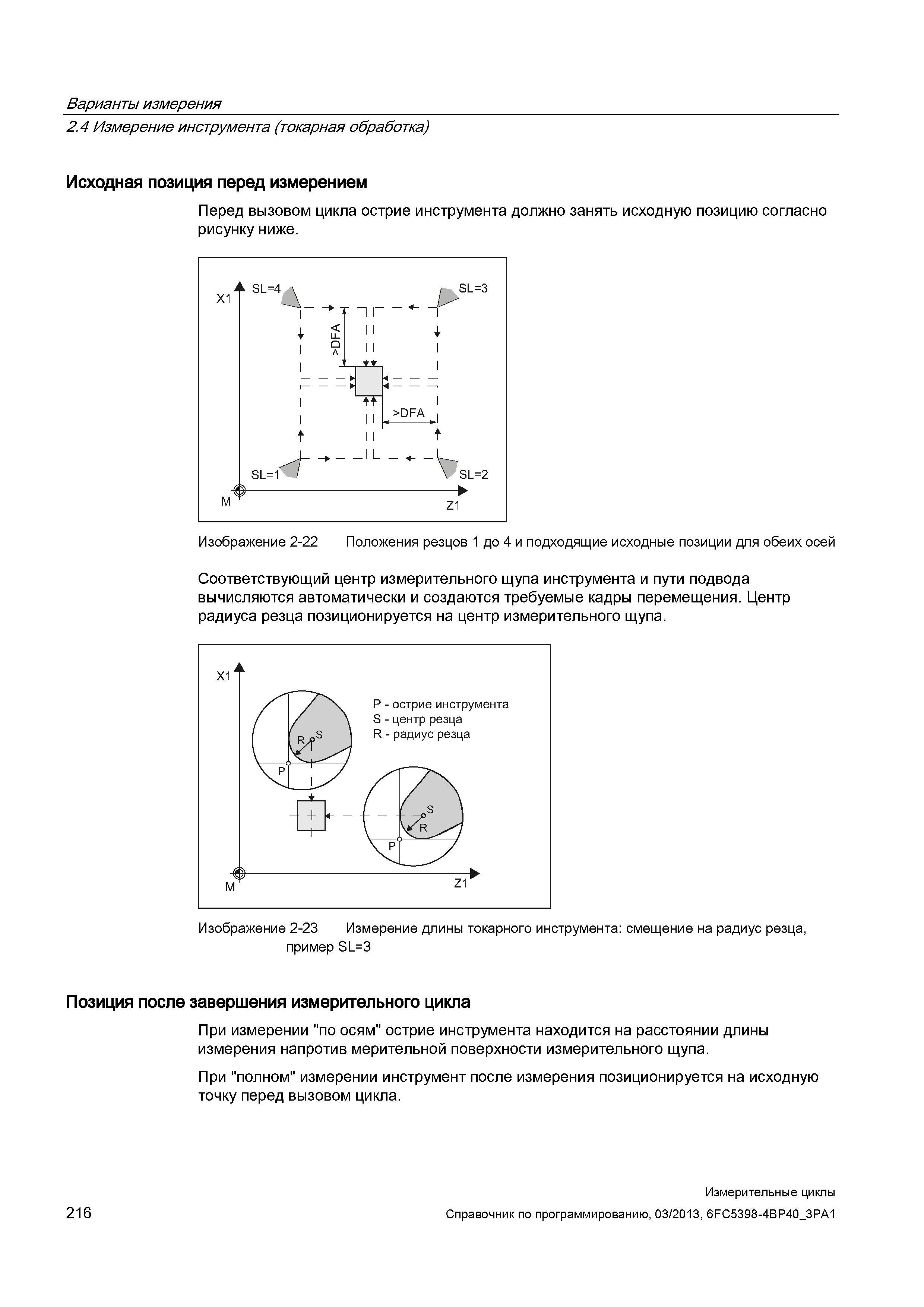

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Исходная позиция перед измерением Перед вызовом цикла острие инструмента должно занять исходную позицию согласно рисунку ниже. Изображение 2-22 Положения резцов 1 до 4 и подходящие исходные позиции для обеих осей Соответствующий центр измерительного щупа инструмента и пути подвода вычисляются автоматически и создаются требуемые кадры перемещения. Центр радиуса резца позиционируется на центр измерительного щупа. Изображение 2-23 Измерение длины токарного инструмента: смещение на радиус резца, пример SL=3 Позиция после завершения измерительного цикла При измерении "по осям" острие инструмента находится на расстоянии длины измерения напротив мерительной поверхности измерительного щупа. При "полном" измерении инструмент после измерения позиционируется на исходную точку перед вызовом цикла. 216 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
