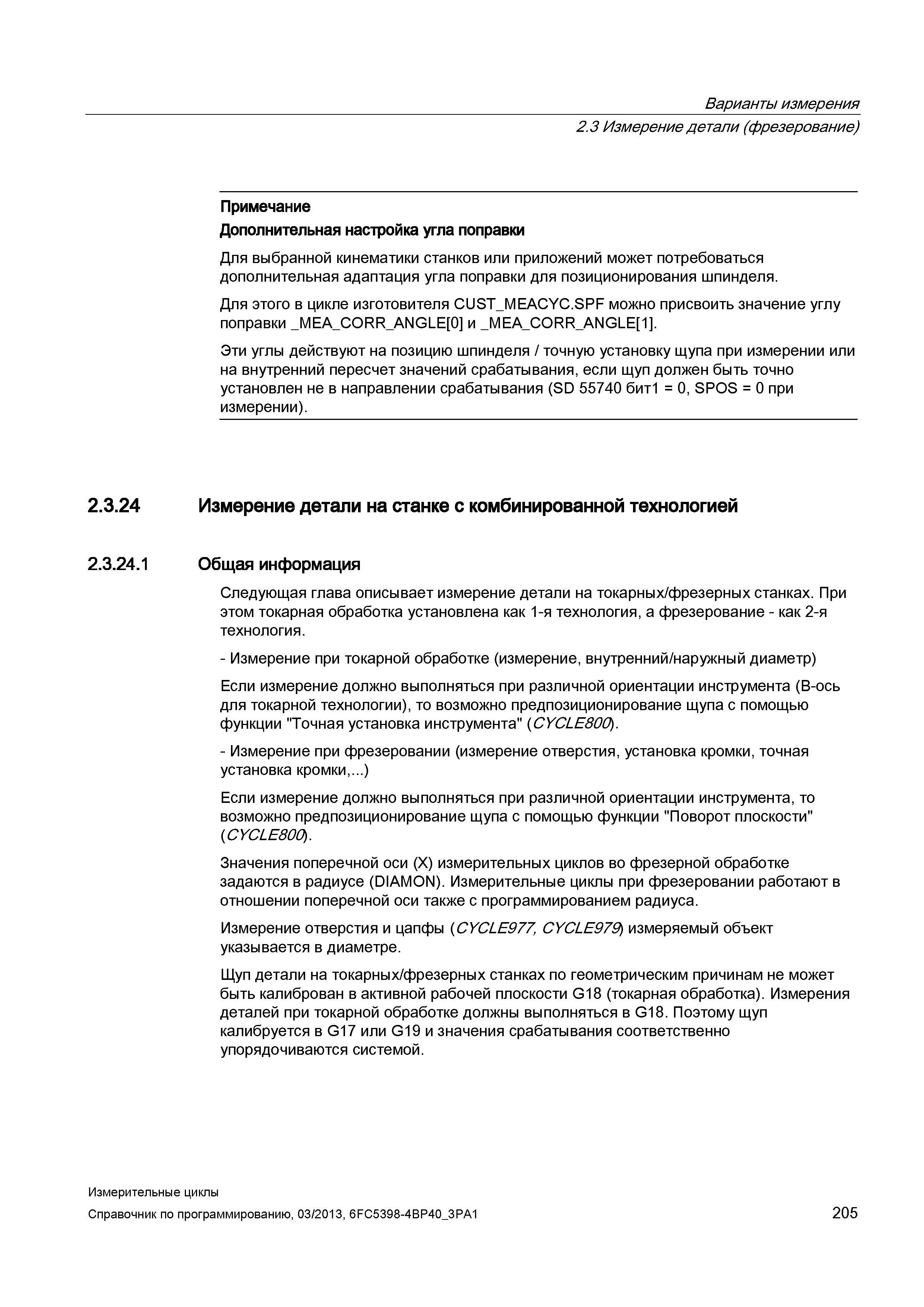

205 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.205

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 205 0205 Lab2u

Варианты измерения 2.3 Измерение детали (фрезерование) Примечание Дополнительная настройка угла поправки Для выбранной кинематики станков или приложений может потребоваться дополнительная адаптация угла поправки для позиционирования шпинделя. Для этого в цикле изготовителя CUST_MEACYC.SPF можно присвоить значение углу поправки _MEA_C0RR_ANGLE 0 и _MEA_C0RR_ANGLE 1 Эти углы действуют на позицию шпинделя / точную установку щупа при измерении или на внутренний пересчет значений срабатывания, если щуп должен быть точно установлен не в направлении срабатывания (SD 55740 бит1 = 0, SP0S = 0 при измерении). 2.3.24 Измерение детали на станке с комбинированной технологией 2.3.24.1 Общая информация Следующая глава описывает измерение детали на токарных/фрезерных станках. При этом токарная обработка установлена как 1-я технология, а фрезерование - как 2-я технология. - Измерение при токарной обработке (измерение, внутренний/наружный диаметр) Если измерение должно выполняться при различной ориентации инструмента (B-ось для токарной технологии), то возможно предпозиционирование щупа с помощью функции "Точная установка инструмента" (CYCLE800). - Измерение при фрезеровании (измерение отверстия, установка кромки, точная установка кромки,...) Если измерение должно выполняться при различной ориентации инструмента, то возможно предпозиционирование щупа с помощью функции "Поворот плоскости" (CYCLE800). Значения поперечной оси (X) измерительных циклов во фрезерной обработке задаются в радиусе (DIAM0N). Измерительные циклы при фрезеровании работают в отношении поперечной оси также с программированием радиуса. Измерение отверстия и цапфы (CYCLE977, CYCLE979) измеряемый объект указывается в диаметре. Щуп детали на токарных/фрезерных станках по геометрическим причинам не может быть калиброван в активной рабочей плоскости G18 (токарная обработка). Измерения деталей при токарной обработке должны выполняться в G18. Поэтому щуп калибруется в G17 или G19 и значения срабатывания соответственно упорядочиваются системой. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 205
