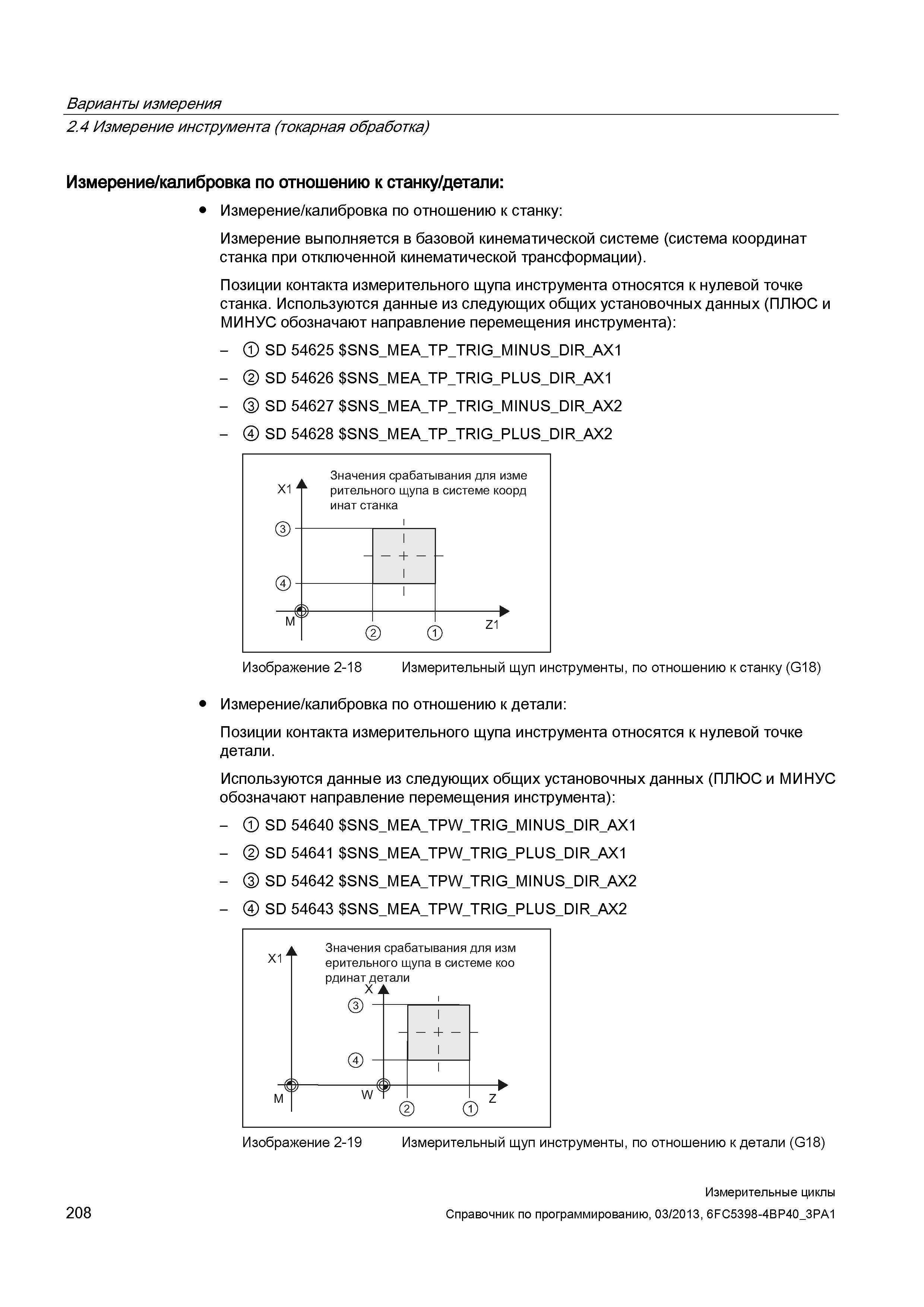

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Измерение/калибровка по отношению к станку/детали: Измерение/калибровка по отношению к станку: Измерение выполняется в базовой кинематической системе (система координат станка при отключенной кинематической трансформации). Позиции контакта измерительного щупа инструмента относятся к нулевой точке станка. Используются данные из следующих общих установочных данных (ПЛЮС и МИНУС обозначают направление перемещения инструмента): - SD 54625 SNS_MEA_TP_TRIG_MINUS_DIR_AX1 - SD 54626 SNS_MEA_TP_TRIG_PLUS_DIR_AX1 - SD 54627 SNS_MEA_TP_TRIG_MINUS_DIR_AX2 - SD 54628 SNS_MEA_TP_TRIG_PLUS_DIR_AX2 Х1 А С3\ Значения срабатывания для изме L рительного щупа в системе коорд инат станка i (Ъ - I —h -I л I М с 2 С ) - Изображение 2-18 Измерительный щуп инструменты, по отношению к станку (G18) Измерение/калибровка по отношению к детали: Позиции контакта измерительного щупа инструмента относятся к нулевой точке детали. Используются данные из следующих общих установочных данных (ПЛЮС и МИНУС обозначают направление перемещения инструмента): - SD 54640 SNS_MEA_TPW_TRIG_MINUS_DIR_AX1 - SD 54641 SNS_MEA_TPW_TRIG_PLUS_DIR_AX1 - SD 54642 SNS_MEA_TPW_TRIG_MINUS_DIR_AX2 - SD 54643 SNS_MEA_TPW_TRIG_PLUS_DIR_AX2 Значения ерительнс рдинат де ХА срабатывания для изм )го щупа в системе коо тали i - i - + -i С( i м V (2 ) С D Z Изображение 2-19 Измерительный щуп инструменты, по отношению к детали (G18) Измерительные циклы 208 Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
