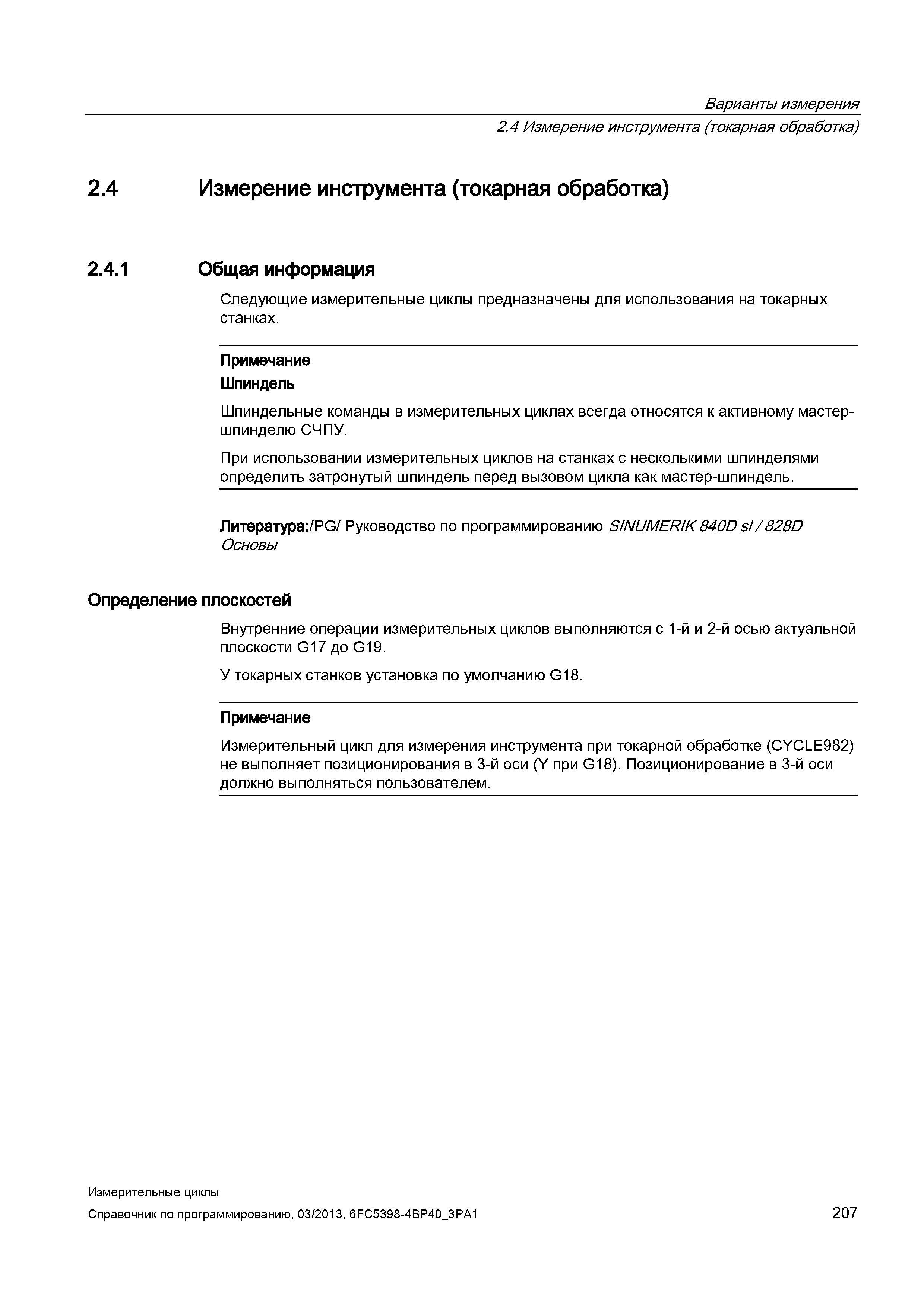

Варианты измерения 2.4 Измерение инструмента (токарная обработка) 2.4 Измерение инструмента (токарная обработка) 2.4.1 Общая информация Следующие измерительные циклы предназначены для использования на токарных станках. Примечание Шпиндель Шпиндельные команды в измерительных циклах всегда относятся к активному мастер-шпинделю СЧПУ. При использовании измерительных циклов на станках с несколькими шпинделями определить затронутый шпиндель перед вызовом цикла как мастер-шпиндель. Литература:/PG/ Руководство по программированию SINUMERIK840D sl /828D Основы Определение плоскостей Внутренние операции измерительных циклов выполняются с 1-й и 2-й осью актуальной плоскости G17 до G19. У токарных станков установка по умолчанию G18. Примечание Измерительный цикл для измерения инструмента при токарной обработке (CYCLE982) не выполняет позиционирования в 3-й оси (Y при G18). Позиционирование в 3-й оси должно выполняться пользователем. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 207
