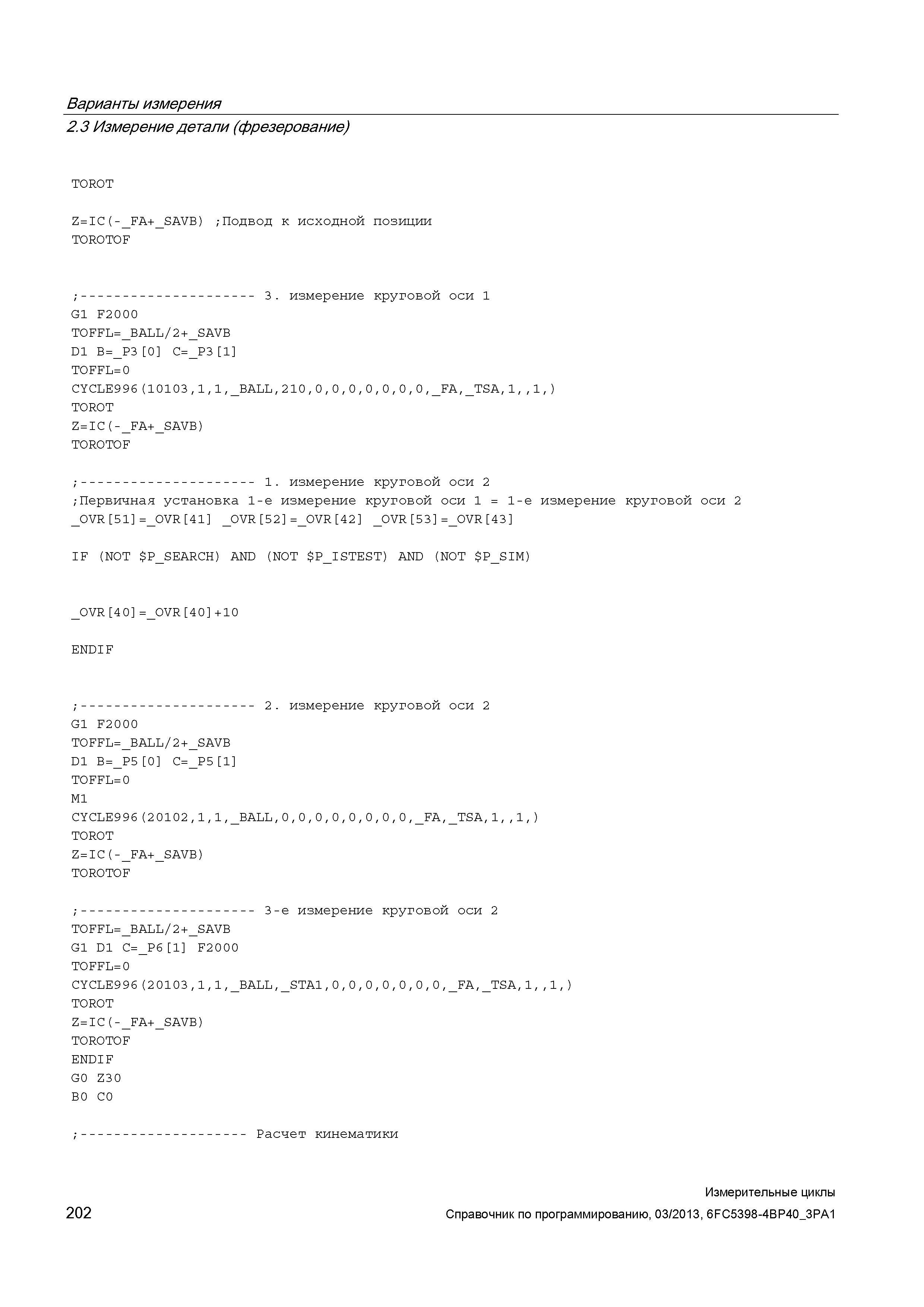

Варианты измерения 2.3 Измерение детали (фрезерование) TOROT Z=IC(-_FA+_SAVB) ,-Подвод к исходной позиции TOROTOF 3. измерение круговой оси 1 G1 F2000 TOFFL=_BALL/2+_SAVB D1 B=_P3 0 C=_P3 1 TOFFL=0 CYCLE9 96(10103,1,1,_BALL,210,0,0,0,0,0,0,0,_FA,_TSA,1,,1,) TOROT Z=IC(-_FA+_SAVB) TOROTOF 1. измерение круговой оси 2 /Первичная установка 1-е измерение круговой оси 1 = 1-е измерение круговой оси 2 _OVR 51 =_OVR 41 _OVR 52 =_OVR 42 _OVR 53 =_OVR 43 IF (NOT P_SEARCH) AND (NOT P_ISTEST) AND (NOT P_SIM) _OVR 40 =_OVR 40 +10 ENDIF 2. измерение круговой оси 2 G1 F2000 TOFFL=_BALL/2+_SAVB D1 B=_P5 0 C=_P5 1 TOFFL=0 M1 CYCLE9 96(2 0102,1,1,_BALL,0,0,0,0,0,0,0,0,_FA,_TSA,1,,1,) TOROT Z=IC(-_FA+_SAVB) TOROTOF 3-е измерение круговой оси 2 TOFFL=_BALL/2+_SAVB G1 D1 C=_P6 1 F2000 TOFFL=0 CYCLE9 96(2 0103,1,1,_BALL,_STA1,0,0,0,0,0,0,0,_FA,_TSA,1,,1,) TOROT Z=IC(-_FA+_SAVB) TOROTOF ENDIF GO Z30 B0 C0 Расчет кинематики 202 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
