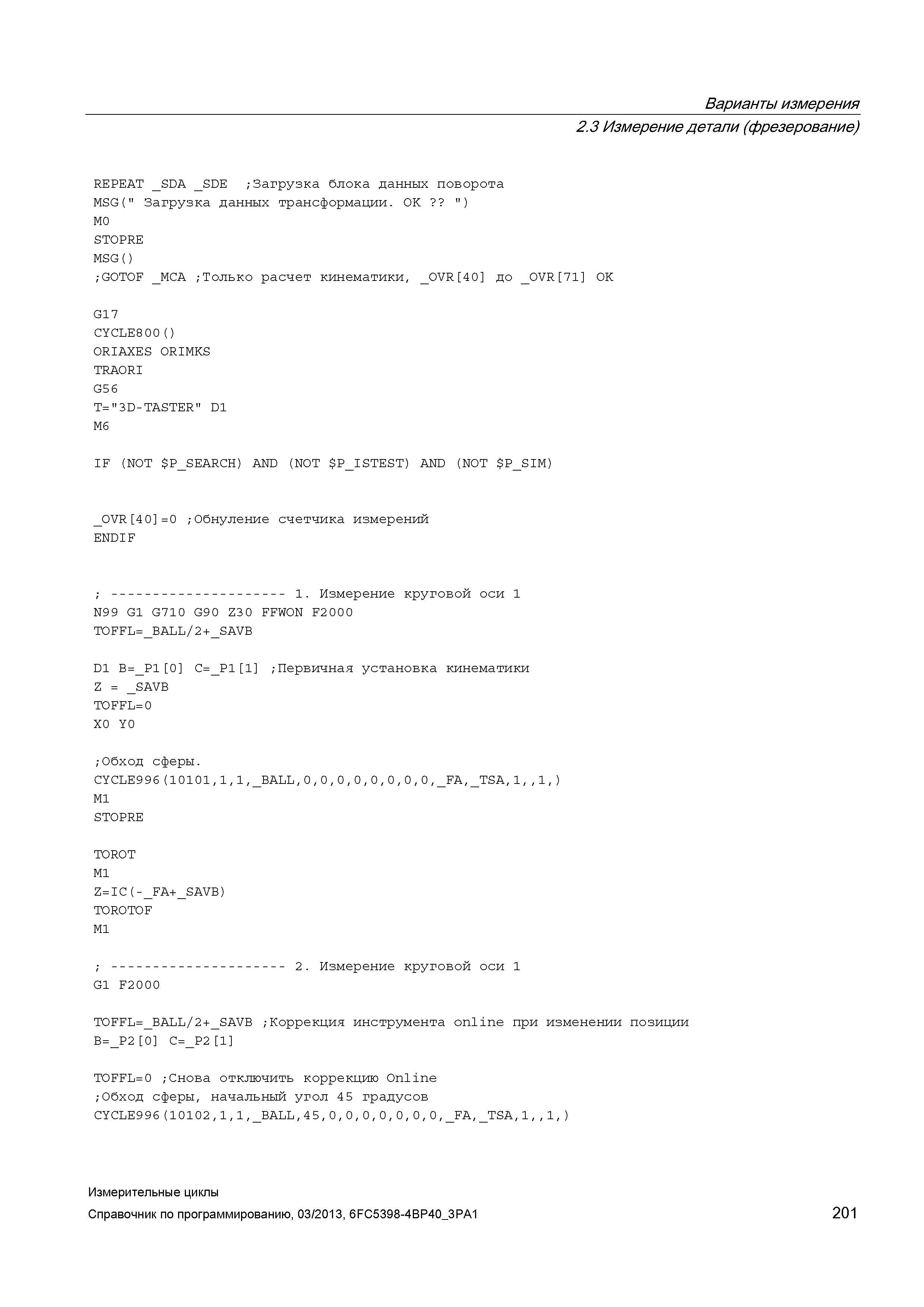

Варианты измерения 2.3 Измерение детали (фрезерование) REPEAT _SDA _SDE ;Загрузка блока данных поворота MSG(" Загрузка данных трансформации. OK ") M0 STOPRE MSG() ;GOTOF _MCA ;Только расчет кинематики, _OVR 40 до _OVR 71 OK G17 CYCLE800() ORIAXES ORIMKS TRAORI G5 6 T="3D-TASTER" D1 M6 IF (NOT P_SEARCH) AND (NOT P_ISTEST) AND (NOT P_SIM) _OVR 40 =0 ;Обнуление счетчика измерений ENDIF ; 1. Измерение круговой оси 1 N99 G1 G710 G9 0 Z30 FFWON F2000 TOFFL=_BALL/2+_SAVB D1 B=_P1 0 C=_P1 1 ;Первичная установка кинематики Z = _SAVB TOFFL=0 X0 Y0 ;Обход сферы. CYCLE9 96(10101,1,1,_BALL,0,0,0,0,0,0,0,0,_FA,_TSA,1,,1,) M1 STOPRE TOROT M1 Z=IC(-_FA+_SAVB) TOROTOF M1 ; 2. Измерение круговой оси 1 G1 F2000 TOFFL=_BALL/2+_SAVB ;Коррекция инструмента online при изменении позиции B=_P2 0 C=_P2 1 TOFFL=0 ;Снова отключить коррекцию Online ; Обход сферы, начальный угол 45 градусов CYCLE9 96(10102,1,1,_BALL,4 5,0,0,0,0,0,0,0,_FA,_TSA,1,,1,) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 201
