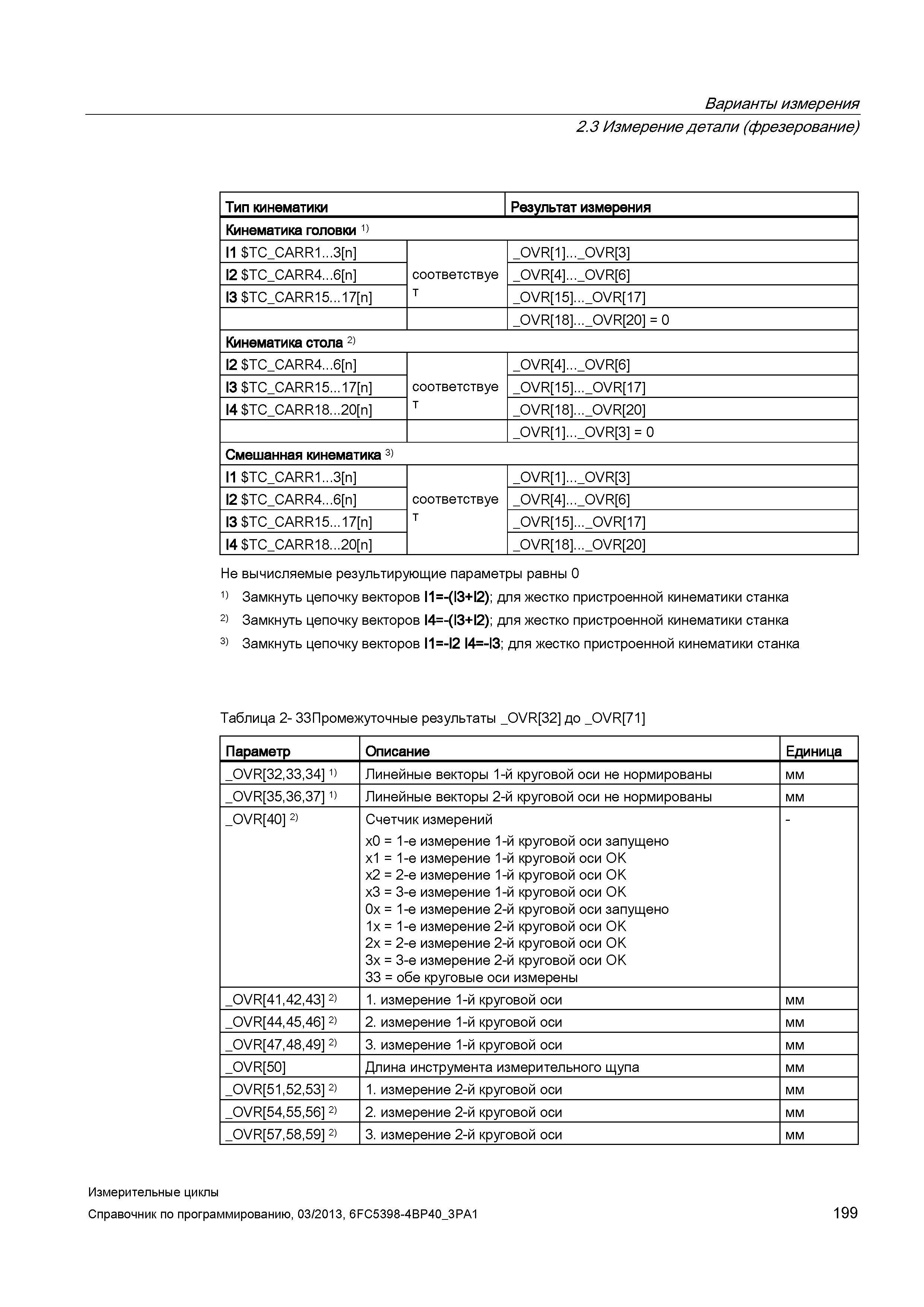

Варианты измерения 2.3 Измерение детали (фрезерование) Тип кинематики Результат измерения Кинематика головки 1) I1 TC_CARR1...3 n соответствуе т _0VR 1 ..._0VR 3 I2 TC_CARR4...6 n _0VR 4 ..._0VR 6 I3 TC_CARR15...17 n _0VR 15 ..._0VR 17 _0VR 18 ..._0VR 20 = 0 Кинематика стола 2) I2 TC_CARR4...6 n соответствуе т _0VR 4 ..._0VR 6 I3 TC_CARR15...17 n _0VR 15 ..._0VR 17 I4 TC_CARR18...20 n _0VR 18 ..._0VR 20 _0VR 1 ..._0VR 3 = 0 Смешанная кинематика 3) I1 TC_CARR1...3 n соответствуе т _0VR 1 ..._0VR 3 I2 TC_CARR4...6 n _0VR 4 ..._0VR 6 I3 TC_CARR15...17 n _0VR 15 ..._0VR 17 I4 TC_CARR18...20 n _0VR 18 ..._0VR 20 Не вычисляемые результирующие параметры равны 0 1) Замкнуть цепочку векторов I1=-(I3+I2); для жестко пристроенной кинематики станка 2) Замкнуть цепочку векторов I4=-(I3+I2); для жестко пристроенной кинематики станка 3) Замкнуть цепочку векторов I1=-I2 I4=-I3; для жестко пристроенной кинематики станка Таблица 2- 33Промежуточные результаты _0VR 32 до _0VR 71 Параметр Описание Единица _0VR 32,33,34 1) Линейные векторы 1-й круговой оси не нормированы мм _0VR 35,36,37 1) Линейные векторы 2-й круговой оси не нормированы мм _0VR 40 2) Счетчик измерений х0 = 1-е измерение 1-й круговой оси запущено х1 = 1-е измерение 1-й круговой оси 0K х2 = 2-е измерение 1-й круговой оси 0K х3 = 3-е измерение 1-й круговой оси 0K 0х = 1-е измерение 2-й круговой оси запущено 1х = 1-е измерение 2-й круговой оси 0K 2х = 2-е измерение 2-й круговой оси 0K 3х = 3-е измерение 2-й круговой оси 0K 33 = обе круговые оси измерены _0VR 41,42,43 2) 1. измерение 1-й круговой оси мм _0VR 44,45,46 2) 2. измерение 1-й круговой оси мм _0VR 47,48,49 2) 3. измерение 1-й круговой оси мм _0VR 50 Длина инструмента измерительного щупа мм _0VR 51,52,53 2) 1. измерение 2-й круговой оси мм _0VR 54,55,56 2) 2. измерение 2-й круговой оси мм _0VR 57,58,59 2) 3. измерение 2-й круговой оси мм Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 199
