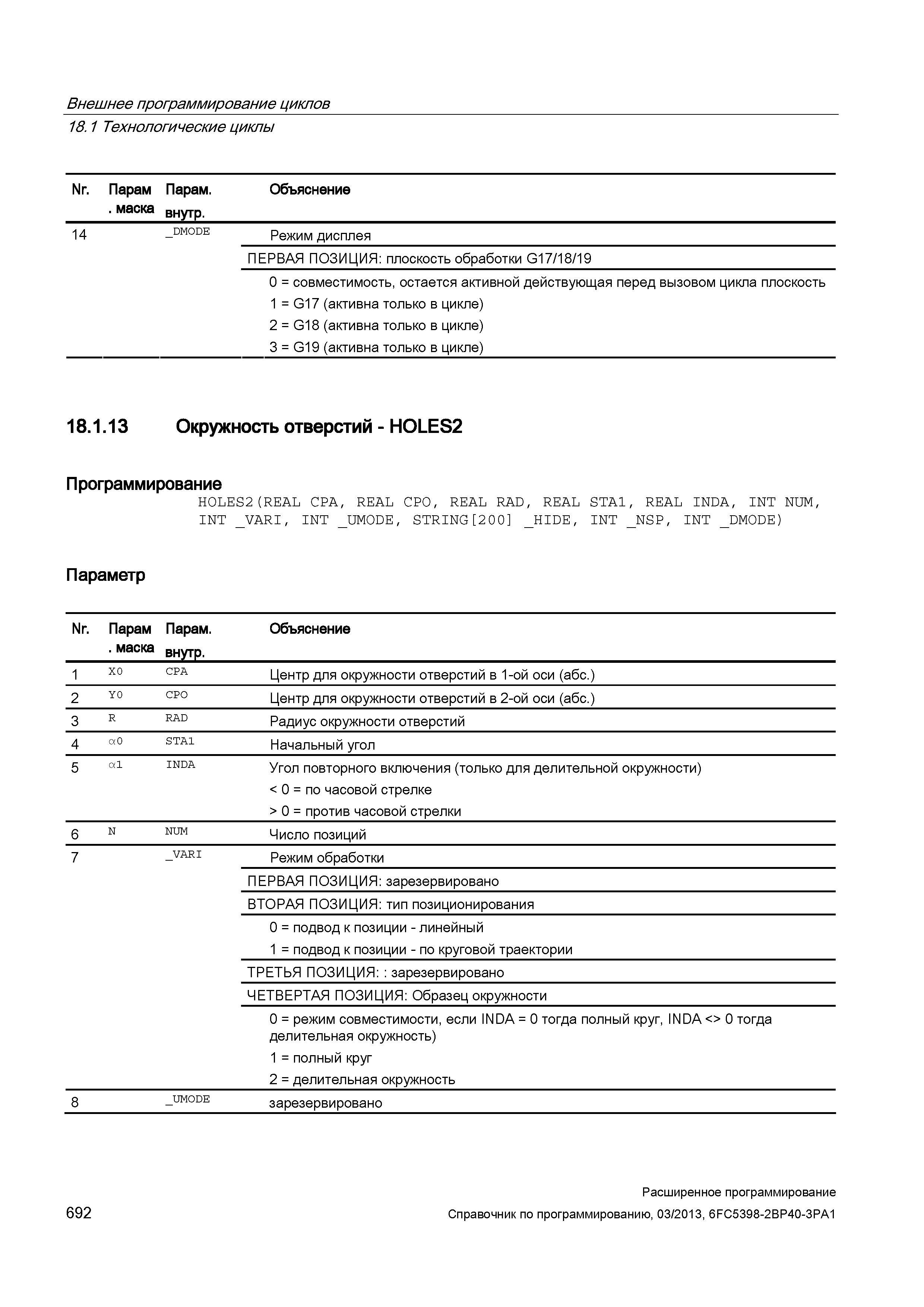

692 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.692

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 692 0692 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам Парам. Объяснение . маска внутр. _ 14 _dmode Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 18.1.13 Окружность отверстий - HOLES2 Программирование HOLES2(REAL CPA, REAL CPO, REAL RAD, REAL STA1, REAL INDA, INT NUM, INT VARI, INT UMODE, STRING 200 HIDE, INT NSP, INT DMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 X0 CPA Центр для окружности отверстий в 1-ой оси (абс.) 2 Y0 CPO Центр для окружности отверстий в 2-ой оси (абс.) 3 R RAD Радиус окружности отверстий 4 а0 STA1 Начальный угол 5 а1 INDA Угол повторного включения (только для делительной окружности) < 0 = по часовой стрелке > 0 = против часовой стрелки 6 N NUM Число позиций 7 _vari Режим обработки ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: тип позиционирования 0 = подвод к позиции - линейный 1 = подвод к позиции - по круговой траектории ТРЕТЬЯ ПОЗИЦИЯ: : зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: Образец окружности 0 = режим совместимости, если INDA = 0 тогда полный круг, INDA <> 0 тогда делительная окружность) 1 = полный круг 2 = делительная окружность 8 _umode зарезервировано 692 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
