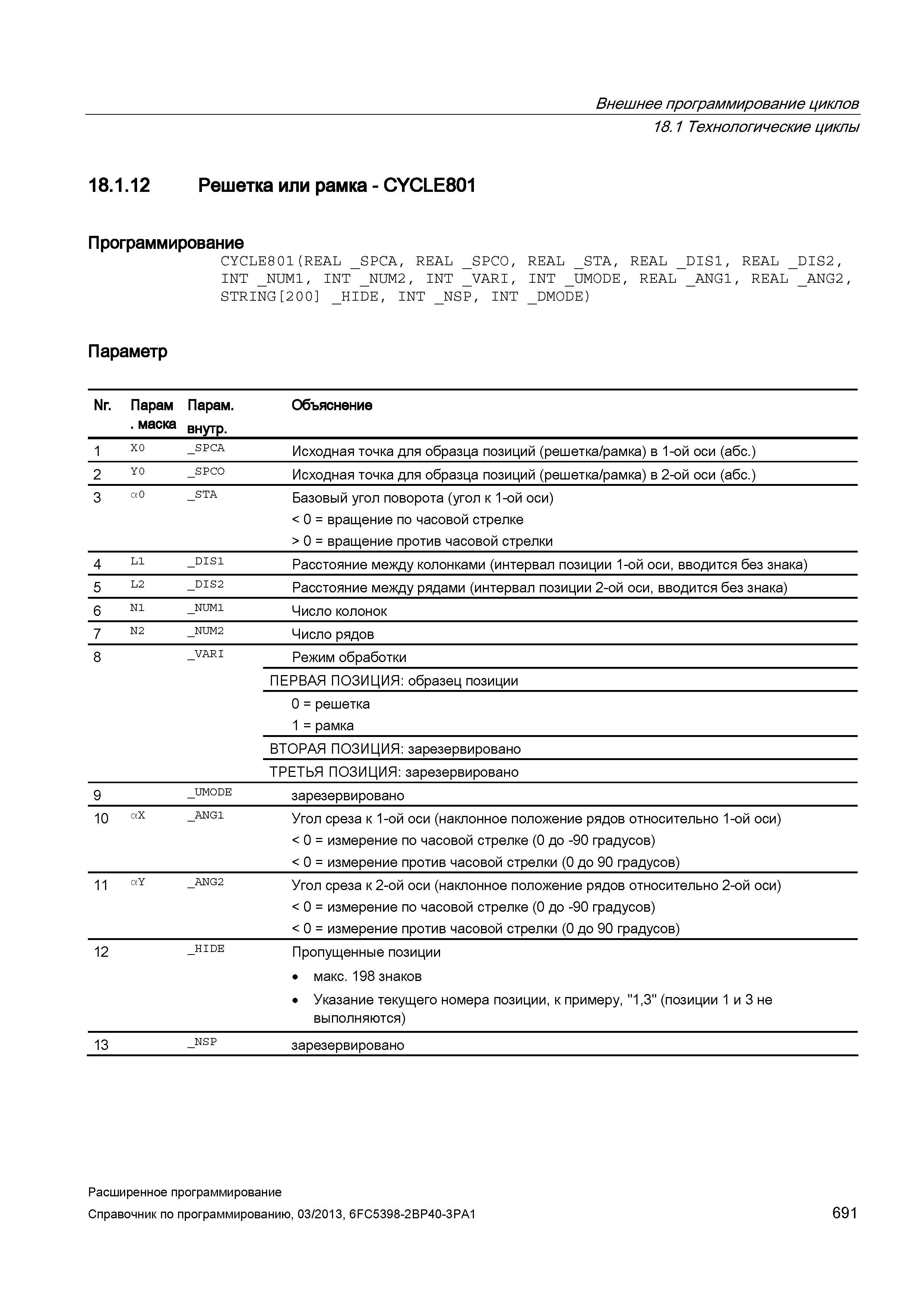

Внешнее программирование циклов 18.1 Технологические циклы/ 18.1.12 Решетка или рамка - CYCLE801 Программирование CYCLE801(REAL _SPCA, REAL _SPCO, REAL _STA, REAL _DIS1, REAL _DIS2, INT _NUM1, INT _NUM2, INT _VARI, INT _UMODE, REAL _ANG1, REAL _ANG2, STRING 2 0 0 _HIDE, INT _NSP, INT _DMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 X0 _SPCA Исходная точка для образца позиций (решетка/рамка) в 1-ой оси (абс.) 2 Y0 _SPCO Исходная точка для образца позиций (решетка/рамка) в 2-ой оси (абс.) 3 a0 _STA Базовый угол поворота (угол к 1-ой оси) < 0 = вращение по часовой стрелке > 0 = вращение против часовой стрелки 4 L1 _DIS1 Расстояние между колонками (интервал позиции 1-ой оси, вводится без знака) 5 L2 _DIS2 Расстояние между рядами (интервал позиции 2-ой оси, вводится без знака) 6 N1 _NUM1 Число колонок 7 N2 _NUM2 Число рядов 8 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: образец позиции 0 = решетка 1 = рамка ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано 9 _UMODE зарезервировано 10 aX _ANG1 Угол среза к 1-ой оси (наклонное положение рядов относительно 1-ой оси) < 0 = измерение по часовой стрелке (0 до -90 градусов) < 0 = измерение против часовой стрелки (0 до 90 градусов) 11 aY _ANG2 Угол среза к 2-ой оси (наклонное положение рядов относительно 2-ой оси) < 0 = измерение по часовой стрелке (0 до -90 градусов) < 0 = измерение против часовой стрелки (0 до 90 градусов) 12 _HIDE Пропущенные позиции макс. 198 знаков Указание текущего номера позиции, к примеру, "1,3" (позиции 1 и 3 не выполняются) 13 _NSP зарезервировано Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 691
