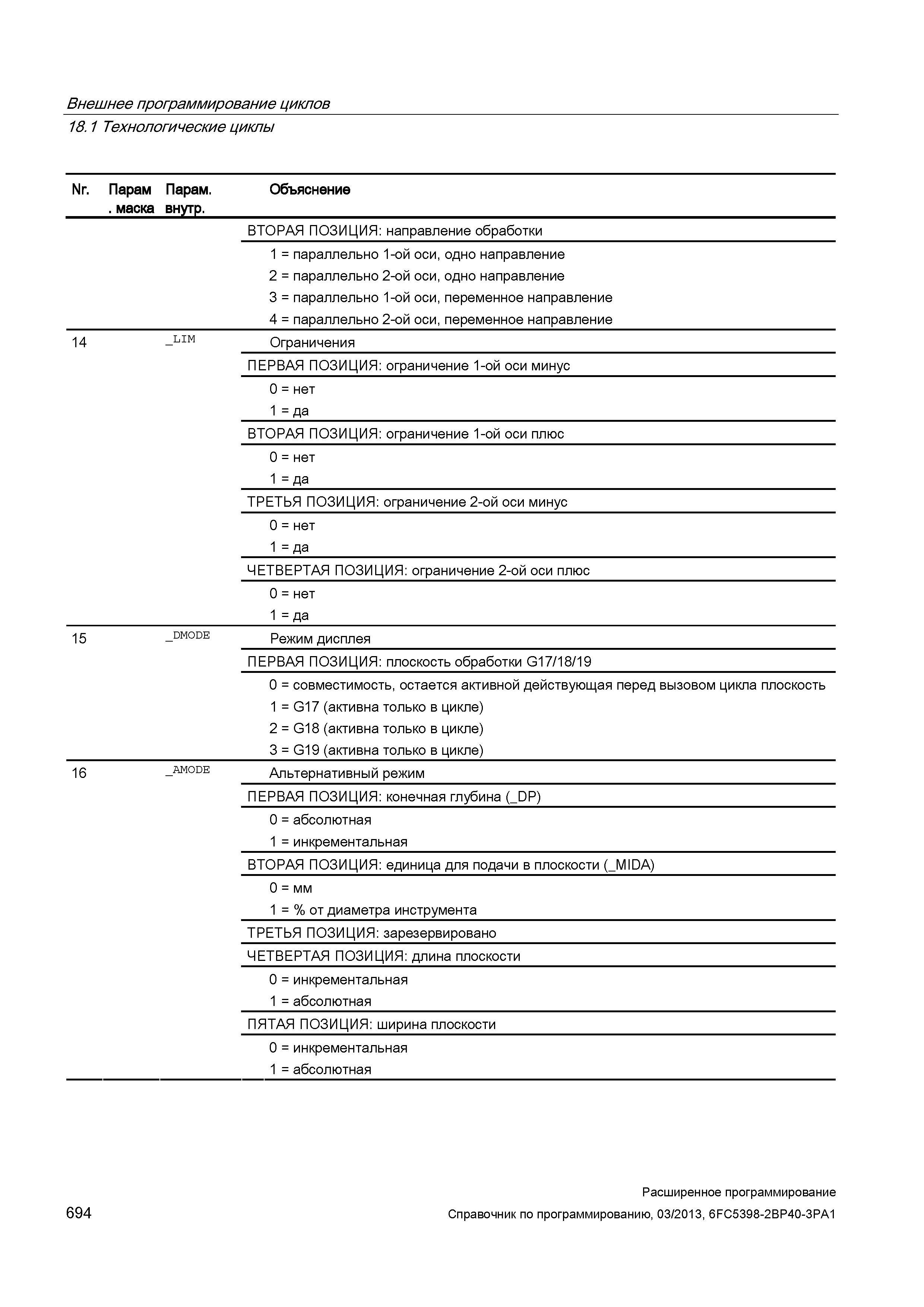

Внешнее программирование циклов 18.1 Технологические циклы/ Nr. Парам Парам. Объяснение . маска внутр. ВТОРАЯ ПОЗИЦИЯ: направление обработки 1 = параллельно 1-ой оси, одно направление 2 = параллельно 2-ой оси, одно направление 3 = параллельно 1-ой оси, переменное направление 4 = параллельно 2-ой оси, переменное направление 14 _LIM Ограничения ПЕРВАЯ ПОЗИЦИЯ: ограничение 1-ой оси минус 0 = нет 1 = да ВТОРАЯ ПОЗИЦИЯ: ограничение 1-ой оси плюс 0 = нет 1 = да ТРЕТЬЯ ПОЗИЦИЯ: ограничение 2-ой оси минус 0 = нет 1 = да ЧЕТВЕРТАЯ ПОЗИЦИЯ: ограничение 2-ой оси плюс 0 = нет 1 = да 15 _dmode Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 16 _am°de Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: конечная глубина (_DP) 0 = абсолютная 1 = инкрементальная ВТОРАЯ ПОЗИЦИЯ: единица для подачи в плоскости (_MIDA) 0 = мм 1 = % от диаметра инструмента ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: длина плоскости 0 = инкрементальная 1 = абсолютная ПЯТАЯ ПОЗИЦИЯ: ширина плоскости 0 = инкрементальная 1 = абсолютная 694 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
