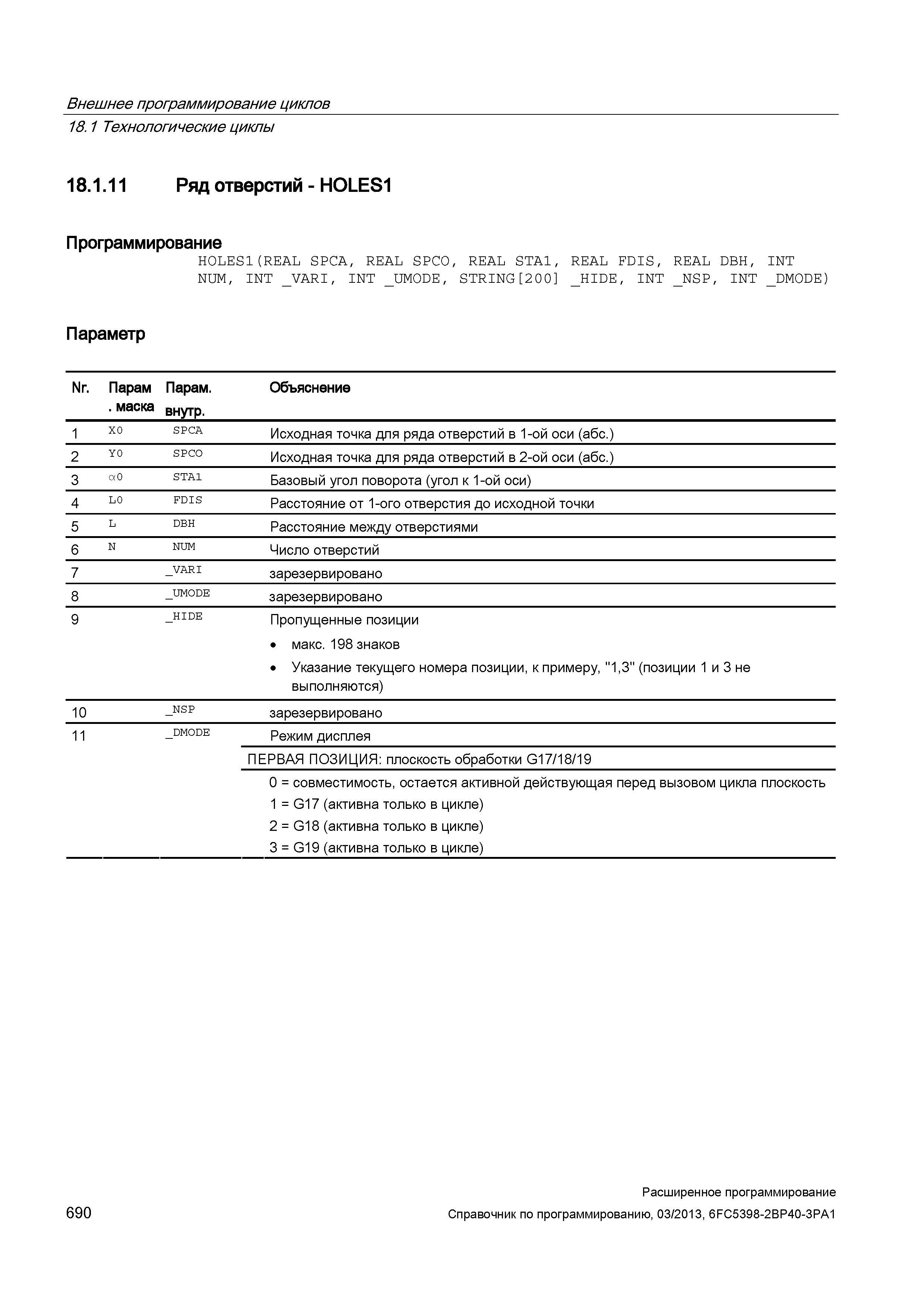

Внешнее программирование циклов 18.1 Технологические циклы 18.1.11 Ряд отверстий - HOLES1 Программирование HOLES1(REAL SPCA, REAL SPCO, REAL STA1, REAL FDIS, REAL DBH, INT NUM, INT _VARI, INT _UMODE, STRING 200 _HIDE, INT _NSP, INT _DMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 X0 SPCA Исходная точка для ряда отверстий в 1-ой оси (абс.) 2 Y0 SPCO Исходная точка для ряда отверстий в 2-ой оси (абс.) 3 а0 STA1 Базовый угол поворота (угол к 1-ой оси) 4 L0 FDIS Расстояние от 1-ого отверстия до исходной точки 5 L DBH Расстояние между отверстиями 6 N NUM Число отверстий 7 _VARI зарезервировано 8 _UMODE зарезервировано 9 _HIDE Пропущенные позиции макс. 198 знаков Указание текущего номера позиции, к примеру, "1,3" (позиции 1 и 3 не выполняются) 10 _NSP зарезервировано 11 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/18/19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 690 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
