687 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.687

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 687 0687 Lab2u

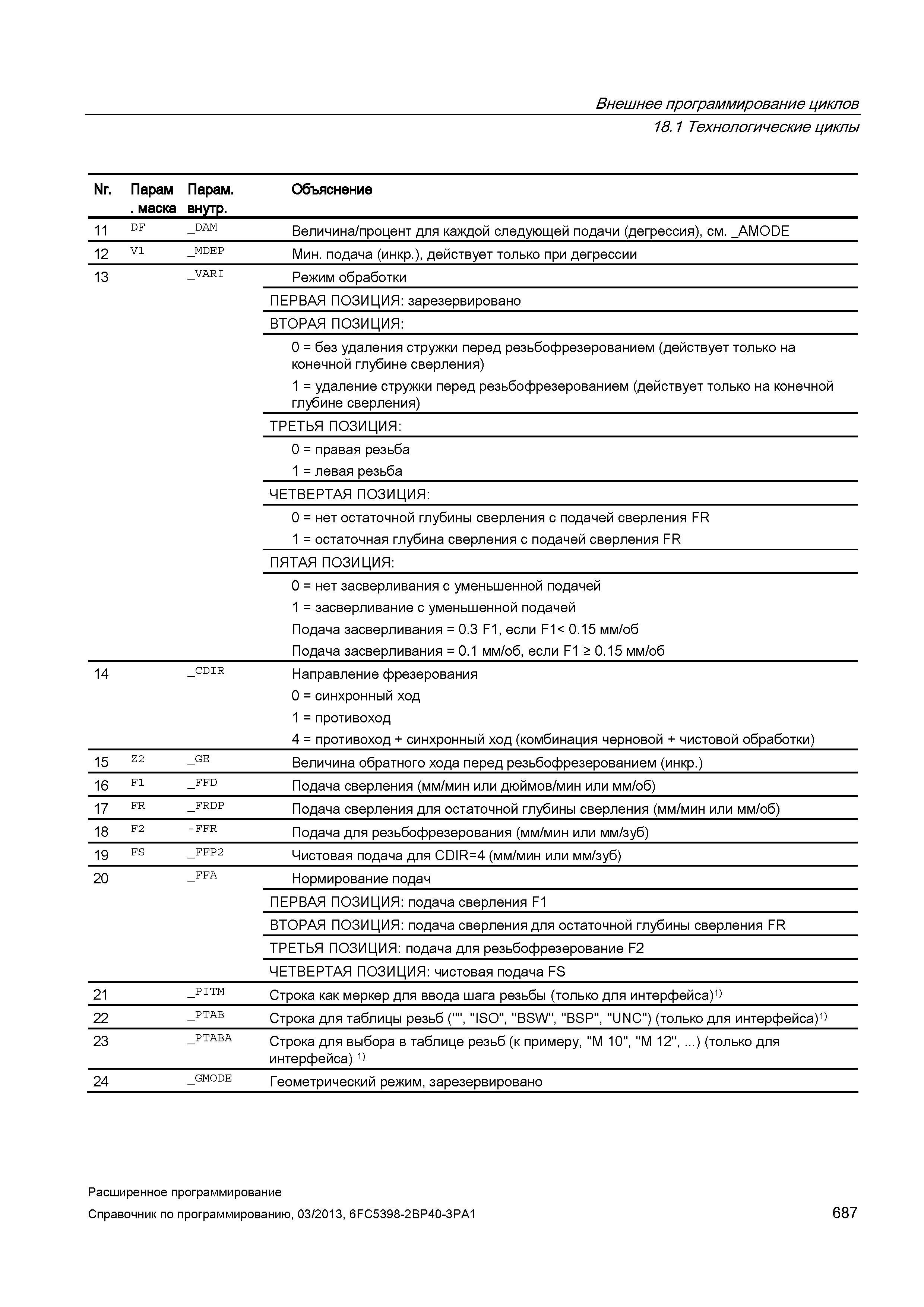

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение 11 DF _DAM Величина/процент для каждой следующей подачи (дегрессия), см. _AMODE 12 V1 _MDEP Мин. подача (инкр.), действует только при дегрессии 13 _VARI Режим обработки ПЕРВАЯ ПОЗИЦИЯ: зарезервировано ВТОРАЯ ПОЗИЦИЯ: 0 = без удаления стружки перед резьбофрезерованием (действует только на конечной глубине сверления) 1 = удаление стружки перед резьбофрезерованием (действует только на конечной глубине сверления) ТРЕТЬЯ ПОЗИЦИЯ: 0 = правая резьба 1 = левая резьба ЧЕТВЕРТАЯ ПОЗИЦИЯ: 0 = нет остаточной глубины сверления с подачей сверления FR 1 = остаточная глубина сверления с подачей сверления FR ПЯТАЯ ПОЗИЦИЯ: 0 = нет засверливания с уменьшенной подачей 1 = засверливание с уменьшенной подачей Подача засверливания = 0.3 F1, если F1< 0.15 мм/об Подача засверливания = 0.1 мм/об, если F1 > 0.15 мм/об 14 _CDIR Направление фрезерования 0 = синхронный ход 1 = противоход 4 = противоход + синхронный ход (комбинация черновой + чистовой обработки) 15 Z2 _GE Величина обратного хода перед резьбофрезерованием (инкр.) 16 F1 _FFD Подача сверления (мм/мин или дюймов/мин или мм/об) 17 FR _FRDP Подача сверления для остаточной глубины сверления (мм/мин или мм/об) 18 F2 -FFR Подача для резьбофрезерования (мм/мин или мм/зуб) 19 FS _FFP2 Чистовая подача для CDIR=4 (мм/мин или мм/зуб) 20 _FFA Нормирование подач ПЕРВАЯ ПОЗИЦИЯ: подача сверления F1 ВТОРАЯ ПОЗИЦИЯ: подача сверления для остаточной глубины сверления FR ТРЕТЬЯ ПОЗИЦИЯ: подача для резьбофрезерование F2 ЧЕТВЕРТАЯ ПОЗИЦИЯ: чистовая подача FS 21 _PITM Строка как меркер для ввода шага резьбы (только для интерфейса)1) 22 _PTAB Строка для таблицы резьб ( , "ISO", "BSW", "BSP", "UNC") (только для интерфейса)1) 23 _PTABA Строка для выбора в таблице резьб (к примеру, "M 10", "M 12", ...) (только для интерфейса) 1) 24 _GMODE Геометрический режим, зарезервировано Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 687
