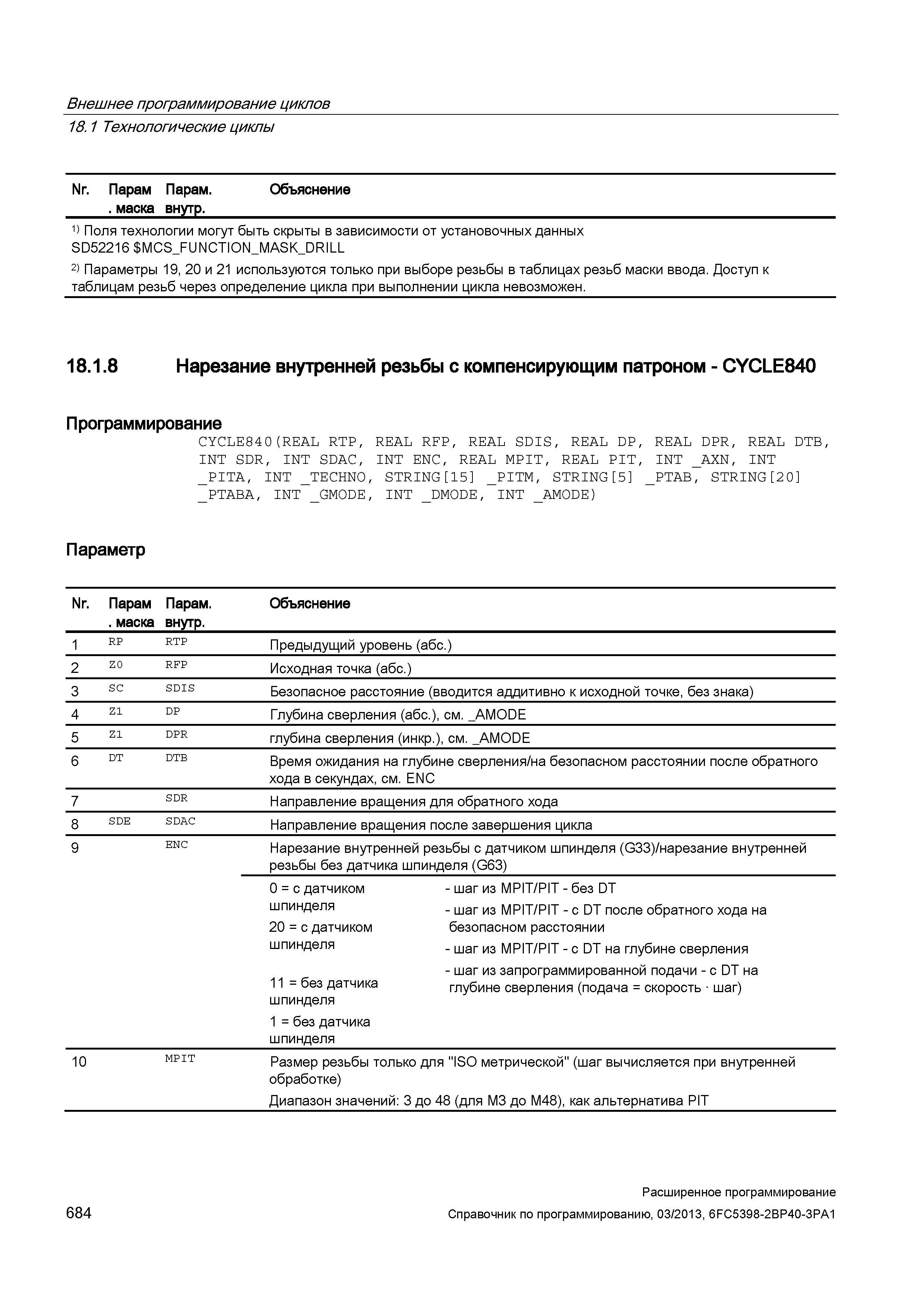

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам Парам. Объяснение . маска внутр. 1) Поля технологии могут быть скрыты в зависимости от установочных данных SD52216 MCS_FUNCTION_MASK_DRILL 2) Параметры 19, 20 и 21 используются только при выборе резьбы в таблицах резьб маски ввода. Доступ к таблицам резьб через определение цикла при выполнении цикла невозможен. 18.1.8 Нарезание внутренней резьбы с компенсирующим патроном - CYCLE840 Программирование CYCLE84 0(REAL RTP, REAL RFP, REAL SDIS, REAL DP, REAL DPR, REAL DTB, INT SDR, INT SDAC, INT ENC, REAL MPIT, REAL PIT, INT _AXN, INT _PITA, INT _TECHNO, STRING 15 _PITM, STRING 5 _PTAB, STRING 20 _PTABA, INT _GMODE, INT _DMODE, INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP RTP Предыдущий уровень (абс.) 2 zo RFP Исходная точка (абс.) CO S о SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 DP Глубина сверления (абс.), см. _AMODE 5 Z1 DPR глубина сверления (инкр.), см. _AMODE 6 D i-3 DTB Время ожидания на глубине сверления/на безопасном расстоянии после обратного хода в секундах, см. ENC 7 SDR Направление вращения для обратного хода 8 SDE SDAC Направление вращения после завершения цикла 9 ENC Нарезание внутренней резьбы с датчиком шпинделя 33)/нарезание внутренней резьбы без датчика шпинделя (G63) 0 = с датчиком - шаг из MPIT/PIT - без DT шпинделя - шаг из MPIT/PIT - с DT после обратного хода на 20 = с датчиком безопасном расстоянии шпинделя - шаг из MPIT/PIT - с DT на глубине сверления - шаг из запрограммированной подачи - с DT на 11 = без датчика глубине сверления (подача = скорость шаг) шпинделя 1 = без датчика шпинделя 10 MPIT Размер резьбы только для "ISO метрической" (шаг вычисляется при внутренней обработке) Диапазон значений: 3 до 48 (для M3 до M48), как альтернатива PIT 684 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
