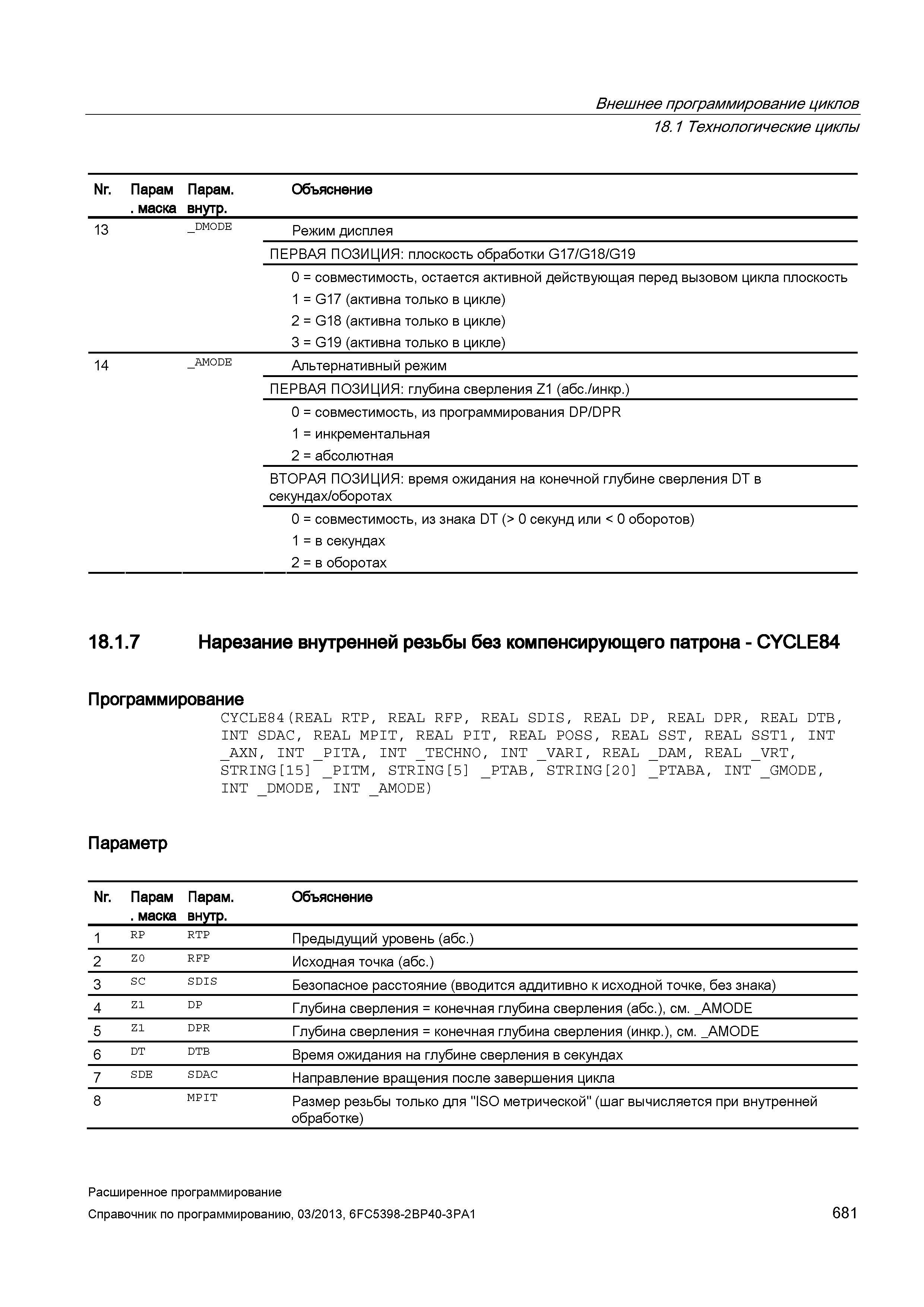

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам Парам. Объяснение . маска внутр. _ 13 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 14 _amode Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: глубина сверления Z1 (абс./инкр.) 0 = совместимость, из программирования DP/DPR 1 = инкрементальная 2 = абсолютная ВТОРАЯ ПОЗИЦИЯ: время ожидания на конечной глубине сверления DT в секундах/оборотах 0 = совместимость, из знака DT (> 0 секунд или < 0 оборотов) 1 = в секундах 2 = в оборотах 18.1.7 Нарезание внутренней резьбы без компенсирующего патрона - CYCLE84 Программирование CYCLE84(REAL RTP, REAL RFP, REAL SDIS, REAL DP, REAL DPR, REAL DTB, INT SDAC, REAL MPIT, REAL PIT, REAL POSS, REAL SST, REAL SST1, INT _AXN, INT _pita, INT _techno, INT _vari, REAL _dam, REAL _vrt, STRING 15 _PITM, STRING 5 _PTAB, STRING 20 _PTABA, INT _GMODE, INT _DMODE, INT _amode) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 RP RTP Предыдущий уровень (абс.) 2 Z0 RFP Исходная точка (абс.) 3 SC SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 DP Глубина сверления = конечная глубина сверления (абс.), см. _AMODE 5 Z1 DPR Глубина сверления = конечная глубина сверления (инкр.), см. _AMODE 6 DT DTB Время ожидания на глубине сверления в секундах 7 SDE SDAC Направление вращения после завершения цикла 8 MPIT Размер резьбы только для "ISO метрической" (шаг вычисляется при внутренней обработке) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 681
