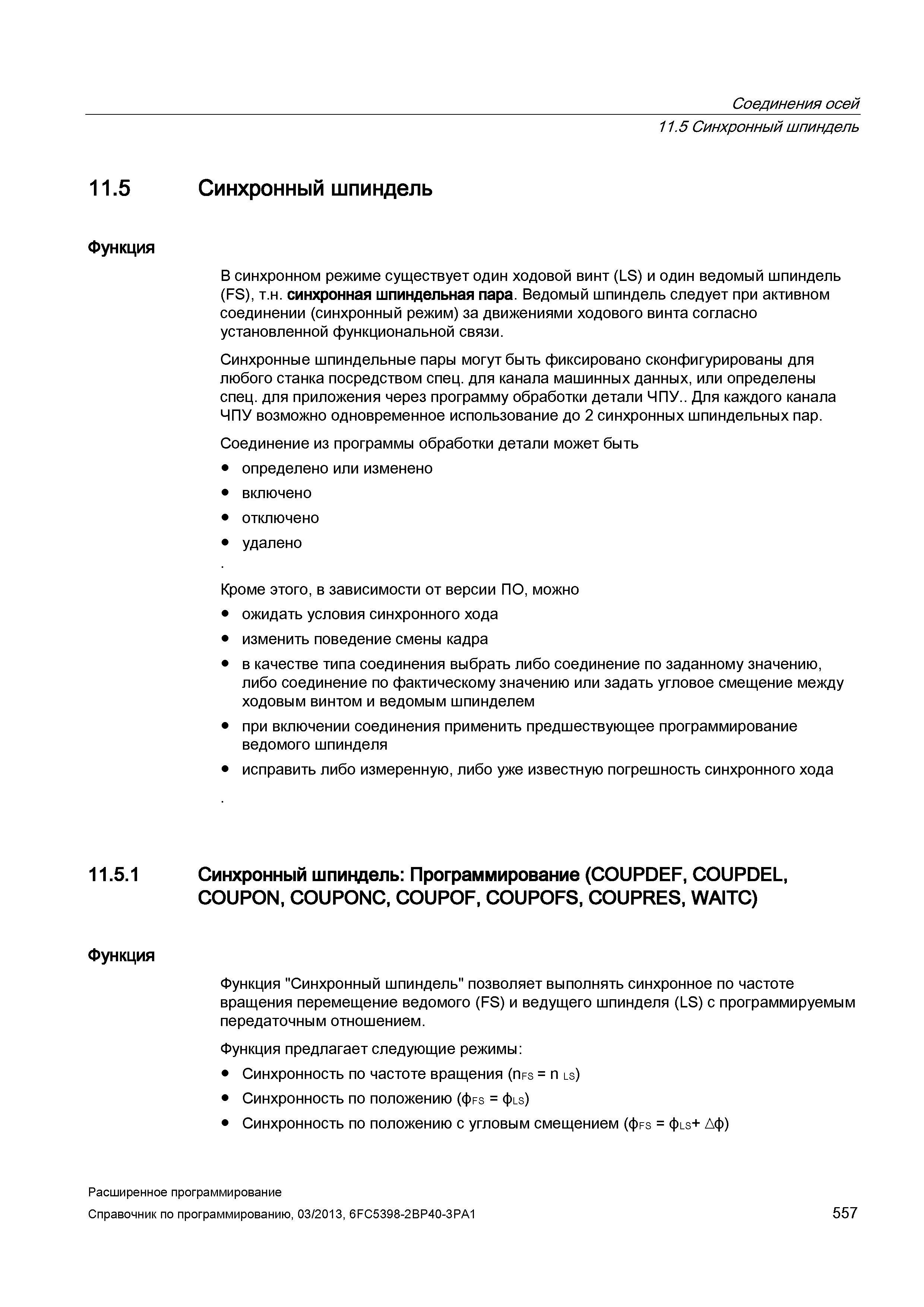

Соединения осей 11.5 Синхронный шпиндель 11.5 Синхронный шпиндель Функция В синхронном режиме существует один ходовой винт (LS) и один ведомый шпиндель (FS), т.н. синхронная шпиндельная пара. Ведомый шпиндель следует при активном соединении (синхронный режим) за движениями ходового винта согласно установленной функциональной связи. Синхронные шпиндельные пары могут быть фиксировано сконфигурированы для любого станка посредством спец. для канала машинных данных, или определены спец. для приложения через программу обработки детали ЧПУ.. Для каждого канала ЧПУ возможно одновременное использование до 2 синхронных шпиндельных пар. Соединение из программы обработки детали может быть определено или изменено включено отключено удалено Кроме этого, в зависимости от версии ПО, можно ожидать условия синхронного хода изменить поведение смены кадра в качестве типа соединения выбрать либо соединение по заданному значению, либо соединение по фактическому значению или задать угловое смещение между ходовым винтом и ведомым шпинделем при включении соединения применить предшествующее программирование ведомого шпинделя исправить либо измеренную, либо уже известную погрешность синхронного хода 11.5.1 Синхронный шпиндель: Программирование (COUPDEF, COUPDEL, COUPON, COUPONC, COUPOF, COUPOFS, COUPRES, WAITC) Функция Функция "Синхронный шпиндель" позволяет выполнять синхронное по частоте вращения перемещение ведомого (FS) и ведущего шпинделя (LS) с программируемым передаточным отношением. Функция предлагает следующие режимы: Синхронность по частоте вращения (nFs = n ls) Синхронность по положению (0FS = 0ls) Синхронность по положению с угловым смещением (0fs = 0ls+ Дф) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 557
