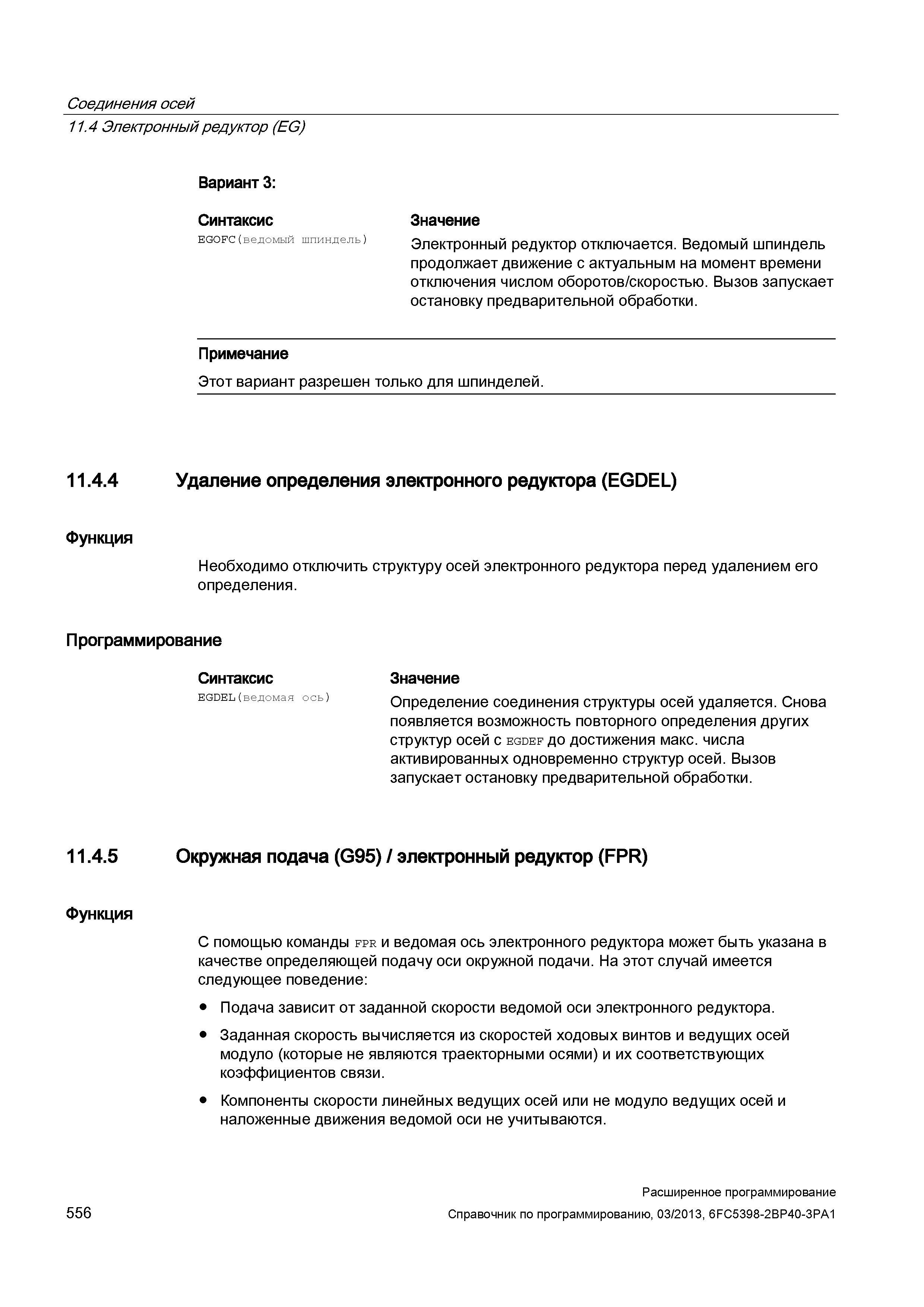

556 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.556

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 556 0556 Lab2u

Соединения осей 11.4 Электронный редуктор (EG) Вариант 3: Синтаксис EGOFC(ведомый шпиндель) Значение Электронный редуктор отключается. Ведомый шпиндель продолжает движение с актуальным на момент времени отключения числом оборотов/скоростью. Вызов запускает остановку предварительной обработки. Примечание Этот вариант разрешен только для шпинделей. 11.4.4 Удаление определения электронного редуктора (EGDEL) Функция Необходимо отключить структуру осей электронного редуктора перед удалением его определения. Программирование Синтаксис EGDEL(ведомая ось) Значение Определение соединения структуры осей удаляется. Снова появляется возможность повторного определения других структур осей с egdef до достижения макс. числа активированных одновременно структур осей. Вызов запускает остановку предварительной обработки. 11.4.5 Окружная подача (G95) / электронный редуктор (FPR) Функция С помощью команды fpr и ведомая ось электронного редуктора может быть указана в качестве определяющей подачу оси окружной подачи. На этот случай имеется следующее поведение: Подача зависит от заданной скорости ведомой оси электронного редуктора. Заданная скорость вычисляется из скоростей ходовых винтов и ведущих осей модуло (которые не являются траекторными осями) и их соответствующих коэффициентов связи. Компоненты скорости линейных ведущих осей или не модуло ведущих осей и наложенные движения ведомой оси не учитываются. 556 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
