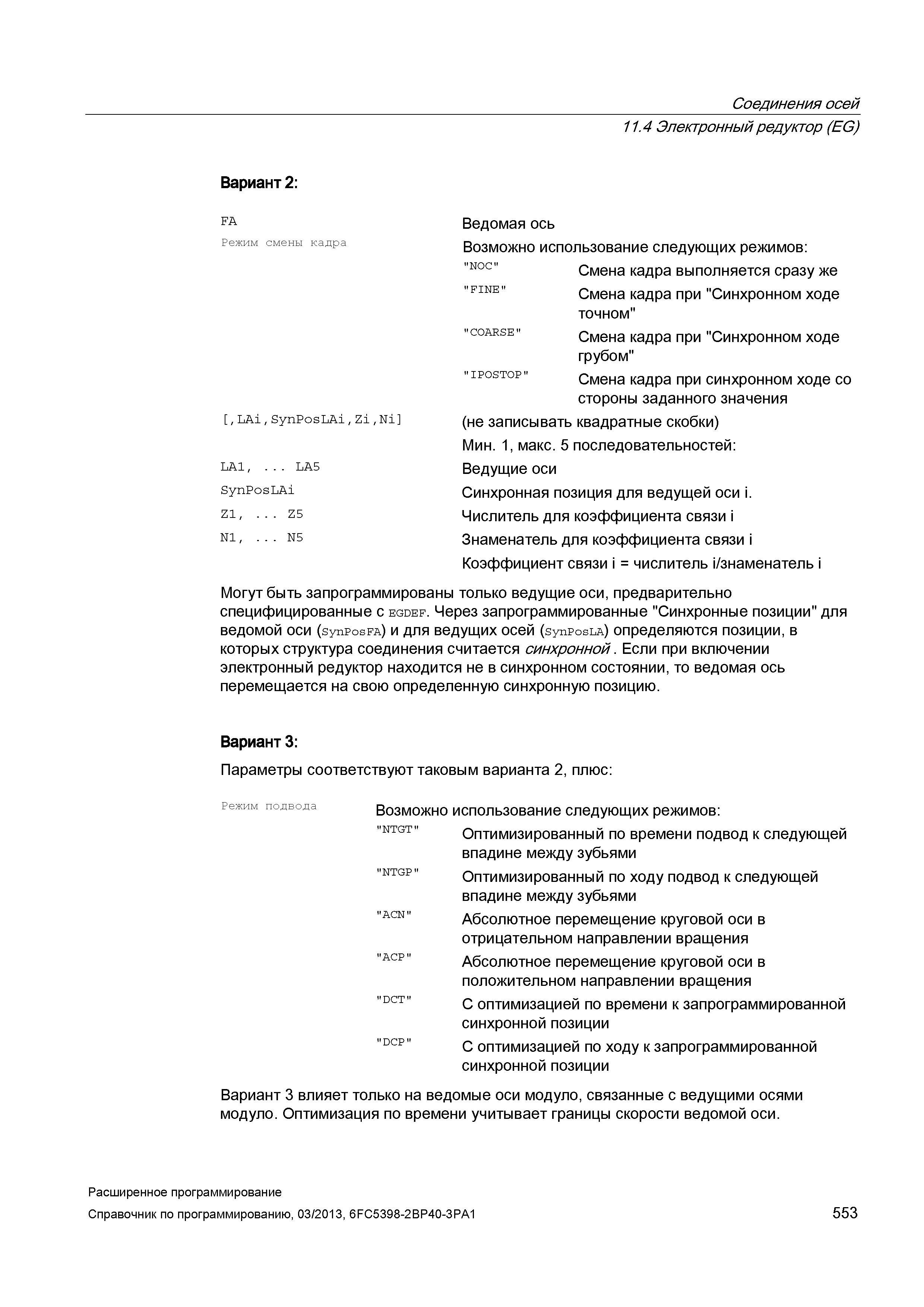

Соединения осей Вариант 2: 11.4 Электронный редуктор (EG) FA Режим смены кадра ,LAi/SynPosLAi/Zi/Ni LA1, ... LA5 SynPosLAi Z1, ... Z5 N1, ... N5 "NOC" "COARSE" "IPOSTOP" Ведомая ось Возможно использование следующих режимов: Смена кадра выполняется сразу же Смена кадра при "Синхронном ходе точном" Смена кадра при "Синхронном ходе грубом" Смена кадра при синхронном ходе со стороны заданного значения (не записывать квадратные скобки) Мин. 1, макс. 5 последовательностей: Ведущие оси Синхронная позиция для ведущей оси i. Числитель для коэффициента связи i Знаменатель для коэффициента связи i Коэффициент связи i = числитель i/знаменатель i Могут быть запрограммированы только ведущие оси, предварительно специфицированные с egdef. Через запрограммированные "Синхронные позиции" для ведомой оси (SynPosFA) и для ведущих осей (SynPosLA) определяются позиции, в которых структура соединения считается синхронной . Если при включении электронный редуктор находится не в синхронном состоянии, то ведомая ось перемещается на свою определенную синхронную позицию. Вариант 3: Параметры соответствуют таковым варианта 2, плюс: Режим подвода Возможно использование следующих режимов: "NTGT" Оптимизированный по времени подвод к следующей впадине между зубьями "NTGP" Оптимизированный по ходу подвод к следующей впадине между зубьями "ACN" Абсолютное перемещение круговой оси в отрицательном направлении вращения "ACP" Абсолютное перемещение круговой оси в положительном направлении вращения "DCT" С оптимизацией по времени к запрограммированной синхронной позиции "DCP" С оптимизацией по ходу к запрограммированной синхронной позиции Вариант 3 влияет только на ведомые оси модуло, связанные с ведущими осями модуло. Оптимизация по времени учитывает границы скорости ведомой оси. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 553
