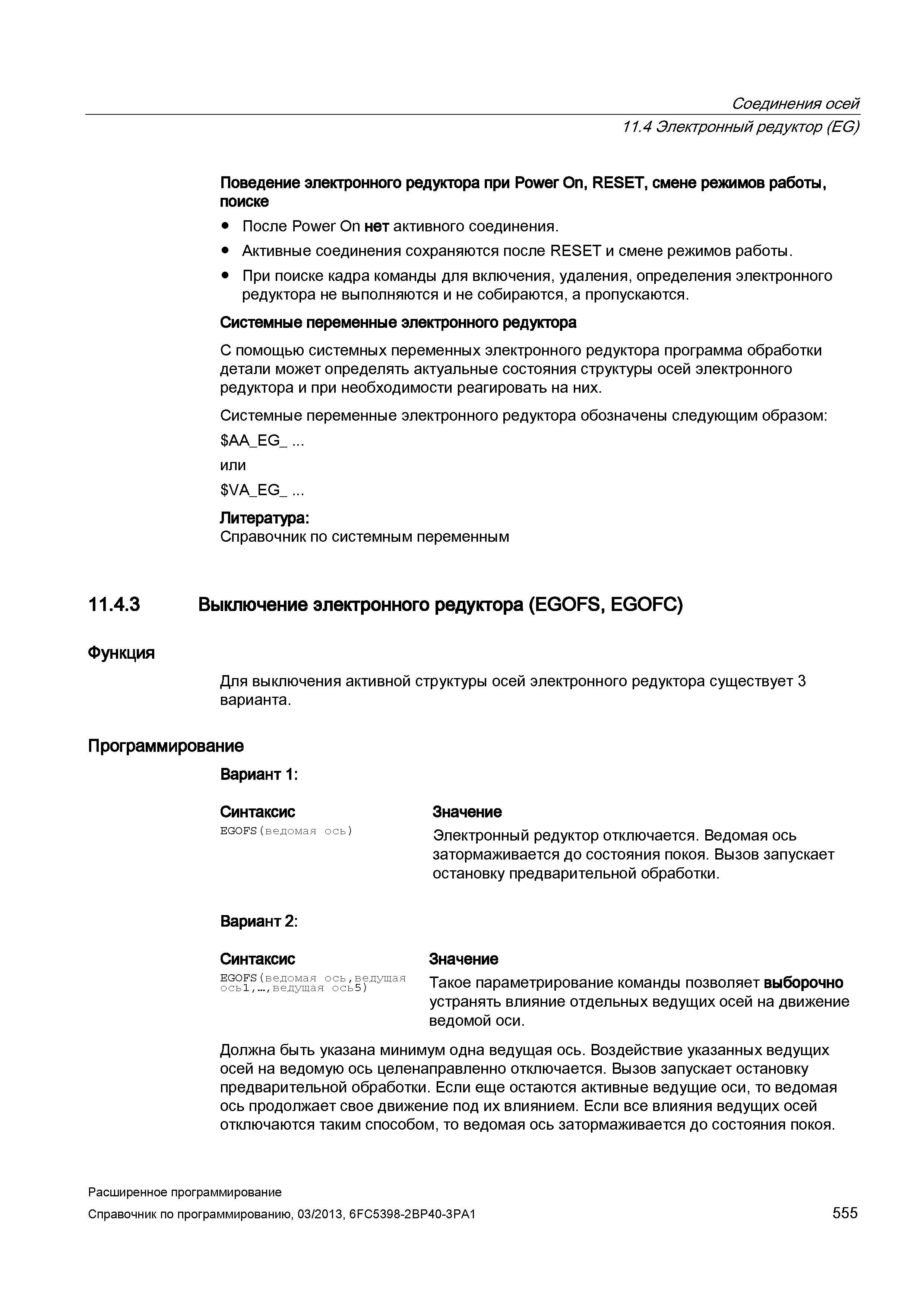

Соединения осей 11.4 Электронный редуктор (EG) Поведение электронного редуктора при Power On, RESET, смене режимов работы, поиске После Power On нет активного соединения. Активные соединения сохраняются после RESET и смене режимов работы. При поиске кадра команды для включения, удаления, определения электронного редуктора не выполняются и не собираются, а пропускаются. Системные переменные электронного редуктора С помощью системных переменных электронного редуктора программа обработки детали может определять актуальные состояния структуры осей электронного редуктора и при необходимости реагировать на них. Системные переменные электронного редуктора обозначены следующим образом: AA_EG_ ... или VA_EG_ ... Литература: Справочник по системным переменным 11.4.3 Выключение электронного редуктора (EGOFS, EGOFC) Функция Для выключения активной структуры осей электронного редуктора существует 3 варианта. Программирование Вариант 1: Значение Электронный редуктор отключается. Ведомая ось затормаживается до состояния покоя. Вызов запускает остановку предварительной обработки. Вариант 2: Синтаксис Значение ОЖ ОУЩЯ ОЬьВ Такое параметрирование команды позволяет выборочно устранять влияние отдельных ведущих осей на движение ведомой оси. Должна быть указана минимум одна ведущая ось. Воздействие указанных ведущих осей на ведомую ось целенаправленно отключается. Вызов запускает остановку предварительной обработки. Если еще остаются активные ведущие оси, то ведомая ось продолжает свое движение под их влиянием. Если все влияния ведущих осей отключаются таким способом, то ведомая ось затормаживается до состояния покоя. Синтаксис EGOFS(ведомая ось) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 555
