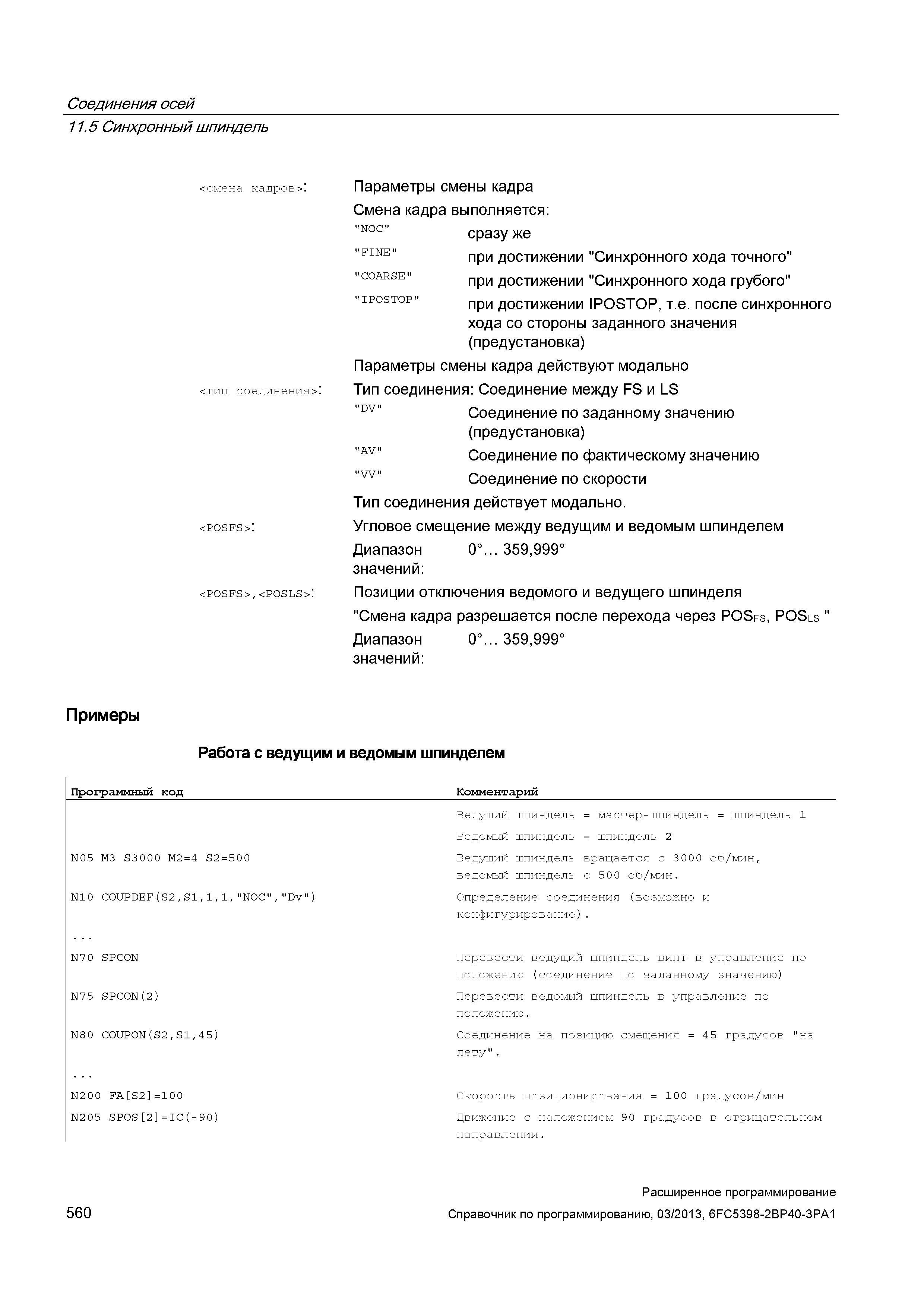

Соединения осей 11.5 Синхронный шпиндель <смена кадров>: <тип соединения>: : ,: Параметры смены кадра Смена кадра выполняется: сразу же "NOC" "COARSE" "IPOSTOP" "DV" "AV" при достижении "Синхронного хода точного" при достижении "Синхронного хода грубого" при достижении IPOSTOP, т.е. после синхронного хода со стороны заданного значения (предустановка) Параметры смены кадра действуют модально Тип соединения: Соединение между FS и LS Соединение по заданному значению (предустановка) Соединение по фактическому значению "VV" Соединение по скорости Тип соединения действует модально. Угловое смещение между ведущим и ведомым шпинделем Диапазон 0°... 359,999° значений: Позиции отключения ведомого и ведущего шпинделя "Смена кадра разрешается после перехода через POSfs, POSls " Диапазон 0°. 359,999° значений: Примеры Работа с ведущим и ведомым шпинделем Программный код Комментарий N05 M3 S3000 M2=4 S2=500 N10 COUPDEF(S2,S1,1,1,"NOC","Dv") N70 SPCON N75 SPCON(2) N80 COUPON(S2,S1,45) N200 FA S2 =100 N205 SPOS 2 =IC(-90) Ведущий шпиндель = мастер-шпиндель = шпиндель 1 Ведомый шпиндель = шпиндель 2 Ведущий шпиндель вращается с 3000 об/мин, ведомый шпиндель с 500 об/мин. Определение соединения (возможно и конфигурирование). Перевести ведущий шпиндель винт в управление по положению (соединение по заданному значению) Перевести ведомый шпиндель в управление по положению. Соединение на позицию смещения = 45 градусов "на лету". Скорость позиционирования = 100 градусов/мин Движение с наложением 90 градусов в отрицательном направлении. 560 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
